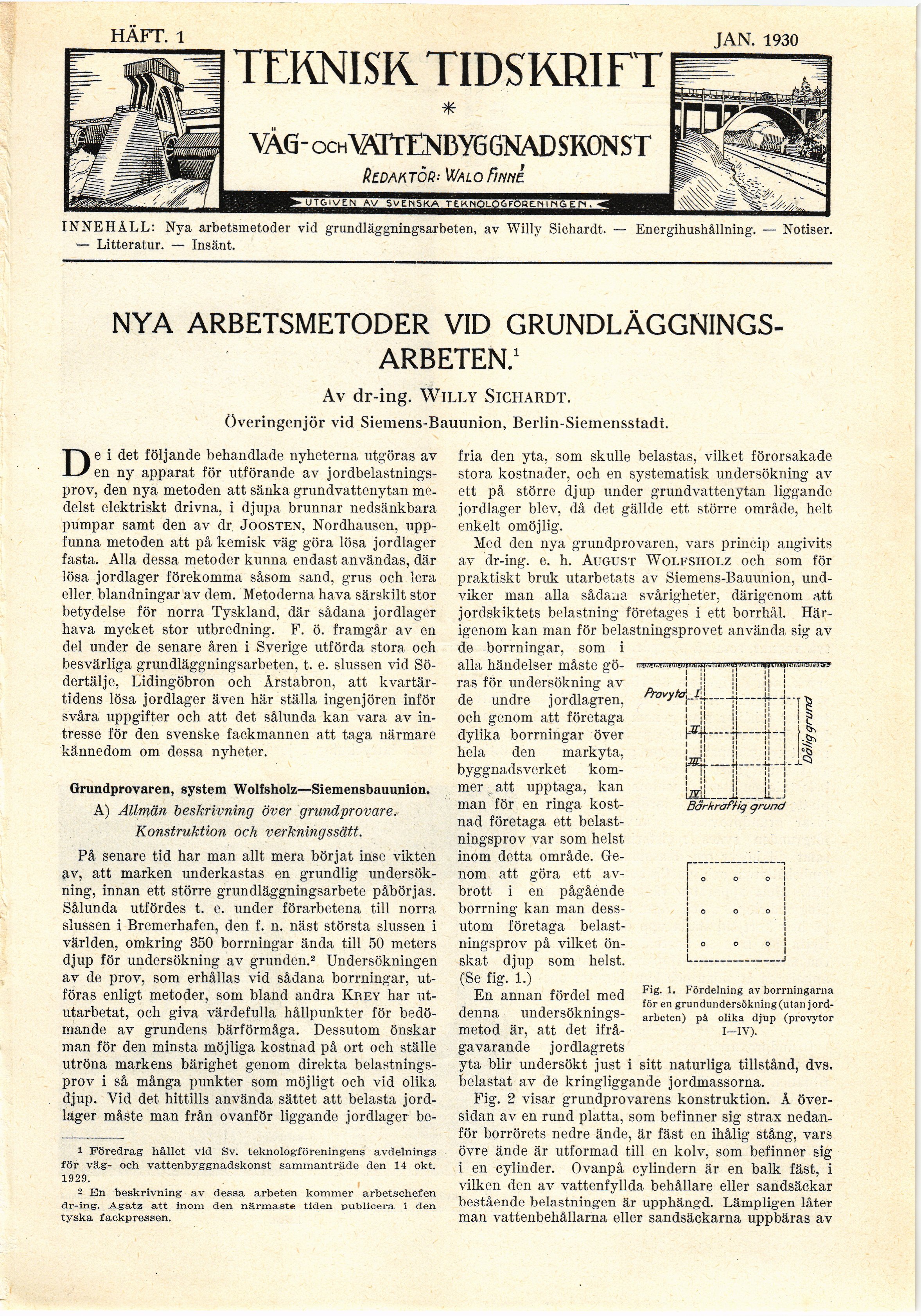

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

HAFT. 2

TEKNISK TIDSKRIFT

FEBR. 1930

*



VAG- ochWtrNDYGGNADSRÖNST

Redaktor: Walo Finne

UTGIVEN AV SVENSKA T EK.NOLOG FÖRE.H IMG E ri .

INNEHÅLL: Nya arbetsmetoder vid grundläggningsarbeten, av Willy Sichardt. — Energihushållning. — Notiser.
— Litteratur. — Insänt.

NYA ARBETSMETODER VID
GRUNDLÄGGNINGSARBETEN.1

Av dr-ing. Willy Sichardt.
Överingenjör vid Siemens-Bauunion, Berlin-Siemensstadt.

De i det följande behandlade nyheterna utgöras av
en ny apparat för utförande av
jordbelastnings-prov, den nya metoden att sänka grundvattenytan
medelst elektriskt drivna, i djupa brunnar nedsänkbara
pumpar samt den av dr Joosten, Nordhausen,
uppfunna metoden att på kemisk väg göra lösa jordlager
fasta. Alla dessa metoder kunna endast användas, där
iösa jordlager förekomma såsom sand, grus och lera
eller blandningar av dem. Metoderna hava särskilt stor
betydelse för norra Tyskland, där sådana jordlager
hava mycket stor utbredning. F. ö. framgår av en
del under de senare åren i Sverige utförda stora och
besvärliga grundläggningsarbeten, t. e. slussen vid
Södertälje, Lidingöbron och Årstabron, att
kvartär-tidens lösa jordlager även här ställa ingenjören inför
svåra uppgifter och att det sålunda kan vara av
intresse för den svenske fackmannen att taga närmare
kännedom om dessa nyheter.

Grundprovaren, system Wolfsholz—Siemensbauunion.

A) Allmän beskrivning över grundar ovare.

Konstruktion och verkningssätt.

På senare tid har man allt mera börjat inse vikten
av, att marken underkastas en grundlig
undersökning, innan ett större grundläggningsarbete påbörjas.
Sålunda utfördes t. e. under förarbetena till norra
slussen i Bremerhafen, den f. n. näst största slussen i
världen, omkring 350 borrningar ända till 50 meters
djup för undersökning av grunden.2 Undersökningen
av de prov, som erhållas vid sådana borrningar,
utföras enligt metoder, som bland andra Krey har
ut-utarbetat, och giva värdefulla hållpunkter för
bedömande av grundens bärförmåga. Dessutom önskar
man för den minsta möjliga kostnad på ort och ställe
utröna markens bärighet genom direkta
belastningsprov i så många punkter som möjligt och vid olika
djup. Vid det hittills använda sättet att belasta
jordlager måste man från ovanför liggande jordlager be-

fria den yta, som skulle belastas, vilket förorsakade
stora kostnader, och en systematisk undersökning av
ett på större djup under grundvattenytan liggande
jordlager blev, då det gällde ett större område, helt
enkelt omöjlig.

Med den nya grundprovaren, vars princip angivits
av dr-ing. e. h. August Wolfsholz och som för
praktiskt bruk utarbetats av Siemens-Bauunion,
undviker man alla sådaua svårigheter, därigenom att
jordskiktets belastning företages i ett borrhål.
Härigenom kan man för belastningsprovet använda sig av
de borrningar, som i
alla händelser måste
göras för undersökning av
de undre jordlagren,
och genom att företaga
dylika borrningar över
hela den markyta,
byggnadsverket
kommer att upptaga, kan
man för en ringa
kostnad företaga ett
belastningsprov var som helst
inom detta område.
Genom att göra ett
avbrott i en pågående
borrning kan man
dessutom företaga
belast-ningsprov på vilket
önskat djup som helst.
(Se fig. 1.)

En annan fördel med
denna
undersökningsmetod är, att det
ifrågavarande jordlagrets

yta blir undersökt just i sitt naturliga tillstånd, dvs.
belastat av de kringliggande jordmassorna.

Fig. 2 visar grundprovarens konstruktion. Å
översidan av en rund platta, som befinner sig strax
nedanför borrörets nedre ände, är fäst en ihålig stång, vars
övre ände är utformad till en kolv, som befinner sig
i en cylinder. Ovanpå cylindern är en balk fäst, i
vilken den av vattenfyllda behållare eller sandsäckar
bestående belastningen är upphängd. Lämpligen låter
man vattenbehållarna eller sandsäckarna uppbäras av

i Föredrag hållet vid Sv. teknologföreningens avdelnings
för väg- och vattenbyggnadskonst sammanträde den 14 okt.
1929.

- En beskrivning av dessa arbeten kommer arbetschefen
dr-ing. Agatz att inom den närmaste tiden publicera i den
tyska fackpressen.

Fig. 1. Fördelning av borrningarna
tör en grundundersökning (utan
jordarbeten) på olika djup (provytor
I-1V).
