6 TEKNISK TIDSKRIFT

22 febr. 1930

Nr Plats Tidpunkt Den torrlagda nyttiga
grundytans storlek i m’ StörPta
uppnådda grundvattensänkning i
8. Wesermünde: Den nya
dubbelslussen för
fiskarhamnens utvidgning. 1921/24 14 000 17,00
9. Södertälje: Den nya slussen. 1921/22 omkr. 4000 (Övre änden: ! 12,80 1 Nedre änden: ( 11,90
10. Antverpen: Slus-’ sen vid
Kruis-schans. ■1922/23 2X8 500 = = 17 000 13,0 (vid flod 16,o)
11. Senftenberg/L:
Schaktbyggnader för Matador
Bergbaugesellschaft m. b. H. , 1923/26 2X30 = 60 16,00
12. Berlin:
Ombyggnad och
utvidgning av
Statsoperan. Unter den Linden. 1926; 27 1 800 12,00
13. Berlin:
Snabbtågsbanan Ge-sundbr.—Neukölln, korsningen med
Lantvärnskanalen. ■ 1926/27 500 [-Grundvattenytan-] {+Grundvat- tenytan+} 8,0. Vattenytan i kanalen 9,0.

Den äldre metoden för åstadkommande av mera
betydande grundvattensänkningar medelst pumpning
i etapper har visserligen under årens lopp blivit
förbättrad genom en del förenklingar.

Likväl hava dessa förbättringar icke kunnat
borttaga denna metods principiella olägenheter. Dessa

olägenheter ligga huvudsakligen i de ombyggnader,
som måste företagas, då varje ny etapp skall börjas,
och som avbryta det egentliga byggnadsarbetet, samt
dessutom däri, att arbetsschaktet blir belamrat med
pumparna och deras ledningar. Redan för omkring
20 år sedan försökte man att komma ifrån
etappump-ningen med de vanliga centrifugalpumparna genom
att använda brunnar, varigenom sänkningen skulle
kunna drivas till önskat djup. Det mest
anmärkningsvärda äldre försök att på detta sätt lösa
problemet utgör den grundvattensänkning med
mammutpumpar, som användes, då tunneln under Spree vid
Inselbrücke byggdes för Berlins underjordiska
spårvägar. (Se fig. 7.) Ehuru den avsedda
grundvatten-sänkningen åstadkoms, blev detta förfaringssätt icke
vidare använt, emedan mammutpumparna hade dålig
verkningsgrad och man för dem måste utföra brunnen
nästan dubbelt så djup som för centrifugalpumpar.
Nämnda företag hade emellertid visat, att
grundvattensänkning genom i brunnar nedsänkta pumpar var
överlägsen etappumpningen. I fig. 8 förtydligas
dessa fördelar genom en schematisk framställning av
grundvattensänkningen vid utvidgningen av
Statsoperan i Berlin dels medelst etappumpning med
särskilda pumpschakt, dels medelst i brunnar nedsänkbara
pumpar. Dessa brunnar b hade man kunnat förlägga
utanför själva byggnadsplatsen och därigenom hade
det varit möjligt att före arbetets påbörjande sänka
grundvattenytan till önskad höjd. I verkligheten
måste man gå ned bitvis med hjälpschakten a för
pumparna och först sedan detta jämförelsevis
omständiga förfaringssätt slutförts, kunde man börja
med bottenarbetet och sedan detta avslutats, med
bortschaktningen för grunden.

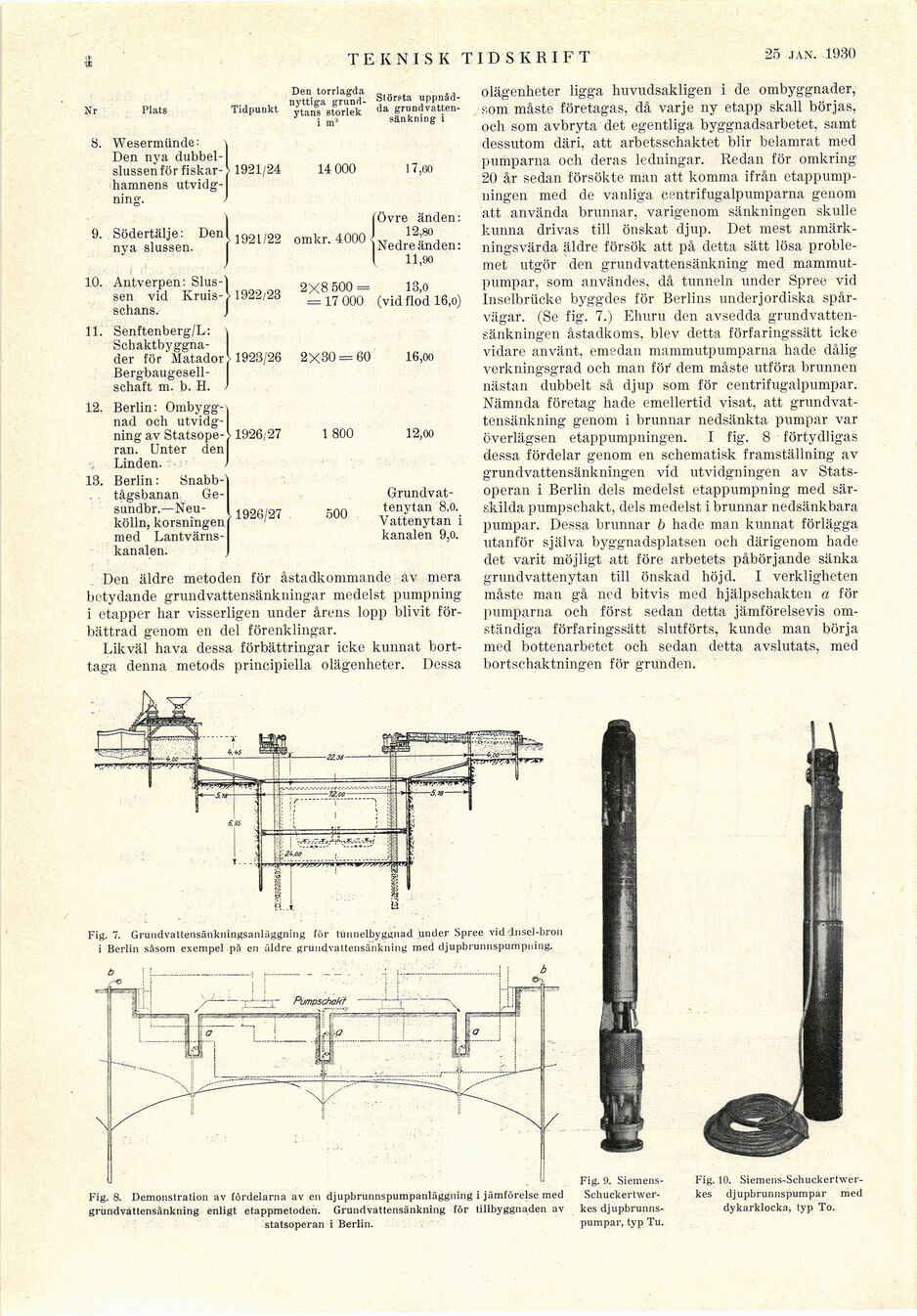

Fig. 7. Grundvattensänkningsanläggning tör tunnelbyggnad under Spree vid insel-bron
i Berlin såsom exempel pä en äldre grundvattensänkning med djupbrunnspumpning.

Fig. 8. Demonstration av fördelarna av en djupbrunnspumpanläggning i jämförelse mei
grundvattensänkning enligt etappmetoden. Grundvattensänkning för tillbyggnaden av
statsoperan i Berlin.

Fig. 10.
Siemens-Schuckertwer-kes djupbrunnspumpar med
dykarklocka, typ To.

Fig. 9.
Siemens-Schuckertwer-kes djupbrunnspumpar. typ Tu.
