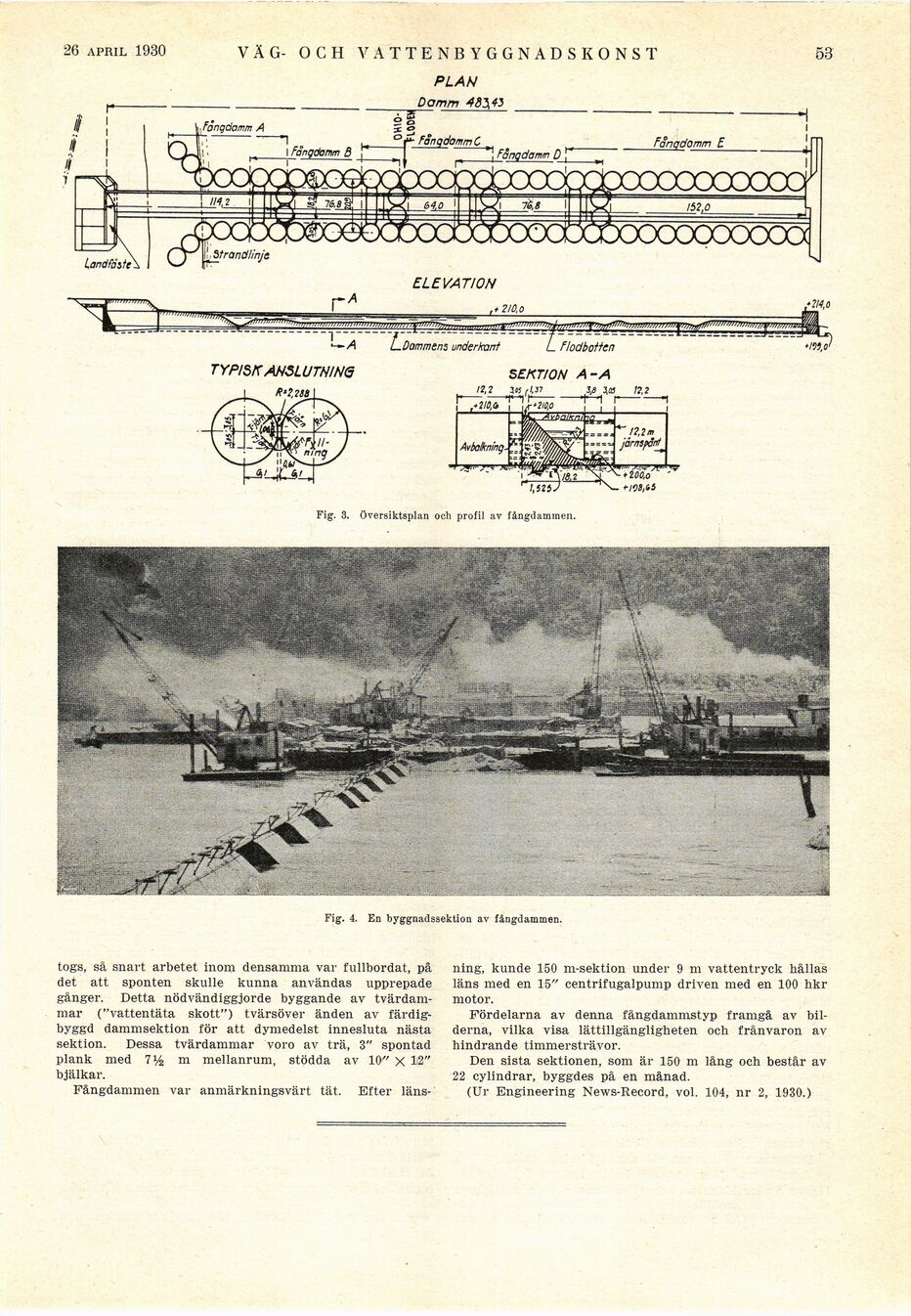

Fig. 3. översiktsplan och profil av fångdammen.

25 jan. 1930

VÄG- OCH VATTENBYGGNADS KON ST 55

PLAN

Damm 483,41

Fig. 4. En byggnadssektion av fångdammen.

togs, så snart arbetet inom densamma var fullbordat, på
det att sponten skulle kunna användas upprepade
gånger. Detta nödvändiggjorde byggande av
tvärdammar ("vattentäta skott") tvärsöver änden av
färdigbyggd dammsektion för att dymedelst innesluta nästa
sektion. Dessa tvärdammar voro av trä, 3" spontad
plank med 7% m mellanrum, stödda av 10" X 12"
bjälkar.

Fångdammen var anmärkningsvärt tät. Efter läns-

ning, kunde 150 m-sektion under 9 m vattentryck hållas
läns med en 15" centrifugalpump driven med en 100 hkr
motor.

Fördelarna av denna fångdammstyp framgå av
bilderna, vilka visa lättillgängligheten och frånvaron av
hindrande timmersträvor.

Den sista sektionen, som är 150 m lång och består av
22 cylindrar, byggdes på en månad.

(Ur Engineering News-Record, vol. 104, nr 2, 1930.)
