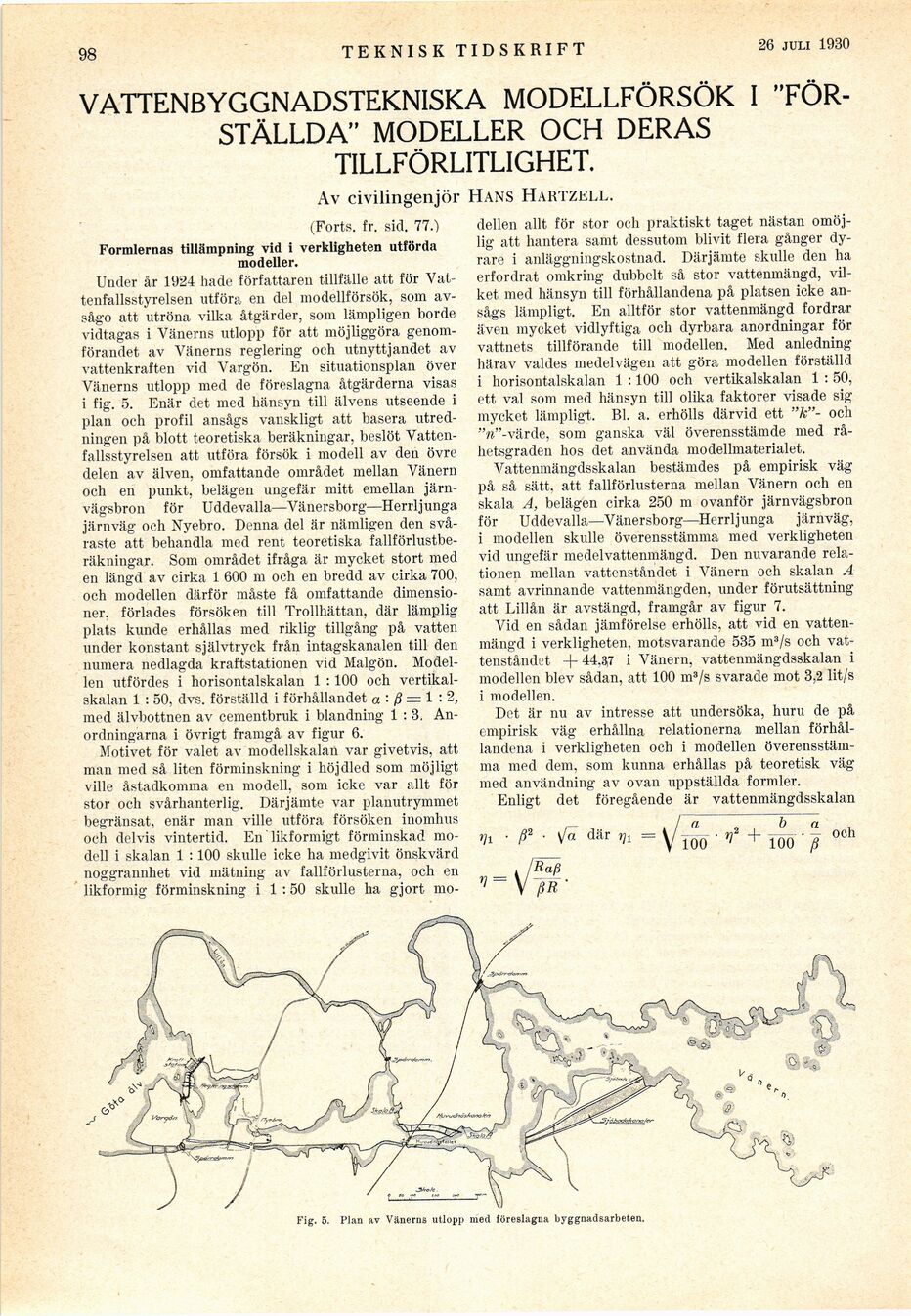

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
98
TEKNISK TIDSKRIFT
27 sept. 1930
VATTENBYGGNADSTEKNISKA MODELLFÖRSÖK I
"FÖRSTÄLLDA" MODELLER OCH DERAS
TILLFÖRLITLIGHET.
Av civilingenjör Hans Hartzell.
(Forts. fr. sid. 77.)
Formlernas tillämpning vid i verkligheten utförda
modeller.
Under år 1924 hade författaren tillfälle att för
Vattenfallsstyrelsen utföra en del modellförsök, som
avsågo att utröna vilka åtgärder, som lämpligen borde
vidtagas i Vänerns utlopp för att möjliggöra
genomförandet av Vänerns reglering och utnyttjandet av
vattenkraften vid Vargön. En situationsplan över
Vänerns utlopp med de föreslagna åtgärderna visas
i fig. 5. Enär det med hänsyn till älvens utseende i
plan och profil ansågs vanskligt att basera
utredningen på blott teoretiska beräkningar, beslöt
Vattenfallsstyrelsen att utföra försök i modell av den övre
delen av älven, omfattande området mellan Vänern
och en punkt, belägen ungefär mitt emellan
järnvägsbron för Uddevalla—Vänersborg—Herrljunga
järnväg och Nyebro. Denna del är nämligen den
svåraste att behandla med rent teoretiska
fallförlustbe-räkningar. Som området ifråga är mycket stort med
en längd av cirka 1 600 m och en bredd av cirka 700,
och modellen därför måste få omfattande
dimensioner, förlades försöken till Trollhättan, där lämplig
plats kunde erhållas med riklig tillgång på vatten
under konstant självtryck från intagskanalen till den
numera nedlagda kraftstationen vid Malgön.
Modellen utfördes i horisontalskalan 1 : 100 och
vertikalskalan 1 : 50, dvs. förställd i förhållandet « : ß = 1 : 2,
med älvbottnen av cementbruk i blandning 1 : 3.
Anordningarna i övrigt framgå av figur 6.
Motivet för valet av modellskalan var givetvis, att
man med så liten förminskning i höjdled som möjligt
ville åstadkomma en modell, som icke var allt för
stor och svårhanterlig. Därjämte var planutrymmet
begränsat, enär man ville utföra försöken inomhus
och delvis vintertid. En likformigt förminskad
modell i skalan 1 :100 skulle icke ha medgivit önskvärd
noggrannhet vid mätning av fallförlusterna, och en
likformig förminskning i 1 : 50 skulle ha gjort mo-
dellen allt för stor och praktiskt taget nästan
omöjlig att hantera samt dessutom blivit flera gånger
dyrare i anläggningskostnad. Därjämte skulle den ha
erfordrat omkring dubbelt så stor vattenmängd,
vilket med hänsyn till förhållandena på platsen icke
ansågs lämpligt. En alltför stor vattenmängd fordrar
även mycket vidlyftiga och dyrbara anordningar för
vattnets tillförande till modellen. Med anledning
härav valdes medelvägen att göra modellen förställd
i horisontalskalan 1 :100 och vertikalskalan 1 : 50,
ett val som med hänsyn till olika faktorer visade sig
mycket lämpligt. Bl. a. erhölls därvid ett "k"- och
"«."-värde, som ganska väl överensstämde med
råhetsgraden hos det använda modellmaterialet.
Vattenmängdsskalan bestämdes på empirisk väg
på så sätt, att fallförlusterna mellan Vänern och en
skala A, belägen cirka 250 m ovanför järnvägsbron
för Uddevalla—Vänersborg—Herrljunga järnväg,
i modellen skulle överensstämma med verkligheten
vid ungefär medelvattenmängd. Den nuvarande
relationen mellan vattenståndet i Vänern och skalan A
samt avrinnande vattenmängden, under förutsättning
att Lillån är avstängd, framgår av figur 7.
Vid en sådan jämförelse erhölls, att vid en
vattenmängd i verkligheten, motsvarande 535 m3/s och
vattenståndet -f- 44.37 i Vänern, vattenmängdsskalan i
modellen blev sådan, att 100 m3/s svarade mot 3,2 lit/s
i modellen.
Det är nu av intresse att undersöka, huru de på
empirisk väg erhållna relationerna mellan
förhållandena i verkligheten och i modellen
överensstämma med dem, som kunna erhållas på teoretisk väg
med användning av ovan uppställda formler.
Enligt det föregående är vattenmängdsskalan
Vl ■ ß* ■ y/« där m = • + joo ■ j och
. /Raß
Fig. 5. Plan av Vänerns utlopp med föreslagna byggnadsarbeten.
