25 jan. 1930

VÄG- OCH VATTENBYGGNADS KON ST

99

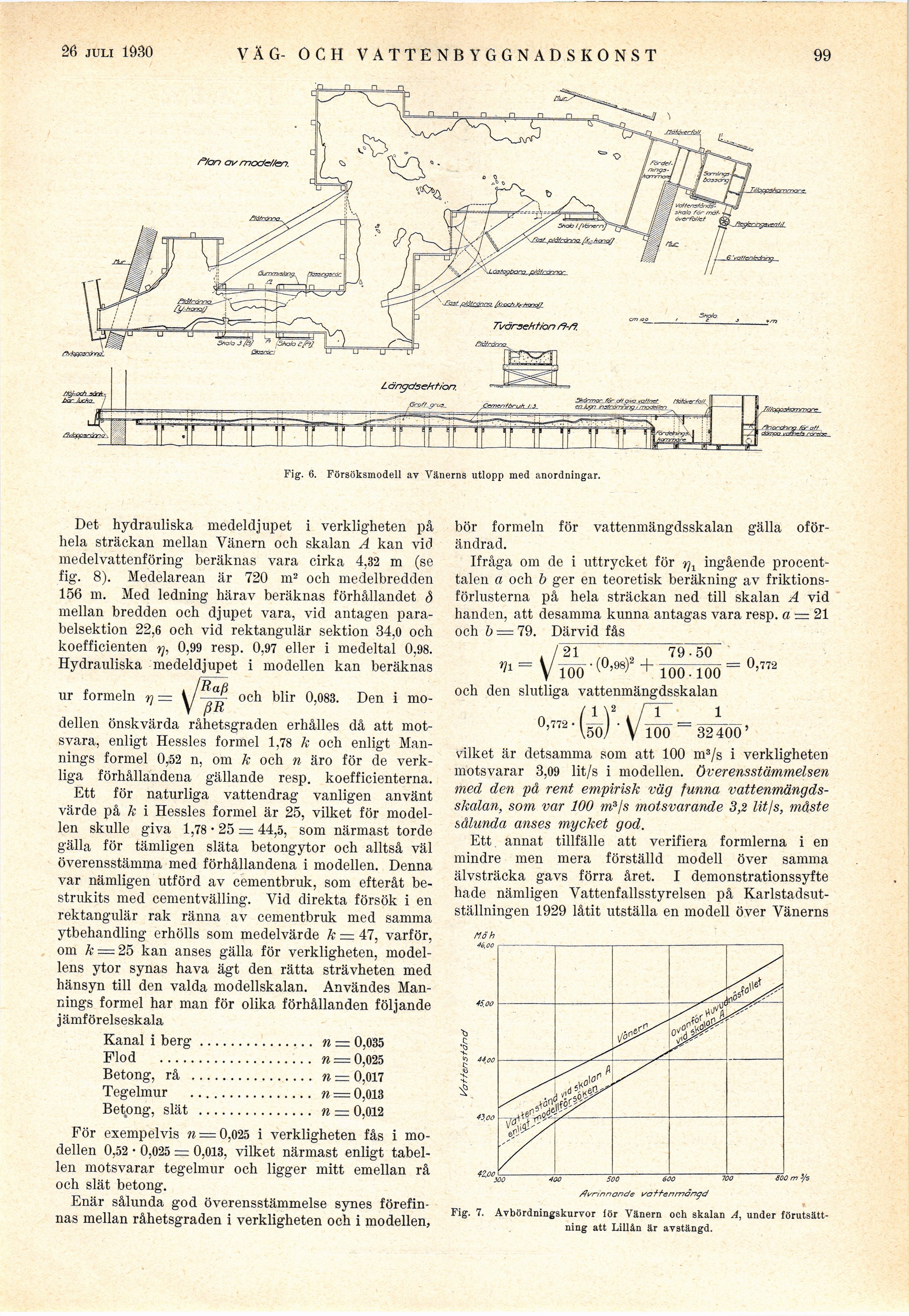

Fig. 6. Försöksmodell av Vänerns utlopp med anordningar.

Det hydrauliska medeldjupet i verkligheten på
hela sträckan mellan Vänern och skalan A kan vid
medelvattenföring beräknas vara cirka 4,32 m (se
fig. 8). Medelarean är 720 m2 och medelbredden
156 m. Med ledning härav beräknas förhållandet d
mellan bredden och djupet vara, vid antagen
parabelsektion 22,6 och vid rektangulär sektion 34,0 och
koefficienten q, 0,99 resp. 0,97 eller i medeltal 0,98.
Hydrauliska medeldjupet i modellen kan beräknas

ur formeln «— och blir 0,083. Den i mo-

V pR

dellen önskvärda råhetsgraden erhålles då att
motsvara, enligt Hessles formel 1.78 k och enligt
Man-nings formel 0,52 n, om k och n äro för de
verkliga förhållandena gällande resp. koefficienterna.

Ett för naturliga vattendrag vanligen använt
värde på k i Hessles formel är 25, vilket för
modellen skulle giva 1,78 • 25 = 44,5, som närmast torde
gälla för tämligen släta betongytor och alltså väl
överensstämma med förhållandena i modellen. Denna
var nämligen utförd av cementbruk, som efteråt
be-strukits med cementvälling. Vid direkta försök i en
rektangulär rak ränna av cementbruk med samma
ytbehandling erhölls som medelvärde k — 47, varför,
om k — 25 kan anses gälla för verkligheten,
modellens ytor synas hava ägt den rätta strävheten med
hänsyn till den valda modellskalan. Användes
Man-nings formel har man för olika förhållanden följande
jämförelseskala

Kanal i berg............... n — 0,035

Flod .................... n — 0,025

Betong, rå ................ n — 0,017

Tegelmur ................ n = 0,013

Betong, slät ............... n — 0,012

För exempelvis n = 0,025 i verkligheten fås i
modellen 0,52 • 0,025 = 0,013, vilket närmast enligt
tabellen motsvarar tegelmur och ligger mitt emellan rå
och slät betong.

Enär sålunda god överensstämmelse synes
förefinnas mellan råhetsgraden i verkligheten och i modellen,

bör formeln för vattenmängdsskalan gälla
oförändrad.

Ifråga om de i uttrycket för rj1 ingående
procenttalen a och b ger en teoretisk beräkning av
friktionsförlusterna på hela sträckan ned till skalan A vid
handen, att desamma kunna antagas vara resp. a — 21
och ö==79. Därvid fås

/ 21 79.gg

VlÖ0-(0’98)2 + IÖÖ7löö=°’ra

och den slutliga vattenmängdsskalan

°’772 ’ (ßö) ’ V i00 = 32400’
vilket är detsamma som att 100 m3/s i verkligheten
motsvarar 3,09 lit/s i modellen, överensstämmelsen
med den på rent empirisk väg funna
vattenmängdsskalan, som var 100 m3/s motsvarande 3,2 litis, måste
sålunda anses mycket god.

Ett annat tillfälle att verifiera formlerna i en
mindre men mera förställd modell över samma
älvsträcka gavs förra året. I demonstrationssyfte
hade nämligen Vattenfallsstyrelsen på
Karlstadsutställningen 1929 låtit utställa en modell över Vänerns

Mäh

Fig. 7. Avbördningskurvor lör Vänern och skalan a, under
förutsättning att Lillån är avstängd.
