102

TEKNISK TIDSKRIFT

27 sept. 1930

Cm» genomfiltrerat vatten.

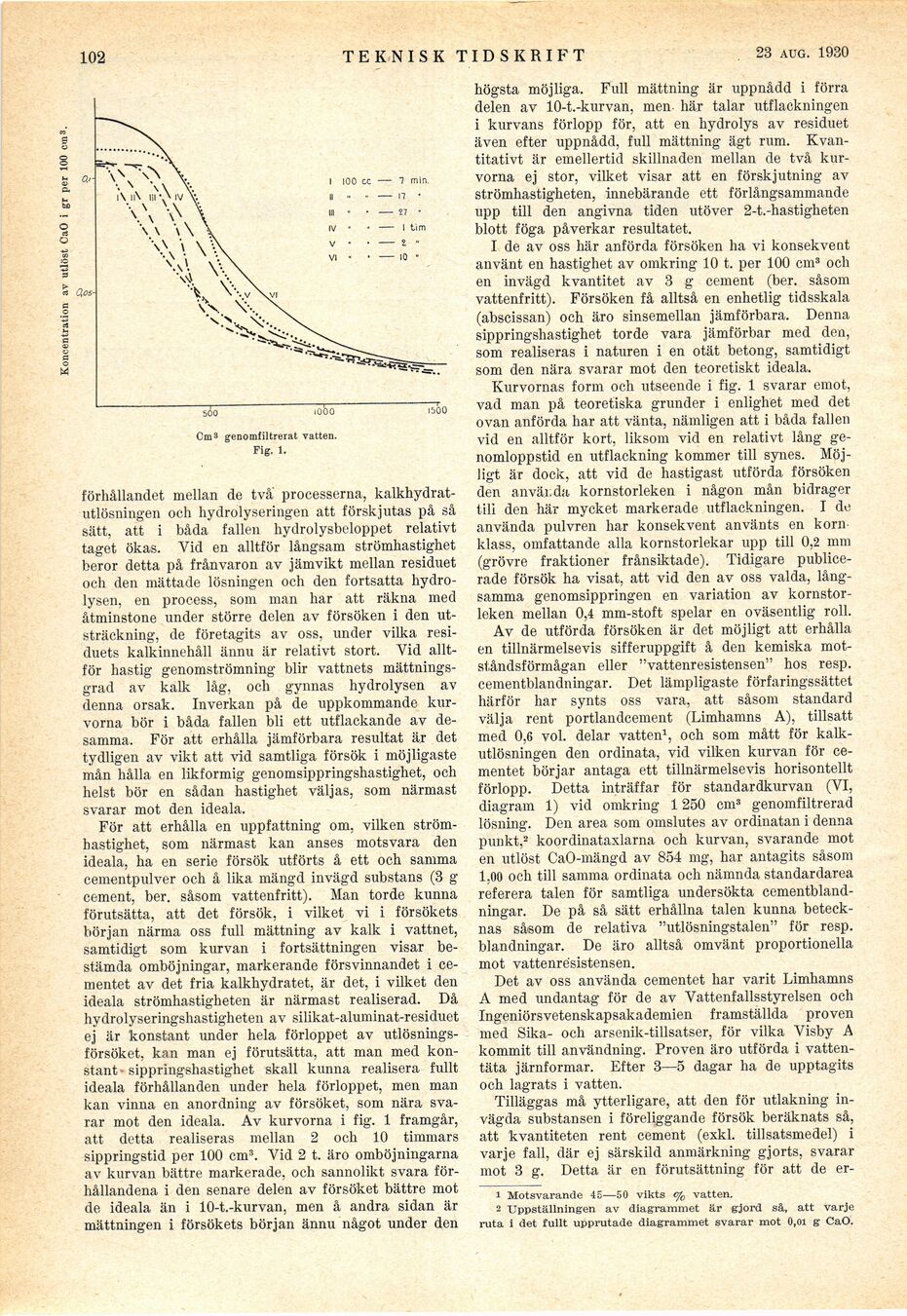

Fig. 1.

förhållandet mellan de två’ processerna,
kalkhydrat-utlösningen och hydrolyseringen att förskjutas på så
sätt, att i båda fallen hydrolysbeloppet relativt
taget ökas. Yid en alltför långsam strömhastighet
beror detta på frånvaron av jämvikt mellan residuet
och den mättade lösningen och den fortsatta
hydro-lysen, en process, som man har att räkna med
åtminstone under större delen av försöken i den
utsträckning, de företagits av oss, under vilka
resi-duets kalkinnehåll ännu är relativt stort. Vid
alltför hastig genomströmning blir vattnets
mättningsgrad av kalk låg, och gynnas hydrolysen av
denna orsak. Inverkan på de uppkommande
kurvorna bör i båda fallen bli ett utflackande av
desamma. För att erhålla jämförbara resultat är det
tydligen av vikt att vid samtliga försök i möjligaste
mån hålla en likformig genomsippringshastighet, och
helst bör en sådan hastighet väljas, som närmast
svarar mot den ideala.

För att erhålla en uppfattning om, vilken
ström-bastighet, som närmast kan anses motsvara den
ideala, ha en serie försök utförts å ett och samma
cementpulver och å lika mängd invägd substans (3 g
cement, ber. såsom vattenfritt). Man torde kunna
förutsätta, att det försök, i vilket vi i försökets
början närma oss full mättning av kalk i vattnet,
samtidigt som kurvan i fortsättningen visar
bestämda omböjningar, markerande försvinnandet i
ce-mentet av det fria kalkhydratet, är det, i vilket den
ideala strömhastigheten är närmast realiserad. Då
hydrolyseringshastigheten av silikat-aluminat-residuet
ej är konstant under hela förloppet av
utlösningsförsöket, kan man ej förutsätta, att man med
konstant sippringshastighet skall kunna realisera fullt
ideala förhållanden under hela förloppet, men man
kan vinna en anordning av försöket, som nära
svarar mot den ideala. Av kurvorna i fig. 1 framgår,
att detta realiseras mellan 2 och 10 timmars
sippringstid per 100 cm3. Vid 2 t. äro omböjningarna
av kurvan bättre markerade, och sannolikt svara
förhållandena i den senare delen av försöket bättre mot
de ideala än i 10-t.-kurvan, men å andra sidan är
mättningen i försökets början ännu något under den

högsta möjliga. Full mättning är uppnådd i förra
delen av 10-t.-kurvan, men här talar utflackningen
i kurvans förlopp för, att en hydrolys av residuet
även efter uppnådd, full mättning ägt rum.
Kvantitativt är emellertid skillnaden mellan de två
kurvorna ej stor, vilket visar att en förskjutning av
strömhastigheten, innebärande ett förlångsammande
upp till den angivna tiden utöver 2-t.-hastigheten
blott föga påverkar resultatet.

I de av oss här anförda försöken ha vi konsekvent
använt en hastighet av omkring 10 t. per 100 cm3 och
en invägd kvantitet av 3 g cement (ber. såsom
vattenfritt). Försöken få alltså en enhetlig tidsskala
(abscissan) och äro sinsemellan jämförbara. Denna
sippringshastighet torde vara jämförbar med den,
som realiseras i naturen i en otät betong, samtidigt
som den nära svarar mot den teoretiskt ideala.

Kurvornas form och utseende i fig. 1 svarar emot,
vad man på teoretiska grunder i enlighet med det
ovan anförda har att vänta, nämligen att i båda fallen
vid en alltför kort, liksom vid en relativt lång
genomloppstid en utflackning kommer till synes.
Möjligt är dock, att vid de hastigast utförda försöken
den an väl. da kornstorleken i någon mån bidrager
tili den här mycket markerade utflackningen. I de
använda pulvren har konsekvent använts en korn
klass, omfattande alla kornstorlekar upp till 0,2 mm
(grövre fraktioner frånsiktade). Tidigare
publicerade försök ha visat, att vid den av oss valda,
långsamma genomsippringen en variation av
kornstorleken mellan 0,4 mm-stoft spelar en oväsentlig roll.

Av de utförda försöken är det möjligt att erhålla
en tillnärmelsevis sifferuppgift å den kemiska
motståndsförmågan eller "vattenresistensen" hos resp.
cementblandningar. Det lämpligaste förfaringssättet
härför har synts oss vara, att såsom standard
välja rent portlandcement (Limhamns A), tillsatt
med 0,6 vol. delar vatten1, och som mått för
kalk-utlösningen den ordinata, vid vilken kurvan för
ce-mentet börjar antaga ett tillnärmelsevis horisontellt
förlopp. Detta inträffar för standardkurvan (VI,
diagram 1) vid omkring 1250 cm3 genomfiltrerad
lösning. Den area som omslutes av ordinatan i denna
punkt,2 koordinataxlarna och kurvan, svarande mot
en utlöst CaO-mängd av 854 mg, har antagits såsom
1,00 och till samma ordinata och nämnda standardarea
referera talen för samtliga undersökta
cementblandningar. De på så sätt erhållna talen kunna
betecknas såsom de relativa "utlösningstalen" för resp.
blandningar. De äro alltså omvänt proportionella
mot vattenrësistensen.

Det av oss använda cementet har varit Limhamns
A med undantag för de av Vattenfallsstyrelsen och
Ingeniörsvetenskapsakademien framställda proven
med Sika- och arsenik-tillsatser, för vilka Visby A
kommit till användning. Proven äro utförda i
vattentäta järnformar. Efter 3—5 dagar ha de upptagits
och lagrats i vatten.

Tilläggas må ytterligare, att den för utlakning
invägda substansen i föreliggande försök beräknats så,
att kvantiteten rent cement (exkl. tillsatsmedel) i
varje fall, där ej särskild anmärkning gjorts, svarar
mot 3 g. Detta är en förutsättning för att de er-

1 Motsvarande 45—50 vikts % vatten.

2 Uppställningen av diagrammet är gjord så, att varje
ruta i det fullt upprutade diagrammet svarar mot 0,oi g CaO.

Koncentration av utlöst CaO i gr per 100 cm’.
