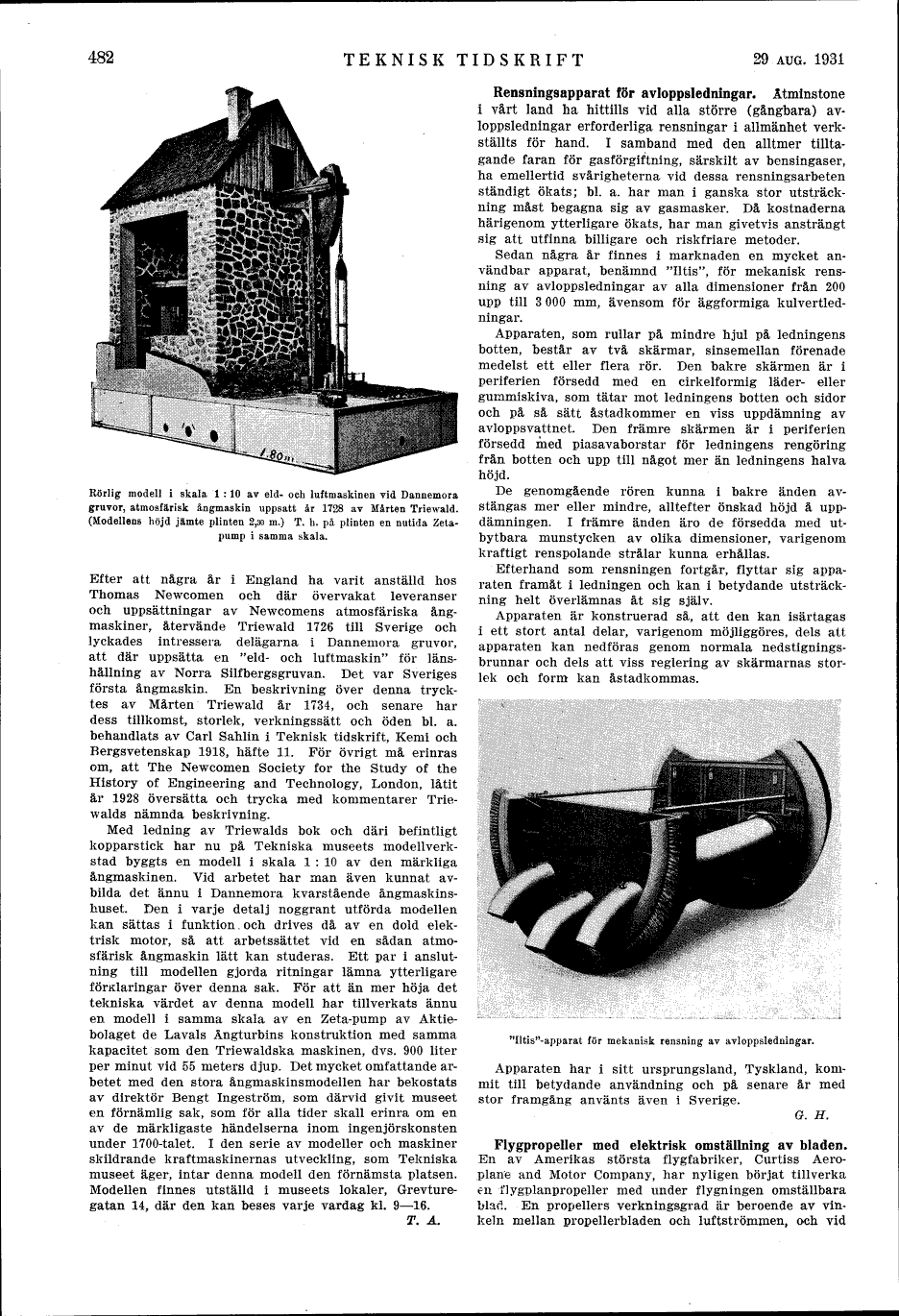

Rörlig modell i skala 1:10 av eld- och luftmaskinen vid Dannemora
gruvor, atmosfärisk ångmaskin uppsatt år 1728 av Mårten Triewald.
(Modellens höjd jämte plinten 25,30 m.) T. h. på plinten en nutida Zeta-
pump i samma skala.

Efter att några år i England ha varit anställd hos
Thomas Newcomen och där övervakat leveranser
och uppsättningar av Newcomens atmosfäriska
ångmaskiner, återvände Triewald 1726 till Sverige och
lyckades intressera delägarna i Dannemora gruvor,
att där uppsätta en "eld- och luftmaskin" för
länshållning av Norra Silfbergsgruvan. Det var Sveriges
första ångmaskin. En beskrivning över denna
trycktes av Mårten Triewald år 1734, och senare har
dess tillkomst, storlek, verkningssätt och öden bl. a.
behandlats av Carl Sahlin i Teknisk tidskrift, Kemi och
Bergsvetenskap 1918, häfte 11. För övrigt må erinras
om, att The Newcomen Society for the Study of the
History of Engineering and Technology, London, låtit
år 1928 översätta och trycka med kommentarer
Triewalds nämnda beskrivning.

Med ledning av Triewalds bok och däri befintligt
kopparstick har nu på Tekniska museets modellverkstad
byggts en modell i skala 1:10 av den märkliga
ångmaskinen. Vid arbetet har man även kunnat
avbilda det ännu i Dannemora kvarstående
ångmaskinshuset. Den i varje detalj noggrant utförda modellen
kan sättas i funktion, och drives då av en dold
elektrisk motor, så att arbetssättet vid en sådan
atmosfärisk ångmaskin lätt kan studeras. Ett par i
anslutning till modellen gjorda ritningar lämna ytterligare
förklaringar över denna sak. För att än mer höja det
tekniska värdet av denna modell har tillverkats ännu
en modell i samma skala av en Zeta-pump av
Aktiebolaget de Lavals Ångturbins konstruktion med samma
kapacitet som den Triewaldska maskinen, dvs. 900 liter
per minut vid 55 meters djup. Det mycket omfattande
arbetet med den stora ångmaskinsmodellen har bekostats
av direktör Bengt Ingeström, som därvid givit museet
en förnämlig sak, som för alla tider skall erinra om en
av de märkligaste händelserna inom ingenjörskonsten
under 1700-talet. I den serie av modeller och maskiner
skildrande kraftmaskinernas utveckling, som Tekniska
museet äger, intar denna modell den förnämsta platsen.
Modellen finnes utställd i museets lokaler, Grevturegatan
14, där den kan beses varje vardag kl. 9–16.                 T. A.

Rensningsapparat för avloppsledningar. Åtminstone
i vårt land ha hittills vid alla större (gångbara)
avloppsledningar erforderliga rensningar i allmänhet
verkställts för hand. I samband med den alltmer
tilltagande faran för gasförgiftning, särskilt av bensingaser,
ha emellertid svårigheterna vid dessa rensningsarbeten
ständigt ökats; bl. a. har man i ganska stor
utsträckning måst begagna sig av gasmasker. Då kostnaderna
härigenom ytterligare ökats, har man givetvis ansträngt
sig att utfinna billigare och riskfriare metoder.

Sedan några år finnes i marknaden en mycket
användbar apparat, benämnd "Iltis", för mekanisk
rensning av avloppsledningar av alla dimensioner från 200
upp till 3 000 mm, ävensom för äggformiga kulvertledningar.

Apparaten, som rullar på mindre hjul på ledningens
botten, består av två skärmar, sinsemellan förenade
medelst ett eller flera rör. Den bakre skärmen är i
periferien försedd med en cirkelformig läder- eller
gummiskiva, som tätar mot ledningens botten och sidor
och på så sätt åstadkommer en viss uppdämning av
avloppsvattnet. Den främre skärmen är i periferien
försedd med piasavaborstar för ledningens rengöring
från botten och upp till något mer än ledningens halva
höjd.

De genomgående rören kunna i bakre änden
avstängas mer eller mindre, alltefter önskad höjd å
uppdämningen. I främre änden äro de försedda med
utbytbara munstycken av olika dimensioner, varigenom
kraftigt renspolande strålar kunna erhållas.

Efterhand som rensningen fortgår, flyttar sig
apparaten framåt i ledningen och kan i betydande
utsträckning helt överlämnas åt sig själv.

Apparaten är konstruerad så, att den kan isärtagas
i ett stort antal delar, varigenom möjliggöres, dels att
apparaten kan nedföras genom normala nedstigningsbrunnar
och dels att viss reglering av skärmarnas
storlek och form kan åstadkommas.


"Iltis"-apparat för mekanisk rensning av avloppsledningar.

Apparaten har i sitt ursprungsland, Tyskland,
kommit till betydande användning och på senare år med
stor framgång använts även i Sverige.                         G. H.

Flygpropeller med elektrisk omställning av bladen.
En av Amerikas största flygfabriker, Curtiss
Aeroplane and Motor Company, har nyligen börjat tillverka
en flygplanpropeller med under flygningen omställbara
blad. En propellers verkningsgrad är beroende av
vinkeln mellan propellerbladen och luftströmmen, och vid
