74
TEKNISK TIDSKRIFT
10 OKT. 1931

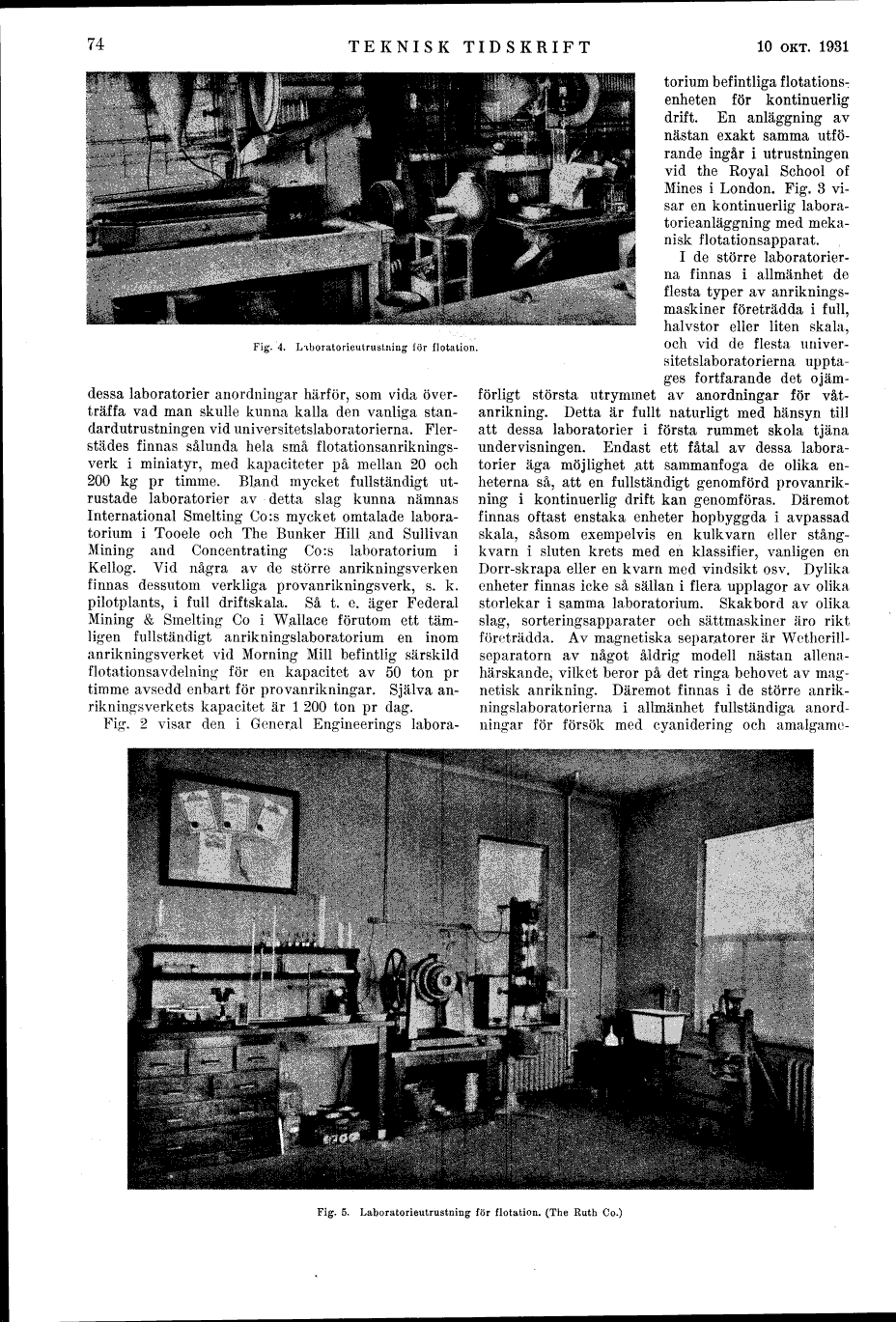

Fig. 4. L-iboratorieutrustriing för flotalion
dessa laboratorier anordningar härför, som vida
överträffa vad man skulle kunna kalla den vanliga
standardutrustningen vid universitetslaboratorierna.
Flerstädes finnas sålunda hela små
flotationsanriknings-verk i miniatyr, med kapaciteter på mellan 20 och
200 kg pr timme. Bland mycket fullständigt
utrustade laboratorier av detta slag kunna nämnas
International Smelting Co:s mycket omtalade
laboratorium i Tooele och The Bunker Hill and Sullivan
Mining and Concentrating Co:s laboratorium i
Kellog. Vid några av de större anrikningsverken
finnas dessutom verkliga provanrikningsverk, s. k,
pilotplants, i full driftskala. Så t. e. äger Federal
Mining & Smelting Co i W.allace förutom ett
tämligen fullständigt anrikningslaboratorium en inom
anrikningsverket vid Morning Mill befintlig särskild
flotationsavdelning för en kapacitet av 50 ton pr
timme avsedd enbart för provanrikningar. Själva
anrikningsverkets kapacitet är l 200 ton pr dag.
Fig. 2 visar den i General Engineerings labora-
torium befintliga
flotations-enheten för kontinuerlig
drift. En anläggning av
nästan exakt samma
utförande ingår i utrustningen
vid the Royal School of
Mines i London. Fig. 3
visar en kontinuerlig
laboratorieanläggning med
mekanisk flotationsapparat.
I de större
laboratorierna finnas i allmänhet de
flesta typer av
anrikningsmaskiner företrädda i full,
halvstor eller liten skala,
och vid de flesta
universitetslaboratorierna upptages fortfarande det
ojämförligt största utrymmet av anordningar för
våtanrikning. Detta är fullt naturligt med hänsyn till
att dessa laboratorier i första rummet skola tjäna
undervisningen. Endast ett fåtal av dessa
laboratorier äga möjlighet ,att sammanfoga de olika
enheterna så, att en fullständigt genomförd
provanrik-ning i kontinuerlig drift kan genomföras. Däremot
finnas oftast enstaka enheter hopbyggda i avpassad
skala, såsom exempelvis en kulkvarn eller
stångkvarn i sluten krets med en klassifier, vanligen en
Dörr-skrapa eller en kvarn med vindsikt osv. Dylika
enheter finnas icke så sällan i flera upplagor av olika
storlekar i samma laboratorium. Skakbord av olika
slag, sorteringsapparater och sättmaskiner äro rikt
företrädda. Av magnetiska separatorer är
Wetherill-separatorn av något åldrig modell nästan
allena-härskande, vilket beror på det ringa behovet av
magnetisk anrikning. Däremot finnas i de större
anrikningslaboratorierna i allmänhet fullständiga
anordningar för försök med cyanidering och amalgame-
Fig. 5. Laboratorieutrustning för flotation. (The Ruth Co.)
