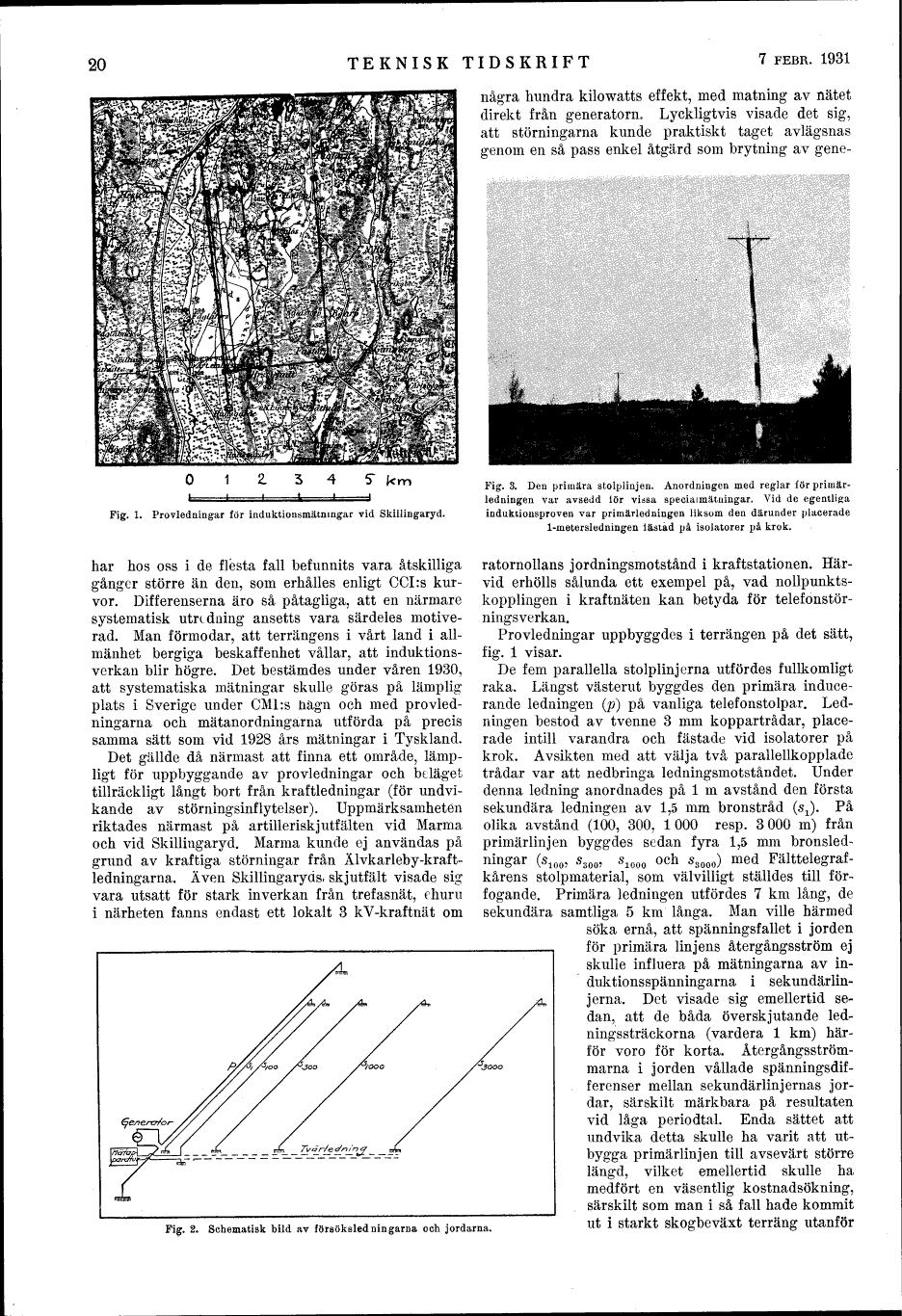

20
TEKNISK TIDSKRIFT
7 FEBR. 1931
4 5" km
Fig. 1. Provledningar för induktionsmätnmgar vid Skillingaryd.
har hos oss i de flesta fall befunnits vara åtskilliga
gånger större än den, som erhålles enligt CCI:s
kurvor. Differenserna äro så påtagliga, att en närmare
systematisk utredning ansetts vara särdeles
motiverad. Man förmodar, att terrängens i vårt land i
allmänhet bergiga beskaffenhet vållar, att
induktions-verkan blir högre. Det bestämdes under våren 1930,
att systematiska mätningar skulle göras på lämplig
plats i Sverige under CMl:s hägn och med
provled-ningarna och mätanordningarna utförda på precis
samma sätt som vid 1928 års mätningar i Tyskland.
Det gällde då närmast att finna ett område,
lämpligt för uppbyggande av provledningar och beläget
tillräckligt långt bort från kraftledningar (för
undvikande av störningsinflytelser). Uppmärksamheten
riktades närmast på artilleriskjutfälten vid Marma
och vid Skillingaryd. Marma kunde ej användas på
grund av kraftiga störningar från
Älvkarleby-kraftledningarna. Även Skillingaryds» skjutfält visade sig
vara utsatt för stark inverkan från trefasnät, ehuru
i närheten fanns endast ett lokalt 3 kV-kraftnät om
några hundra kilowatts effekt, med matning av nätet
direkt från generatorn. Lyckligtvis visade det sig,
att störningarna kunde praktiskt taget avlägsnas
genom en så pass enkel åtgärd som brytning av gene-
Fig. 2. Schematisk bild av försöksledningarna och jordarn
Fig. 3. Den primära stolplinjen. Anordningen med reglar för
primärledningen var avsedd lör vissa speciaimätningar. Vid de egentliga
induktionsproven var primärledningen liksom den därunder placerade
1-metersledningen lastad på isolatorer på krok.
ratornollans jordningsmotstånd i kraftstationen.
Härvid erhölls sålunda ett exempel på, vad
nollpunkts-kopplingen i kraftnäten kan betyda för
telefonstör-ningsverkan.
Provledningar uppbyggdes i terrängen på det sätt,
fig. l visar.
De fem parallella stolplinjerna utfördes fullkomligt
raka. Längst västerut byggdes den primära
inducerande ledningen (p) på vanliga telefonstolpar.
Ledningen bestod av tvenne 3 mm koppartrådar,
placerade intill varandra och fastade vid isolatorer på
krok. Avsikten med att välja två parallellkopplade
trådar var att nedbringa ledningsmotståndet. Under
denna ledning anordnades på l m avstånd den första
sekundära ledningen av 1,5 mm bronstråd (sJ. På
olika avstånd (100, 300, 1000 resp. 3000 m) från
primärlinjen byggdes sedan fyra 1,5 mm
bronsledningar (s100, s300, s1000 och 53o00) med
Fälttelegrafkårens stolpmaterial, som välvilligt ställdes till
förfogande. Primära ledningen utfördes 7 km lång, de
sekundära samtliga 5 km långa. Man ville härmed
söka ernå, att spänningsfallet i jorden
för primära linjens återgångsström ej
skulle influera på mätningarna av
in-duktionsspänningarna i
sekundärlin-jerna. Det visade sig emellertid
sedan, att de båda överskjutande
ledningssträckorna (vardera l km)
härför voro för korta.
Ätergångsström-marna i jorden vållade
spänningsdifferenser mellan sekundärlinjernas
jordar, särskilt märkbara på resultaten
vid låga periodtal. Enda sättet att
undvika detta skulle ha varit att
utbygga primärlmjen till avsevärt större
längd, vilket emellertid skulle ha
medfört en väsentlig kostnadsökning,
särskilt som man i så fall hade kommit
ut i starkt skogbeväxt terräng utanför
