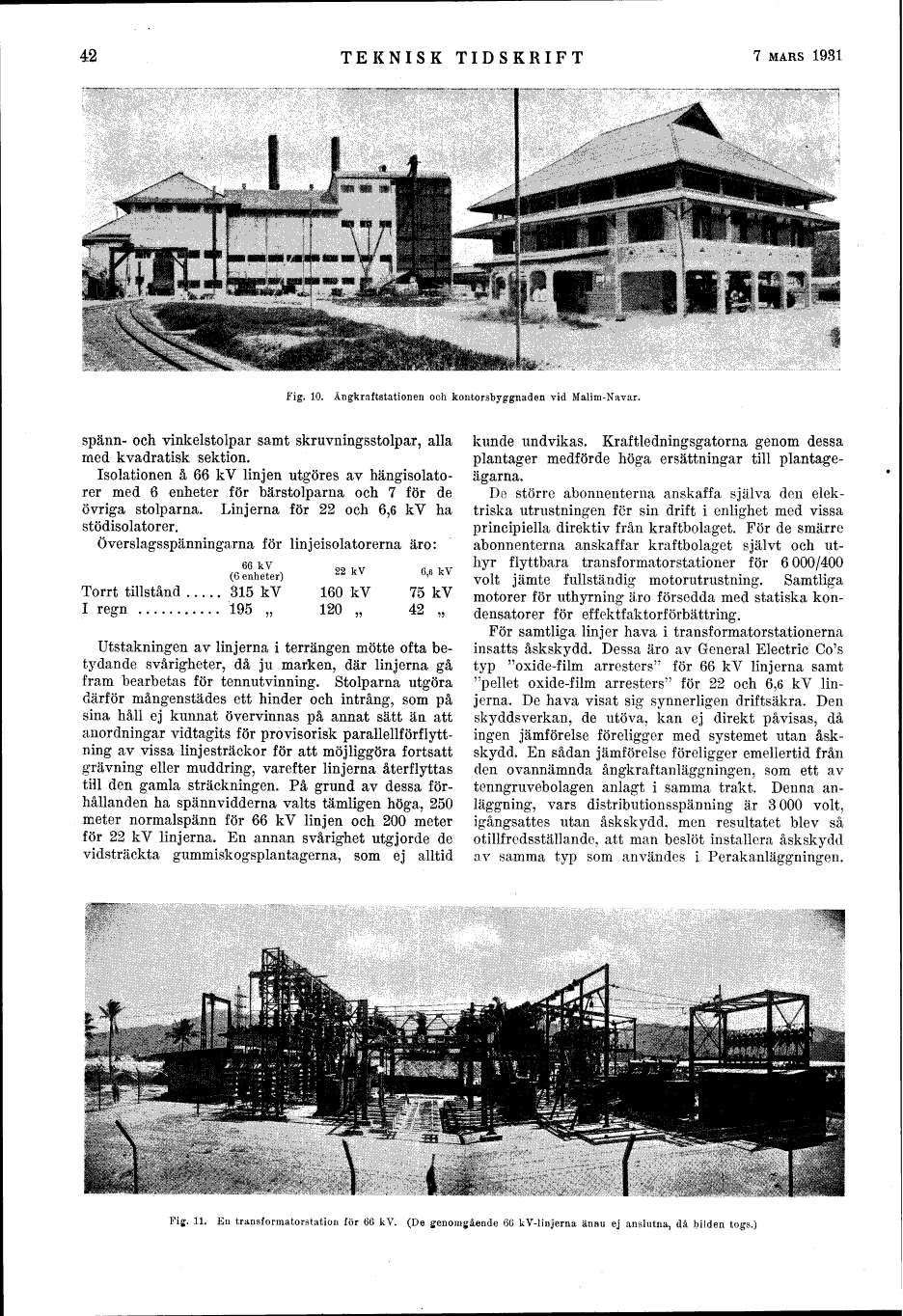

Fig. 10. Ångkraftstationen och kontorsbyggnaden vid Malim-Navar.

spänn- och vinkelstolpar samt skruvningsstolpar, alla
rned kvadratisk sektion.

Isolationen å 66 kV linjen utgöres av
hängisolato-rer med 6 enheter för bärstolparna och 7 för de
övriga stolparna. Linjerna för 22 och 6,6 kV ha
stödisolatorer.

Överslagsspänningarna för linjeisolatorerna äro:

66 kV 22 kV 6,6 kV
(6 enheter)
Torrt tillstånd..... 315 kV 160 kV 75 kV
I regn ........... 195 " 120 " 42 "

Utstakningen av linjerna i terrängen mötte ofta
betydande svårigheter, då ju marken, där linjerna gå
fram bearbetas för tennutvinning. Stolparna utgöra
därför mångenstädes ett hinder och intrång, som på
sina håll ej kunnat övervinnas på annat sätt än att
anordningar vidtagits för provisorisk
parallellförflyttning av vissa linjesträckor för att möjliggöra fortsatt
grävning eller muddring, varefter linjerna återflyttas
till den gamla sträckningen. På grund av dessa
förhållanden ha spännvidderna valts tämligen höga, 250
meter normalspänn för 66 kV linjen och 200 meter
för 22 kV linjerna. En annan svårighet utgjorde de
vidsträckta gummiskogsplantagerna, som ej alltid
kunde undvikas. Kraftledningsgatorna genom dessa
plantager medförde höga ersättningar till
plantageägarna.

De större abonnenterna anskaffa själva den
elektriska utrustningen för sin drift i enlighet med vissa
principiella direktiv från kraftbolaget. För de smärre
abonnenterna anskaffar kraftbolaget självt och
uthyr flyttbara transformatorstationer för 6 000/400
volt jämte fullständig motorutrustning. Samtliga
motorer för uthyrning äro försedda med statiska
kondensatorer för effektfaktorförbättring.

För samtliga linjer hava i transformatorstationerna
insatts åskskydd. Dessa äro av General Electric Co’s
typ "oxide-film arresters" för 66 kV linjerna samt
"pellet oxide-film arresters" för 22 och 6,6 kV
linjerna. De hava visat sig synnerligen driftsäkra. Den
skyddsverkan, de utöva, kan ej direkt påvisas, då
ingen jämförelse föreligger med systemet utan
åskskydd. En sådan jämförelse föreligger emellertid från
den ovannämnda ångkraftanläggningen, som ett av
tenngruvebolagen anlagt i samma trakt. Denna
anläggning, vars distributionsspänning är 3 000 volt,
igångsattes utan åskskydd, men resultatet blev så
otillfredsställande, att man beslöt installera åskskydd
av samma typ som användes i Perakanläggningen.



Fig. 11. En transformatorstation för 66 kV. (De genomgående 66 kV-linjerna ännu ej anslutna, då bilden togs.)
