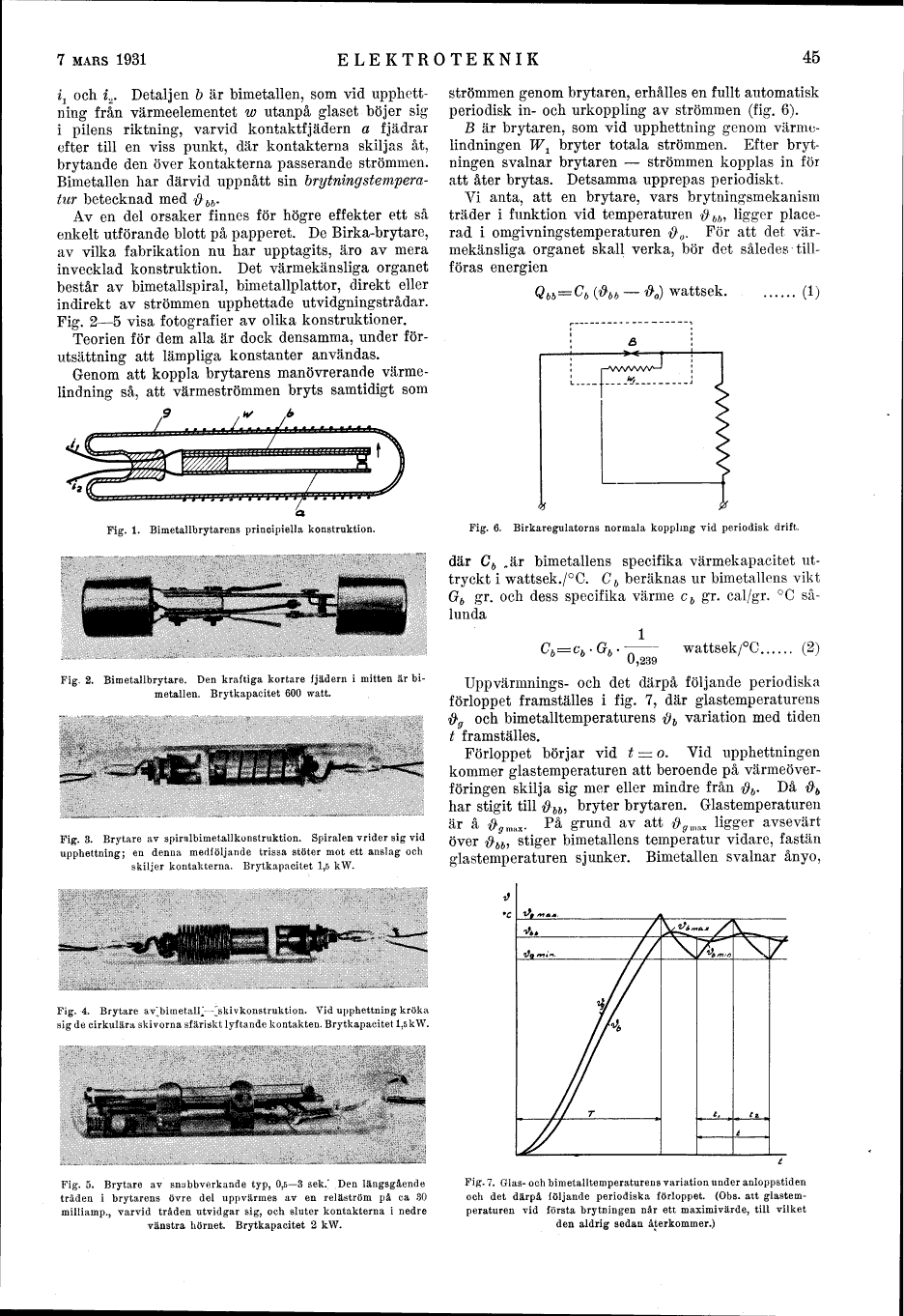

7 MARS 1931
ELEKTROTEKNIK
45
i., och i2. Detaljen b är bimetallen, som vid
upphettning från värmeelementet w utanpå glaset böjer sig
i pilens riktning, varvid kontaktfjädern a fjädrar
efter till en viss punkt, där kontakterna skiljas åt,
brytande den över kontakterna passerande strömmen.
Bimetallen har därvid uppnått sin
brytningstempera-tur betecknad med $d5.
Av en del orsaker finnes för högre effekter ett så
enkelt utförande blott på papperet. De Birka-brytare,
av vilka fabrikation nu har upptagits, äro av mera
invecklad konstruktion. Det värmekänsliga organet
består av bimetallspiral, bimetallplattor, direkt eller
indirekt av strömmen upphettade utvidgningstrådar.
Fig. 2-5 visa fotografier av olika konstruktioner.
Teorien för dem alla är dock densamma, under
förutsättning att lämpliga konstanter användas.
Genom att koppla brytarens manövrerande
värme-lindning så, att värmeströmmen bryts samtidigt som
Fig. 1. Bimetallbrytarens principiella konstruktion.
Fig. 2. Bimetallbrytare. Den kraftiga kortare fjädern i mitten är
bi-metallen. Brytkapacitet 600 watt.
Fig. 3. Brytare av spiralbimetallkonstruktion. Spiralen vrider sig vid
upphettning; en denna medföljande trissa stöter mot ett anslag och
skiljer kontakterna. Brytkapacitet 1,5 kW.
Fig. 4. Brytare av^bimetall^- -jäkivkonstruktion. Vid upphettning kröka
sig de cirkulära skivorna sfäriskt lyftande kontakten. Brytkapacitet 1,5 kW.
strömmen genom brytaren, erhålles en fullt automatisk
periodisk in- och urkoppling av strömmen (fig. 6).
B är brytaren, som vid upphettning genom
värme-lindningen W^ bryter totala strömmen. Efter
brytningen svalnar brytaren - strömmen kopplas in för
att åter brytas. Detsamma upprepas periodiskt.
Vi anta, att en brytare, vars brytningsmekanism
träder i funktion vid temperaturen $&&, ligger
placerad i omgivningstemperaturen $0. För att det
värmekänsliga organet skall verka, bör det således
tillföras energien
- #o) wattsek.
(1)
Fig. 6. Birkaregulatorns normala koppling vid periodisk drift.
där Cb ,är bimetallens specifika värmekapacitet
uttryckt i wattsek./°C. Cb beräknas ur bimetallens vikt
Gb gr. och dess specifika värme cb gr. cal/gr. °C
sålunda
l
wattsek/°C...... (2)
0,239
Uppvärmnings- och det därpå följande periodiska
förloppet framställes i fig. 7, där glastemperaturens
ftg och bimetalltemperaturens $6 variation med tiden
t framställes.
Förloppet börjar vid t - o. Vid upphettningen
kommer glastemperaturen att beroende på
värmeöverföringen skilja sig mer eller mindre från ftb. Då $6
har stigit till &bb, bryter brytaren. Glastemperaturen
är å &ffm&x. På grund av att $^max ligger avsevärt
över $66, stiger bimetallens temperatur vidare, fastän
glastemperaturen sjunker. Bimetallen svalnar ånyo,
Fig. 5. Brytare av snabbverkande typ, 0,5-3 sek." Den längsgående
tråden i brytarens övre del uppvärmes av en reläström på ca 30
milliamp., varvid tråden utvidgar sig, och sluter kontakterna i nedre
vänstra hörnet. Brytkapacitet 2 kW.
Fig. 7. Glas- och bimetalltemperaturens variation under anloppstiden
och det därpå följande periodiska förloppet. (Obs. att
glastemperaturen vid första brytningen når ett maximivärde, till vilket
den aldrig sedan återkommer.)
