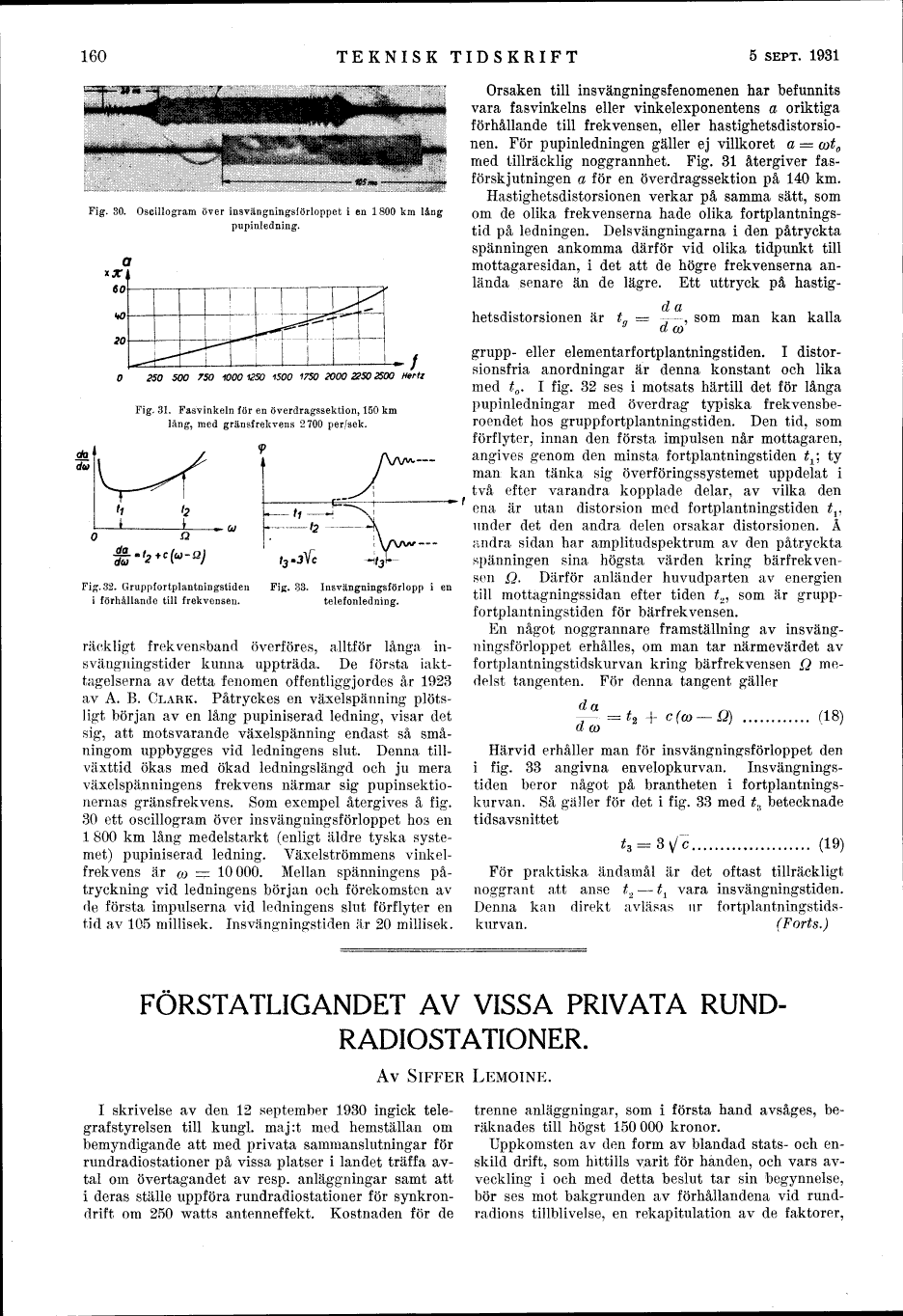

Fig. 30. Oscillogram över insvängningsförloppet i en 1800 km lång
pupinledning.



Fig. 31. Fasvinkeln för en överdragssektion, 150 km
lång, med gränsfrekvens 2700 per/sek.



Fig. 32. Gruppfortplantningstiden i förhållande till frekvensen.



Fig. 33. Insvängningsförlopp i en telefonledning.

räckligt frekvensband överföres, alltför långa
in-svängningstider kunna uppträda. De första
iakttagelserna av detta fenomen offentliggjordes år 1923
av A. B. CLARK. Påtryckes en växelspänning
plötsligt början av en lång pupiniserad ledning, visar det
sig, att motsvarande växelspänning endast så
småningom uppbygges vid ledningens slut. Denna
tillväxttid ökas med ökad ledningslängd och ju mera
växelspänningens frekvens närmar sig
pupinsektio-nernas gränsfrekvens. Som exempel återgives å fig.
30 ett oscillogram över insvängningsförloppet hos en
1 800 km lång medelstarkt (enligt äldre tyska
systemet) pupiniserad ledning. Växelströmmens
vinkelfrekvens är [omega] = 10 000. Mellan spänningens
påtryckning vid ledningens början och förekomsten av
de första impulserna vid ledningens slut förflyter en
tid av 105 millisek. Insvängningstiden är 20 millisek.

Orsaken till insvängningsfenomenen har befunnits
vara fasvinkelns eller vinkelexponentens a oriktiga
förhållande till frekvensen, eller
hastighetsdistorsionen. För pupinledningen gäller ej villkoret a = [omega]t₀
med tillräcklig noggrannhet. Fig. 31 återgiver
fasförskjutningen a för en överdragssektion på 140 km.

Hastighetsdistorsionen verkar på samma sätt, som
om de olika frekvenserna hade olika
fortplantningstid på ledningen. Delsvängningarna i den påtryckta
spänningen ankomma därför vid olika tidpunkt till
mottagaresidan, i det att de högre frekvenserna
anlända senare än de lägre. Ett uttryck på
hastighetsdistorsionen är t_g = d a/d [omega], som man kan kalla grupp- eller elementarfortplantningstiden. I
distor-sionsfria anordningar är denna konstant och lika
med t₀. I fig. 32 ses i motsats härtill det för långa
pupinledningar med överdrag typiska
frekvensberoendet hos gruppfortplantningstiden. Den tid, som
förflyter, innan den första impulsen når mottagaren,
angives genom den minsta fortplantningstiden t₁; ty
man kan tänka sig överföringssystemet uppdelat i
två efter varandra kopplade delar, av vilka den
ena är utan distorsion med fortplantningstiden t₁
under det den andra delen orsakar distorsionen. Å
andra sidan har amplitudspektrum av den påtryckta
spänningen sina högsta värden kring
bärfrekvensen [OMEGA]. Därför anländer huvudparten av energien
till mottagningssidan efter tiden t₂, som är
gruppfortplantningstiden för bärfrekvensen.

En något noggrannare framställning av
insvängningsförloppet erhålles, om man tar närmevärdet av
fortplantningstidskurvan kring bärfrekvensen [OMEGA]
medelst tangenten. För denna tangent gäller

d a/d [omega] = t₂ + c([omega] - [OMEGA]).....(18)

Härvid erhåller man för insvängningsförloppet den
i fig. 33 angivna envelopkurvan.
Insvängningstiden beror något på brantheten i
fortplantningskurvan. Så gäller för det i fig. 33 med t₃ betecknade
tidsavsnittet

t₃ = 3 c^1/2 .............. (19)

För praktiska ändamål är det oftast tillräckligt
noggrant att anse t₂ - t₁ vara insvängningstiden.
Denna kan direkt avläsas ur
fortplantningstidskurvan. (Forts.)
