HÄFTE 8

TEKNISK TIDSKRIFT

AUG. 1931

*



MEKANIK.

R; Hf.NoRDsraÖM

UTGIVEN AV SVENSKA T E K. NOLOG F ö FTÉ N l fSG EN

INNEHÅLL: Om Brackelsbergs-ugnen, av bergsingenjör H. Dahlerus. - Prov med eldfast inmurning i
Värtaelektricitetsverkets pannor gr. L, av civilingenjör H. Gustavsson. - Litteratur.

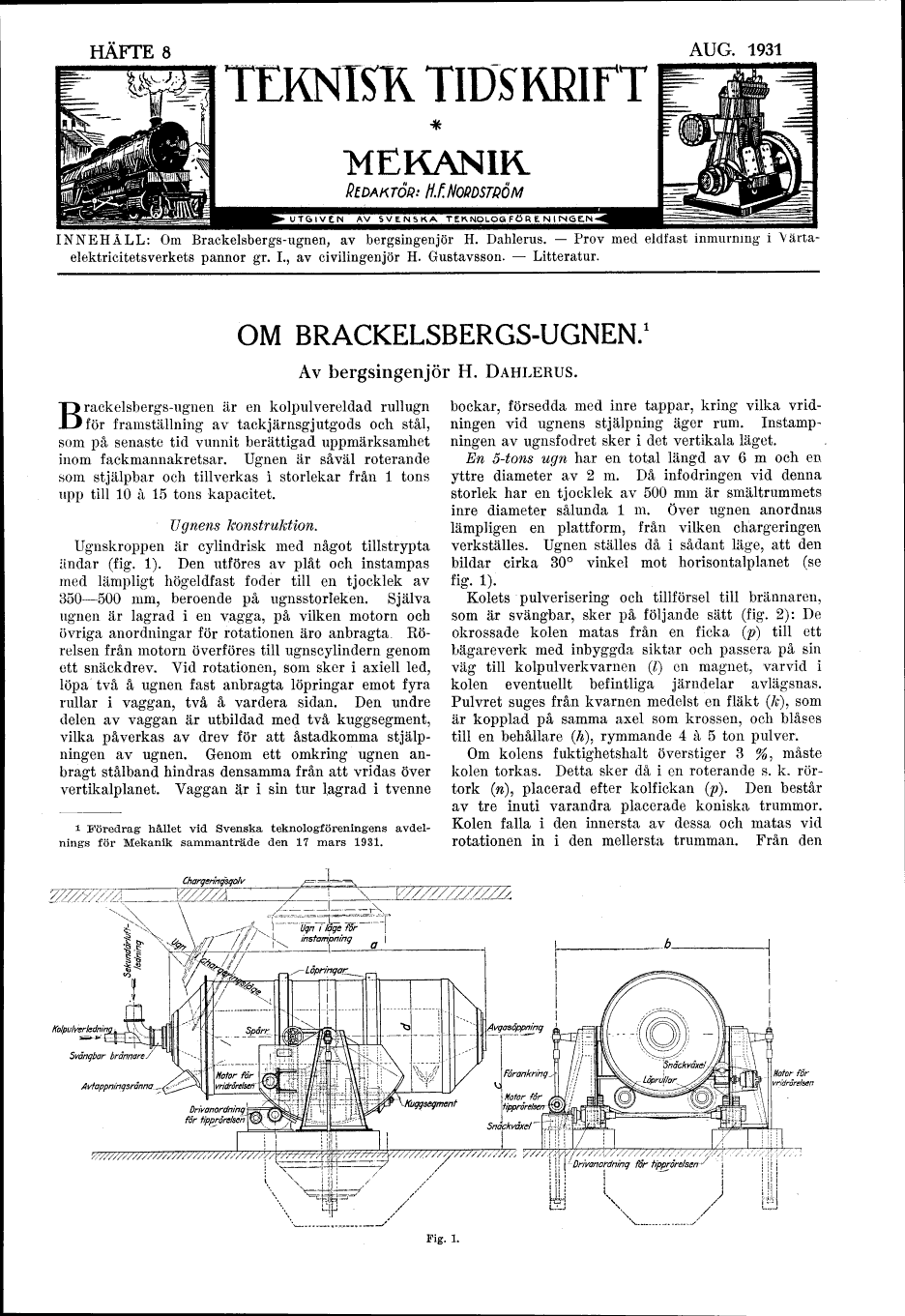

OM BRACKELSBERGS-UGNEN.1

Av bergsingenjör H. DAHLERUS.

Brackelsbergs-ugnen är en kolpulvereldad rullugn
för framställning av tackjämsgjutgods och stål,
som på senaste tid vunnit berättigad uppmärksamhet
inom fackmannakretsar. Ugnen är såväl roterande
som stjälpbar och tillverkas i storlekar från l tons
upp till 10 å 15 tons kapacitet.

Ugnens konstruktion.

Ugnskroppen är cylindrisk med något tillstrypta
ändar (fig. 1). Den utföres av plåt och instampas
med lämpligt högeldfast foder till en tjocklek av
350-500 mm, beroende på ugnsstorleken. Själva
ugnen är lagrad i en vagga, på vilken motorn och
övriga anordningar för rotationen äro anbragta
Rörelsen från motorn överföres till ugnscylindern genom
ett snäckdrev. Vid rotationen, som sker i axiell led,
löpa två å ugnen fast anbragta löpringar emot fyra
rullar i vaggan, två å vardera sidan. Den undre
delen av vaggan är utbildad med två kuggsegment,
vilka påverkas av drev för att åstadkomma
stjälp-ningen av ugnen. Genom ett omkring ugnen
anbragt stålband hindras densamma från att vridas över
vertikalplanet. Vaggan är i sin tur lagrad i tvenne

i Föredrag’ hållet vid Svenska teknologföreningens
avdelning-s för Mekanik sammanträde den 17 mars 1931.

bockar, försedda med inre tappar, kring vilka
vridningen vid ugnens stjälpning äger rum.
Instamp-ningen av ugnsfodret sker i det vertikala läget.

En 5-tons ugn har en total längd av 6 m och en
yttre diameter av 2 m. Då infodringen vid denna
storlek har en tjocklek av 500 mm är smältrummets
inre diameter sålunda l m. Över ugnen anordnas
lämpligen en plattform, från vilken chargeringeiv
verkställes. Ugnen ställes då i sådant läge, att den
bildar cirka 30° vinkel mot horisontalplanet (se
fig. 1).

Kolets pulverisering och tillförsel till brännaren,
som är svängbar, sker på följande sätt (fig. 2): De
okrossade kolen matas från en ficka (p) till ett
bägareverk med inbyggda siktar och passera på sin
väg till kolpulverkvarnen (Z) en magnet, varvid i
kolen eventuellt befintliga järndelar avlägsnas.
Pulvret suges från kvarnen medelst en fläkt (/c), som
är kopplad på samma axel som krossen, och blåses
till en behållare (h\ rymmande 4 å 5 ton pulver.

Om kolens fuktighetshalt överstiger 3 %, måste
kolen torkas. Detta sker då i en roterande s. k.
rörtork (w), placerad efter kolfickan (p). Den består
av tre inuti varandra placerade koniska trummor.
Kolen falla i den innersta av dessa och matas vid
rotationen in i den mellersta trumman. Från den

Avqasöppninq

Kolpulver

s

Svånqbar brännare
Avfappninqsränna.^-

Motor för
/ridrörelsen

Snackvåxel

Drivanordninq får tipprårelsen -/ \

\ \

\

Fig. 1.
