20 JUNI 1931
SKEPPSBYGGNADSKONST

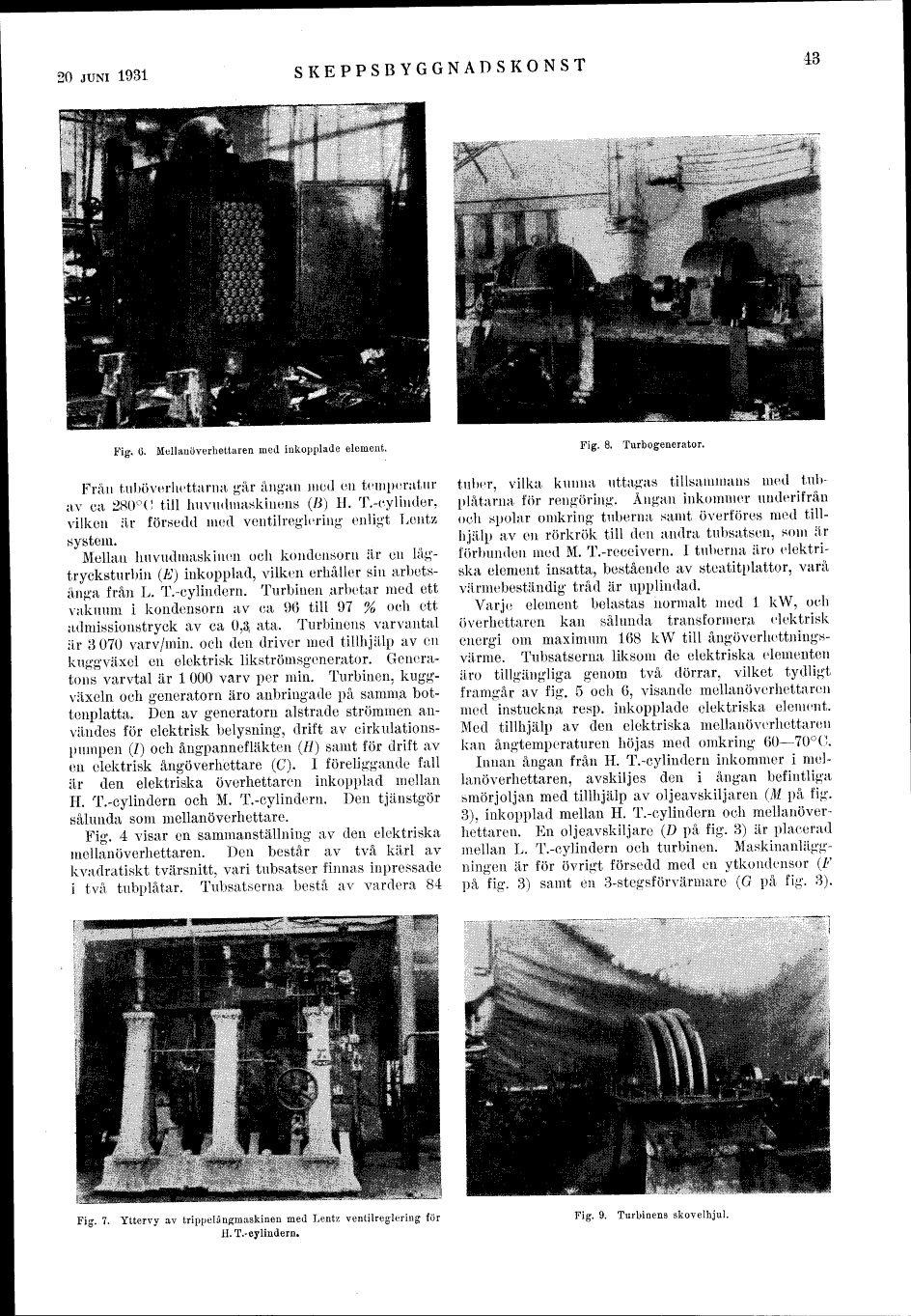

Fig. 6. Mellauöverhettaren med inkopplade element.
Från tuböverhettarna går ångan med en temperatur
av ca 280°0 till huvudmaskinens (B) H. T.-cylinder,
vilken är försedd med ventilreglering enligt Lentz
system.
Mellan huvudmaskinen och kondensorn är en
lågtrycksturbin (E) inkopplad, vilken erhåller sin
arbets-ånga från L. T.-cylindern. Turbinen .arbetar med ett
vakuum i kondensorn av ca 96 till 97 % och ett
admissionstryck av ca 0,3, äta. Turbinens varvantal
är 3070 varv/min, och den driver med tillhjälp av en
kugg1 växel en elektrisk likströrnsgener.ator.
Genera-tons varvtal är l 000 varv per min. Turbinen,
kugg-växeln och generatorn äro anbringade på samina
bottenplatta. Den av generatorn alstrade strömmen
användes för elektrisk belysning, drift av
cirkulations-pumpen (/) och ångpannefläkten (H) samt för drift av
011 elektrisk ångöverhettare (G). I föreliggande fall
är den elektriska överhettaren inkopplad mellan
H. T.-cylindern och M. T.-cylindern. Den tjänstgör
sålunda som mellanöverhettare.
Fig. 4 visar en sammanställning av den elektriska
mellanöverhettaren. Den består av två kärl av
kvadratiskt tvärsnitt, vari tubsatser finnas inpressade
i två tubplåtar. Tubsatserna bestå av vardera 84
Fig. 8. Turbogenerator.
tuber, vilka kunna uttagas tillsammans med
tubplåtarna för rengöring. Ångan inkommer underifrån
och spolar omkring tuberna samt överföres med
tillhjälp av en rörkrök till den andra tubsatsen, som är
förbunden med M. T.-receivern. I tuborna äro
elektriska element insatta, bestående av steatitplattor, vara
värmebeständig tråd är upplindad.
Varje element belastas normalt med l kW, och
överhettaren kan sålunda transformera elektrisk
energi om maximum 168 kW till
ångöverhettnings-värme. Tubsatserna liksom de elektriska elementen
äro tillgängliga genom två dörrar, vilket tydligt
framgår av fig. 5 och 6, visande mellanöverhettaren
med instuckna resp. inkopplade elektriska element.
Med tillhjälp av den elektriska mellanöverhettaren
kan ångtemperaturen höjas med omkring 60-70°C.
Innan ångan från H. T.-cylindern inkommer i
mellanöverhettaren, avskiljes den i ångan befintliga
smörjoljan med tillhjälp av oljeavskiljaren (M på fig.
3), inkopplad mellan H. T.-cylindern och
mellanöverhettaren. En oljeavskiljare (D på fig. 3) är placerad
mellan L. T.-cylindern och turbinen.
Maskinanläggningen är för övrigt försedd med en ytkondensor (F
på fig. 3) samt en 3-stegsförvärniare (G på fig. 3).
Fig. 7. Yttervy av trippelångmaskinen med Lentz ventilreglering för
H. T.-cylindern.
Fig. 9. Turbinens skovelhjul.
