illustration placeholder

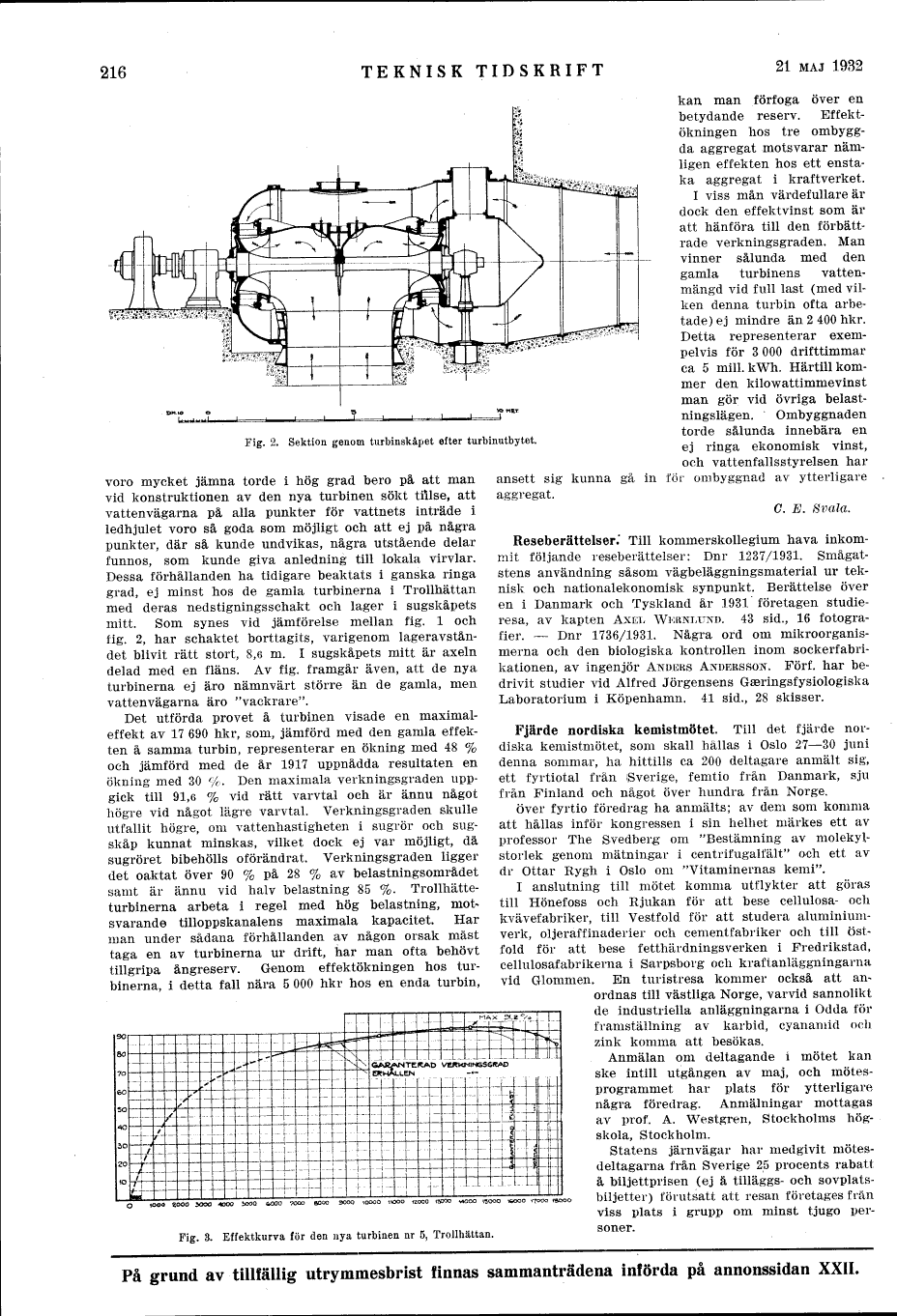

Fig. 2. Sektion genom turbinskåpet efter turbinutbytet.



voro mycket jämna torde i hög grad bero på att man
vid konstruktionen av den nya turbinen sökt tillse, att
vattenvägarna på alla punkter för vattnets inträde i
ledhjulet voro så goda som möjligt och att ej på några
punkter, där så kunde undvikas, några utstående delar
funnos, som kunde giva anledning till lokala virvlar.
Dessa förhållanden ha tidigare beaktats i ganska ringa
grad, ej minst hos de gamla turbinerna i Trollhättan
med deras nedstigningsschakt och lager i sugskåpets
mitt. Som synes vid jämförelse mellan fig. 1 och
fig. 2, har schaktet borttagits, varigenom lageravståndet
blivit rätt stort, 8,6 m. I sugskåpets mitt är axeln
delad med en fläns. Av fig. framgår även, att de nya
turbinerna ej äro nämnvärt större än de gamla, men
vattenvägarna äro "vackrare".

Det utförda provet å turbinen visade en maximaleffekt
av 17 690 hkr, som, jämförd med den gamla
effekten å samma turbin, representerar en ökning med 48 %
och jämförd med de år 1917 uppnådda resultaten en
ökning med 30 %. Den maximala verkningsgraden
uppgick till 91,6 % vid rätt varvtal och är ännu något
högre vid något lägre varvtal. Verkningsgraden skulle
utfallit högre, om vattenhastigheten i sugrör och
sugskåp kunnat minskas, vilket dock ej var möjligt, då
sugröret bibehölls oförändrat. Verkningsgraden ligger
det oaktat över 90 % på 28 % av belastningsområdet
samt är ännu vid halv belastning 85 %.
Trollhätteturbinerna arbeta i regel med hög belastning,
motsvarande tilloppskanalens maximala kapacitet. Har
man under sådana förhållanden av någon orsak måst
taga en av turbinerna ur drift, har man ofta behövt
tillgripa ångreserv. Genom effektökningen hos
turbinerna, i detta fall nära 5 000 hkr hos en enda turbin,
kan man förfoga över en betydande reserv.
Effektökningen hos tre ombyggda aggregat motsvarar
nämligen effekten hos ett enstaka aggregat i kraftverket.

I viss mån värdefullare är dock den effektvinst som är
att hänföra till den förbättrade verkningsgraden. Man
vinner sålunda med den gamla turbinens
vattenmängd vid full last (med vilken denna turbin ofta
arbetade) ej mindre än 2 400 hkr. Detta representerar
exempelvis för 3 000 drifttimmar ca 5 mill. kWh.
Härtillkommer den kilowattimmevinst man gör vid övriga
belastningslägen. Ombyggnaden torde sålunda innebära en
ej ringa ekonomisk vinst, och vattenfallsstyrelsen har
ansett sig kunna gå in för ombyggnad av ytterligare
aggregat.                                                 C. E. Svala.

illustration placeholder

Fig. 3. Effektkurva för den nya turbinen nr 5, Trollhättan.



Reseberättelser. Till kommerskollegium hava
inkommit följande reseberättelser: Dnr 1237/1931.
Smågatstens användning såsom vägbeläggningsmaterial ur
teknisk och nationalekonomisk synpunkt. Berättelse över
en i Danmark och Tyskland år 1931 företagen
studieresa, av kapten Axel Wernlund. 43 sid., 16
fotografier. – Dnr 1736/1931. Några ord om
mikroorganismerna och den biologiska kontrollen inom
sockerfabrikationen, av ingenjör Anders Andersson. Förf. har
bedrivit studier vid Alfred Jörgensens Gaeringsfysiologiska
Laboratorium i Köpenhamn. 41 sid., 28 skisser.

Fjärde nordiska kemistmötet. Till det fjärde
nordiska kemistmötet, som skall hållas i Oslo 27–30 juni
denna sommar, ha hittills ca 200 deltagare anmält sig,
ett fyrtiotal från (Sverige, femtio från Danmark, sju
från Finland och något över hundra från Norge.

Över fyrtio föredrag ha anmälts; av dem som komma
att hållas inför kongressen i sin helhet märkes ett av
professor The Svedberg om "Bestämning av
molekylstorlek genom mätningar i centrifugalfält" och ett av
dr Ottar Rygh i Oslo om "Vitaminernas kemi".

I anslutning till mötet komma utflykter att göras
till Hönefoss och Rjukan för att bese cellulosa- och
kvävefabriker, till Vestfold för att studera
aluminiumverk, oljeraffinaderier och cementfabriker och till
Östfold för att bese fetthärdningsverken i Fredrikstad,
cellulosafabrikerna i Sarpsborg och kraftanläggningarna
vid Glommen. En turistresa kommer också att
anordnas till västliga Norge, varvid sannolikt
de industriella anläggningarna i Odda för
framställning av karbid, cyanamid och
zink komma att besökas.

Anmälan om deltagande i mötet kan
ske intill utgången av maj, och
mötesprogrammet har plats för ytterligare
några föredrag. Anmälningar mottagas
av prof. A. Westgren, Stockholms
högskola, Stockholm.

Statens järnvägar har medgivit
mötesdeltagarna från Sverige 25 procents rabatt
å biljettprisen (ej å tilläggs- och
sovplatsbiljetter) förutsatt att resan företages från
viss plats i grupp om minst tjugo personer.

På grund av tillfällig utrymmesbrist finnas sammanträdena införda på annonssidan XXII.
