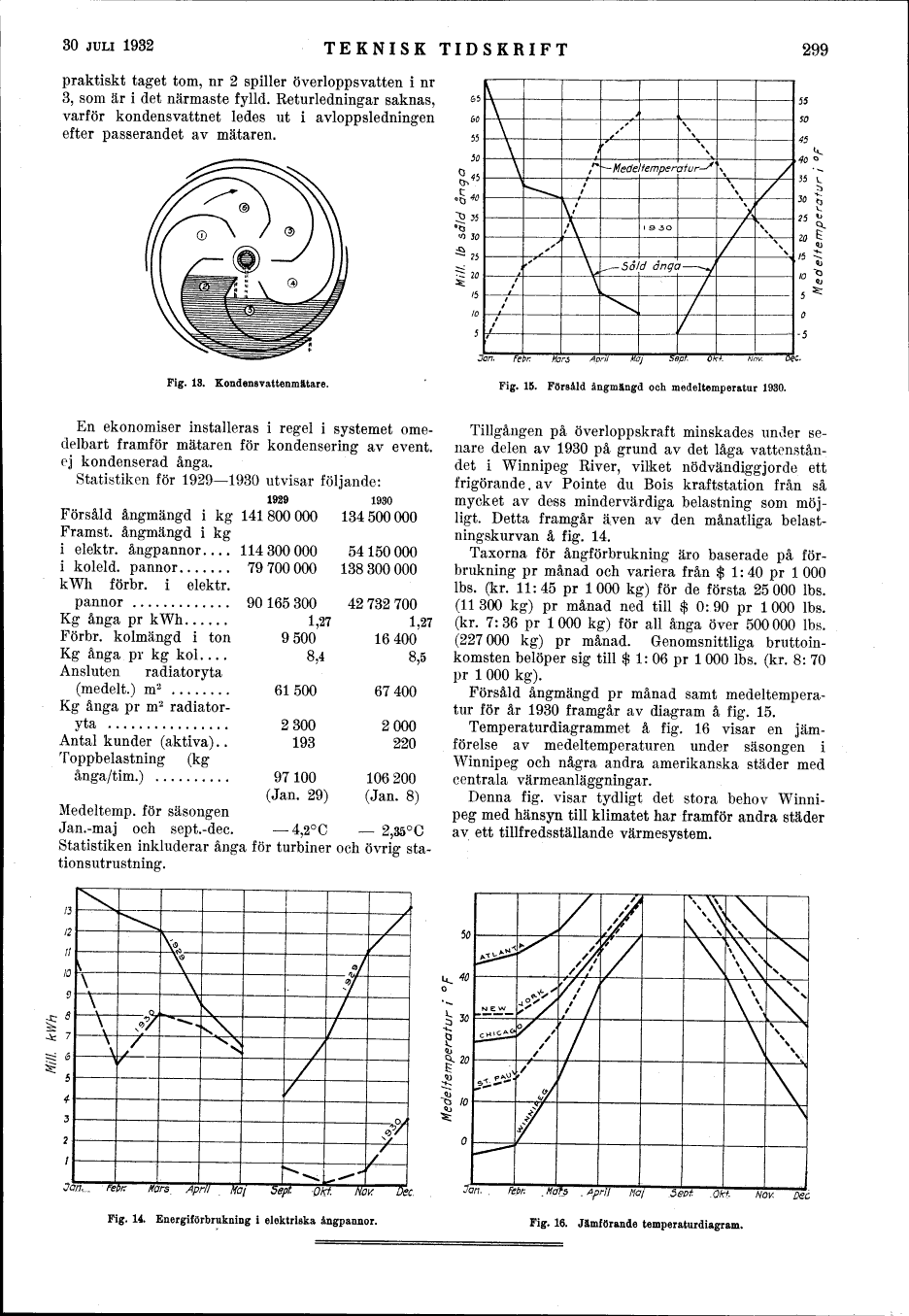

Full resolution (TIFF) - On this page / på denna sida - Häfte 31. 30 juli 1932 - Ångreservstation som värmecentral, av George W. Oliver och K. Erland Ridderstråle

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>

Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

praktiskt taget tom, nr 2 spiller överloppsvatten i nr
3, som är i det närmaste fylld. Returledningar saknas,
varför kondensvattnet ledes ut i avloppsledningen
efter passerandet av mätaren.

Fig. 13. Kondensvattenmätare.

En ekonomiser installeras i regel i systemet omedelbart
framför mätaren för kondensering av event.
ej kondenserad ånga.

Statistiken för 1929–1930 utvisar följande:

	1929	1930
Försåld ångmängd i kg . . .	141 800 000	134 500 000
Främst, ångmängd i kg
i elektr. ångpannor . . .	114 300 000	54 150 000
i koleld, pannor . . .	79 700 000	138 300 000
kWh förbr. i elektr. pannor . . .	90 165 300	42 732 700
Kg ånga pr kWh . . .	1,27	1,27
Förbr. kolmängd i ton . . .	9 500	16 400
Kg ånga pr kg kol . . .	8,4	8,5
Ansluten radiatoryta (medelt.) m2 . . .	61 500	67 400
Kg ånga pr m2 radiatoryta . . .	2 300	2 000
Antal kunder (aktiva) . . .	193	220
Toppbelastning (kg ånga/tim.) . . .	97 100	106 200
	(Jan. 29)	(Jan. 8)
Medeltemp. för säsongen
Jan.-maj och sept.-dec. . . .	–4,2°C	–2,35°C

Statistiken inkluderar ånga för turbiner och övrig
stationsutrustning.

Fig. 14. Energiförbrukning i elektriska ångpannor.

Fig. 15. Försåld ångmängd och medeltemperatur 1930.

Tillgången på överloppskraft minskades under
senare delen av 1930 på grund av det låga
vattenståndet i Winnipeg River, vilket nödvändiggjorde ett
frigörande av Pointe du Bois kraftstation från så
mycket av dess mindervärdiga belastning som
möjligt. Detta framgår även av den månatliga
belastningskurvan å fig. 14.

Taxorna för ångförbrukning äro baserade på
förbrukning pr månad och variera från $ 1:40 pr 1 000
lbs. (kr. 11:45 pr 1 000 kg) för de första 25 000 lbs.
(11 300 kg) pr månad ned till $ 0:90 pr 1 000 lbs.
(kr. 7:36 pr 1 000 kg) för all ånga över 500 000 lbs.
(227 000 kg) pr månad. Genomsnittliga bruttoinkomsten
belöper sig till $ 1:06 pr 1 000 lbs. (kr. 8:70 pr 1 000 kg).

Försåld ångmängd pr månad samt medeltemperatur
för år 1930 framgår av diagram å fig. 15.

Temperatur diagrammet å fig. 16 visar en
jämförelse av medeltemperaturen under säsongen i
Winnipeg och några andra amerikanska städer med
centrala värmeanläggningar.

Denna fig. visar tydligt det stora behov Winnipeg
med hänsyn till klimatet har framför andra städer
av ett tillfredsställande värmesystem.

Fig. 16. Jämförande temperaturdiagram.
