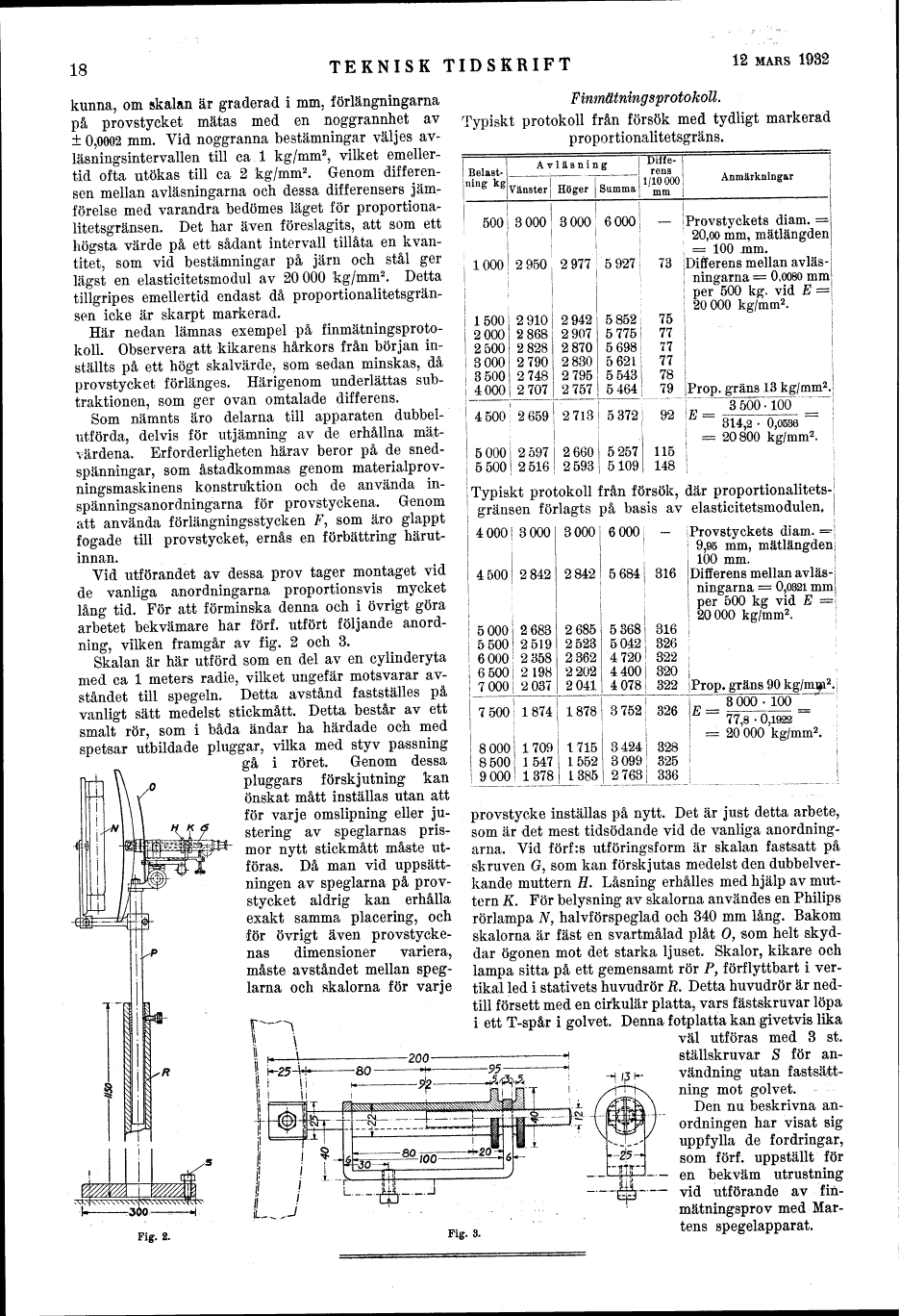

18
TEKNISK TIDSKRIFT
12 MARS 1932
kunna, om skalan är graderad i mm, förlängningarna
på provstycket mätas med en noggrannhet av
± 0,0002 mm. Vid noggranna bestämningar väljes
av-läsningsintervallen till ca l kg/mm2, vilket
emellertid ofta utökas till ca 2 kg/mm2. Genom
differensen mellan avläsningarna och dessa differensers
jämförelse med varandra bedömes läget för
proportiona-litetsgränsen. Det har även föreslagits, att som ett
högsta värde på ett sådant intervall tillåta en
kvantitet, som vid bestämningar på järn och stål ger
lägst en elasticitetsmodul av 20000 kg/mm2. Detta
tillgripes emellertid endast då
proportionalitetsgrän-sen icke är skarpt markerad.
Här nedan lämnas exempel på
finmätningsproto-koll. Observera att kikarens hårkors från början
inställts på ett högt skalvärde, som sedan minskas, då
provstycket förlänges. Härigenom underlättas
subtraktionen, som ger ovan omtalade differens.
Som nämnts äro delarna till apparaten
dubbelutförda, delvis för utjämning av de erhållna
mätvärdena. Erforderligheten härav beror på de
snedspänningar, som åstadkommas genom
materialprovningsmaskinens konstruktion och de använda
in-spänningsanordningarna för provstyckena. Genom
att använda förlängningsstycken F, som äro glappt
fogade till provstycket, ernås en förbättring
härutinnan.
Vid utförandet av dessa prov tager montaget vid
de vanliga anordningarna proportionsvis mycket
lång tid. För att förminska denna och i övrigt göra
arbetet bekvämare har förf. utfört följande
anordning, vilken framgår av fig. 2 och 3.
Skalan är här utförd som en del av en cylinderyta
med ca l meters radie, vilket ungefär motsvarar
avståndet till spegeln. Detta avstånd fastställes på
vanligt sätt medelst stickmått. Detta består av ett
smalt rör, som i båda ändar ha härdade och med
spetsar utbildade pluggar, vilka med styv passning
gå i röret. Genom dessa
pluggars förskjutning kan
önskat mått inställas utan att
för varje omslipning eller
justering av speglarnas
prismor nytt stickmått måste
utföras. Då man vid
uppsättningen av speglarna på
provstycket aldrig kan erhålla
exakt samma placering, och
för övrigt även
provstyckenas dimensioner variera,
måste avståndet mellan
speglarna och skalorna för varje
FinmätningsprotokolL
Typiskt protokoll från försök med tydligt markerad
proportionalitetsgräns.
Belastning kg
Avläsning
Differens
1/10000 mm
Anmärkningar
Vänster
Höger
Summa
500
3000
3000
6000
Provstyckets diam. = 20,00 mm, mätlängder! = 100 .mm.
1000
2950
2977
5927
73
Differens mellan avläsningarna = O.ooso mm per 500 kg. vid E =
20000 kg/mm2.
0
1500
2910
2942
5852
75
2000
2868
2907
5775
77
-
2500
2828
2870
5698
77
3000
2790
2830
5621
77
3500
2748
2795
5543
78
4000
2707
2757
5464
"!?_
Prop. gräns 13 kg/mm2.
4500
2659
2713
5372
92
E_ 3500-100 _
314,2 . 0,0536 ~~
= 20800 kg/mm2.
5000
2597
2660
5257
115
5500
2516
2593
5109
148
Typiskt protokoll från försök, där proportionalitets-gränsen förlagts på basis av elasticitetsmodulen,
4000
3000
3000
6000
Provstyckets diam. = 9,95 mm, mätlängden 100 mm.
4500
2842
2842
5684
316
Differens mellan avläsningarna = 0,0321 mm per 500 kg vid E = 20000 kg/mm2.
5000
2683
2685
5368
316
5500
2519
2523
5042
326
6000
2 358
2362
4720
322
6500
2198
2202
4400
320
7000
2037
2041
4078
322
Prop. gräns 90 kg/mi|i2.
7500
1874
1878
3752
326
3 000 . 100
77,8 . 0,1922
= 20 000 kg/mm2.
8000
1709
1715
3424
328
8500
1547
1552
3099
325
9000
1378
1385
2763
336
Fig. 2.
provstycke inställas på nytt. Det är just detta arbete,
som är det mest tidsödande vid de vanliga
anordningarna. Vid förf:s utföringsform är skalan fastsatt på
skruven G, som kan förskjutas medelst den
dubbelverkande muttern H. Låsning erhålles med hjälp av
muttern K. För belysning av skalorna användes en Philips
rörlampa N, halvförspeglad och 340 mm lång. Bakom
skalorna är fäst en svartmålad plåt O, som helt
skyddar ögonen mot det starka ljuset. Skalor, kikare och
lampa sitta på ett gemensamt rör P, förflyttbart i
vertikal led i stativets huvudrör R. Detta huvudrör är
nedtill försett med en cirkulär platta, vars fästskruvar löpa
i ett T-spår i golvet. Denna fotplatta kan givetvis lika
väl utföras med 3 st.
ställskruvar S för
användning utan
fastsättning mot golvet.
Den nu beskrivna
anordningen har visat sig
uppfylla de fordringar,
som förf. uppställt för
en bekväm utrustning
vid utförande av
f-in-mätningsprov med
Mar-Figf 3. tens spegelapparat.
