8 OKT. 1932

BERGSVETENSKAP

79

Rågas
Renade/as

\ x

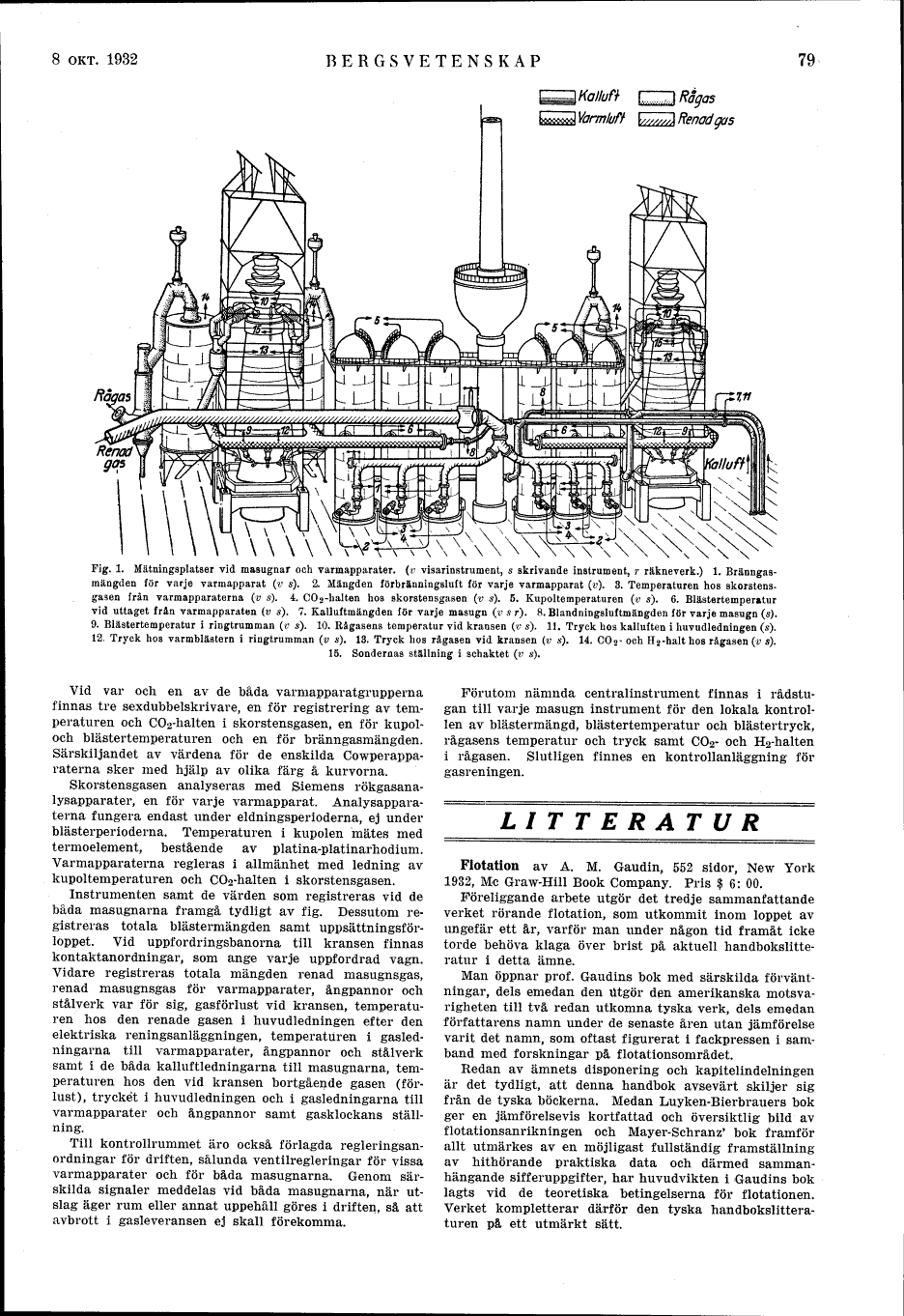

Fig. 1. Mätningsplatser vid masugnar och varmapparater, (v visarinstrument, s skrivande instrument, r räkneverk.) 1.
Bränngas-mängden för varje varmapparat (v s). 2. Mängden förbränningsluft för varje varmapparat (v). 3. Temperaturen hos
skorstensgasen från varmapparaterna (v s). 4. CO2-halten hos skorstensgasen (v s). 5. Kupoltemperaturen (v s). 6. Blästertemperatur
vid uttaget från varmapparaten (v s). 7. Kalluftmängden för varje masugn (v s r). 8. Blandningsluftmängden för varje masugn (s).
9. Blästertemperatur i ringtrumman (v s). 10. Rågasens temperatur vid kransen (v Ä). 11. Tryck hos kalluften i huvudledningen (s).
12. Tryck hos varmblästern i ringtrumman (v s). 13. Tryck hos rågasen vid kransen (v s). 14. C02-och H2-halt hos rågasen (v s).

15. Sondernas ställning i schaktet (v s).

Vid var och en av de båda varmapparatgrupperna
finnas tre sexdubbelskrivare, en för registrering av
temperaturen och C02-halten i skorstensgasen, en för
kupol-och blästertemperaturen och en för bränngasmängden.
Särskiljandet av värdena för de enskilda
Cowperappa-raterna sker med hjälp av olika färg å kurvorna.

Skorstensgasen analyseras med Siemens
rökgasana-lysapparater, en för varje varmapparat.
Analysapparaterna fungera endast under eldningsperioderna, ej under
blästerperioderna. Temperaturen i kupolen mätes med
termoelement, bestående av platina-platinarhodium.
Varmapparaterna regleras i allmänhet med ledning av
kupoltemperaturen och CCVhalten i skorstensgasen.

Instrumenten samt de värden som registreras vid de
båda masugnarna framgå tydligt av fig. Dessutom
registreras totala blästermängden samt
uppsättningsförloppet. Vid uppfordringsbanorna till kransen finnas
kontaktanordningar, som ange varje uppfordrad vagn.
Vidare registreras totala mängden renad masugnsgas,
renad masugnsgas för varmapparater, ångpannor och
stålverk var för sig, gasförlust vid kransen,
temperaturen hos den renade gasen i huvudledningen efter den
elektriska reningsanläggningen, temperaturen i
gasledningarna till varmapparater, ångpannor och stålverk
samt i de båda kalluftledningarna till masugnarna,
temperaturen hos den vid kransen bortgående gasen
(förlust), trycket i huvudledningen och i gasledningarna till
varmapparater och ångpannor samt gasklockans
ställning.

Till kontrollrummet äro också förlagda
regleringsanordningar för driften, sålunda ventilregleringar för vissa
varmapparater och för båda masugnarna. Genom
särskilda signaler meddelas vid båda masugnarna, när
utslag äger rum eller annat uppehåll göres i driften, så att
avbrott i gasleveransen ej skall förekomma.

Förutom nämnda centralinstrument finnas i
rådstugan till varje masugn instrument för den lokala
kontrollen av blästermängd, blästertemperatur och blästertryck,
rågasens temperatur och tryck samt C02- och H2-halten
i rågasen. Slutligen finnes en kontrollanläggning för
gasreningen.

LITTERATUR

Flotation av A. M. Gaudin, 552 sidor, New York
1932, Mc Graw-Hill Book Company. Pris $ 6: 00.

Föreliggande arbete utgör det tredje sammanfattande
verket rörande flotation, som utkommit inom loppet av
ungefär ett år, varför man under någon tid framåt icke
torde behöva klaga över brist på aktuell
handbokslitteratur i detta ämne.

Man öppnar prof. Gaudins bok med särskilda
förväntningar, dels emedan den Utgör den amerikanska
motsvarigheten till två redan utkomna tyska verk, dels emedan
författarens namn under de senaste åren utan jämförelse
varit det namn, som oftast figurerat i fackpressen i
samband med forskningar på flotationsområdet.

Redan av ämnets disponering och kapitelindelningen
är det tydligt, att denna handbok avsevärt skiljer sig
från de tyska böckerna. Medan Luyken-Bierbrauers bok
ger en jämförelsevis kortfattad och översiktlig bild av
flotationsanrikningen och Mayer-Schranz’ bok framför
allt utmärkes av en möjligast fullständig framställning
av hithörande praktiska data och därmed
sammanhängande sifferuppgifter, har huvudvikten i Gaudins bok
lagts vid de teoretiska betingelserna för flotationen.
Verket kompletterar därför den tyska
handbokslitteraturen på ett utmärkt sätt.
