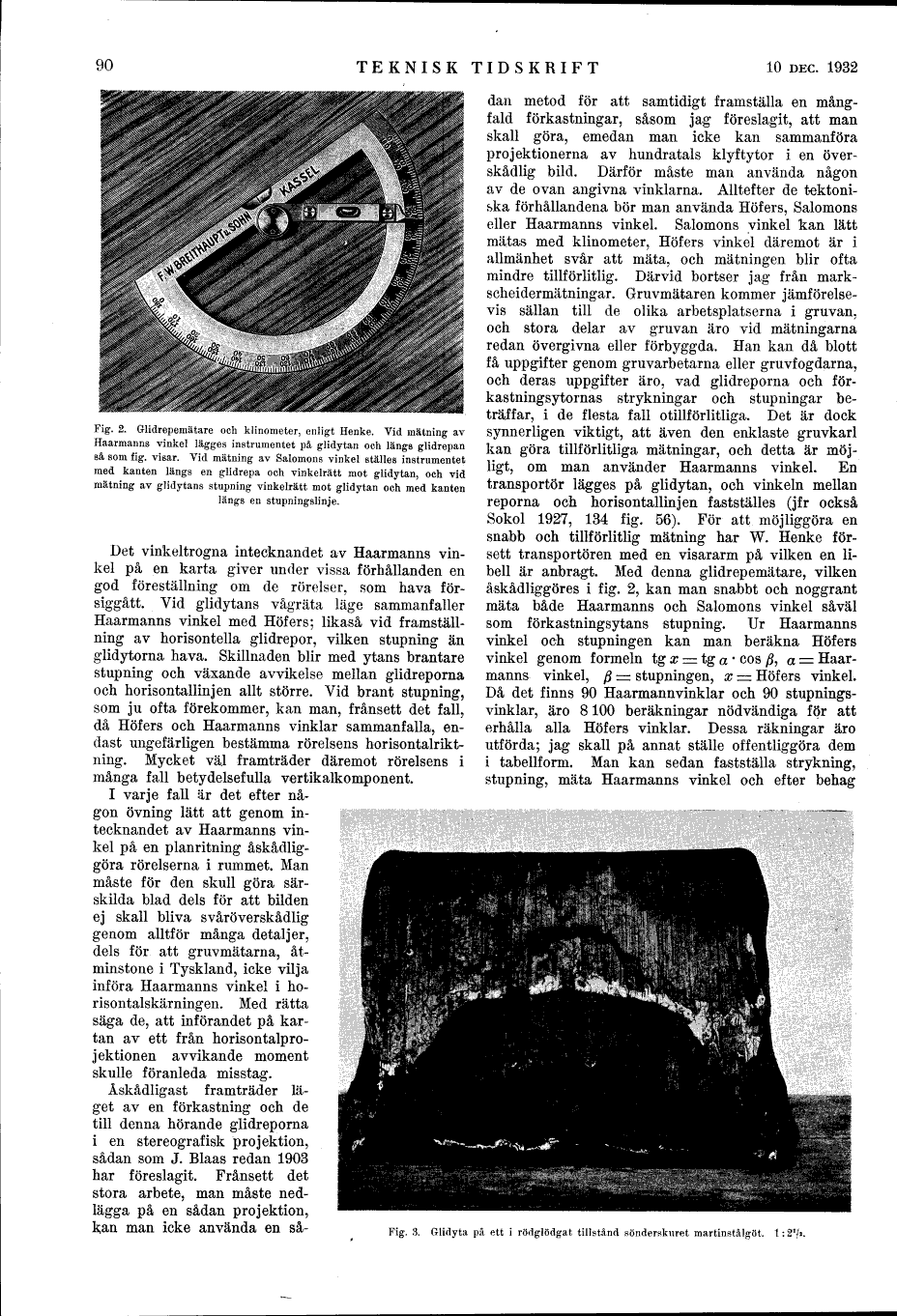

90
TEKNISK TIDSKRIFT
10 DEC. 1932
Fig. 2. Glidrepemätare och klinometer, enligt Henke. Vid mätning av
Haarmanns vinkel lägges instrumentet på glidytan och längs glidrepan
så som fig. visar. Vid mätning av Salomons vinkel ställes instrumentet
med kanten längs en glidrepa och vinkelrätt mot glidytan, och vid
mätning av glidytans stupning vinkelrätt mot glidytan och med kanten
längs en stupningslinje,
Det vinkeltrogna intecknandet av Haarmanns
vinkel på en karta giver under vissa förhållanden en
god föreställning om de rörelser, som hava
försiggått. Vid glidytans vågräta läge sammanfaller
Haarmanns vinkel med Höfers; likaså vid
framställning av horisontella glidrepor, vilken stupning än
glidytorna hava. Skillnaden blir med ytans brantare
stupning och växande avvikelse mellan glidreporna
och horisontallinjen allt större. Vid brant stupning,
som ju ofta förekommer, kan man, frånsett det fall,
då Höfers och Haarmanns vinklar sammanfalla,
endast ungefärligen bestämma rörelsens
horisontalriktning. Mycket väl framträder däremot rörelsens i
många fall betydelsefulla vertikalkomponent.
I varje fall är det efter
någon övning lätt att genom
intecknandet av Haarmanns
vinkel på en planritning
åskådliggöra rörelserna i rummet. Man
måste för den skull göra
särskilda blad dels för att bilden
ej skall bliva svåröverskådlig
genom alltför många detaljer,
dels för att gruvmätarna,
åtminstone i Tyskland, icke vilja
införa Haarmanns vinkel i
horisontalskärningen. Med rätta
säga de, att införandet på
kartan av ett från
horisontalprojektionen avvikande moment
skulle föranleda misstag.
Åskådligast framträder
läget av en förkastning och de
till denna hörande glidreporna
i en stereografisk projektion,
sådan som J. Blåas redan 1903
har föreslagit. Frånsett det
stora arbete, man måste
nedlägga på en sådan projektion,
k;an man icke använda en så-
dan metod för att samtidigt framställa en
mångfald förkastningar, såsom jag föreslagit, att man
skall göra, emedan man icke kan sammanföra
projektionerna av hundratals klyftytor i en
överskådlig bild. Därför måste man använda någon
av de ovan angivna vinklarna. Alltefter de
tektoni-ska förhållandena bör man använda Höfers, Salomons
eller Haarmanns vinkel. Salomons vinkel kan lätt
mätas med klinometer, Höfers vinkel däremot är i
allmänhet svår att mäta, och mätningen blir ofta
mindre tillförlitlig. Därvid bortser jag från
mark-scheidermätningar. Gruvmätaren kommer
jämförelsevis sällan till de olika arbetsplatserna i gruvan,
och stora delar av gruvan äro vid mätningarna
redan övergivna eller förbyggda. Han kan då blott
få uppgifter genom gruvarbetarna eller gruvfogdarna,
och deras uppgifter äro, vad glidreporna och
förkastningsytornas strykningar och stupningar
beträffar, i de flesta fall otillförlitliga. Det är dock
synnerligen viktigt, att även den enklaste gruvkarl
kan göra tillförlitliga mätningar, och detta är
möjligt, om man använder Haarmanns vinkel. En
transportör lägges på glidytan, och vinkeln mellan
reporna och horisontallinjen fastställes (jfr också
Sokol 1927, 134 fig. 56). För att möjliggöra en
snabb och tillförlitlig mätning har W. Henke
försett transportören med en visararm på vilken en
li-bell är anbragt. Med denna glidrepemätare, vilken
åskådliggöres i fig. 2, kan man snabbt och noggrant
mäta både Haarmanns och Salomons vinkel såväl
som förkastningsytans stupning. Ur Haarmanns
vinkel och stupningen kan man beräkna Höfers
vinkel genom formeln tg x = tg a . cos /?, a =
Haarmanns vinkel, /? = stupningen, x .=. Höfers vinkel.
Då det finns 90 Haarmannvinklar och 90
stupnings-vinklar, äro 8100 beräkningar nödvändiga för att
erhålla alla Höfers vinklar. Dessa räkningar äro
utförda; jag skall på annat ställe offentliggöra dem
i tabellform. Man kan sedan fastställa strykning,
stupning, mäta Haarmanns vinkel och efter behag
Fig. 3. Glidyta på ett i rödglödgat tillstånd sönderskuret martinstålgöt. l: 2J/j.
