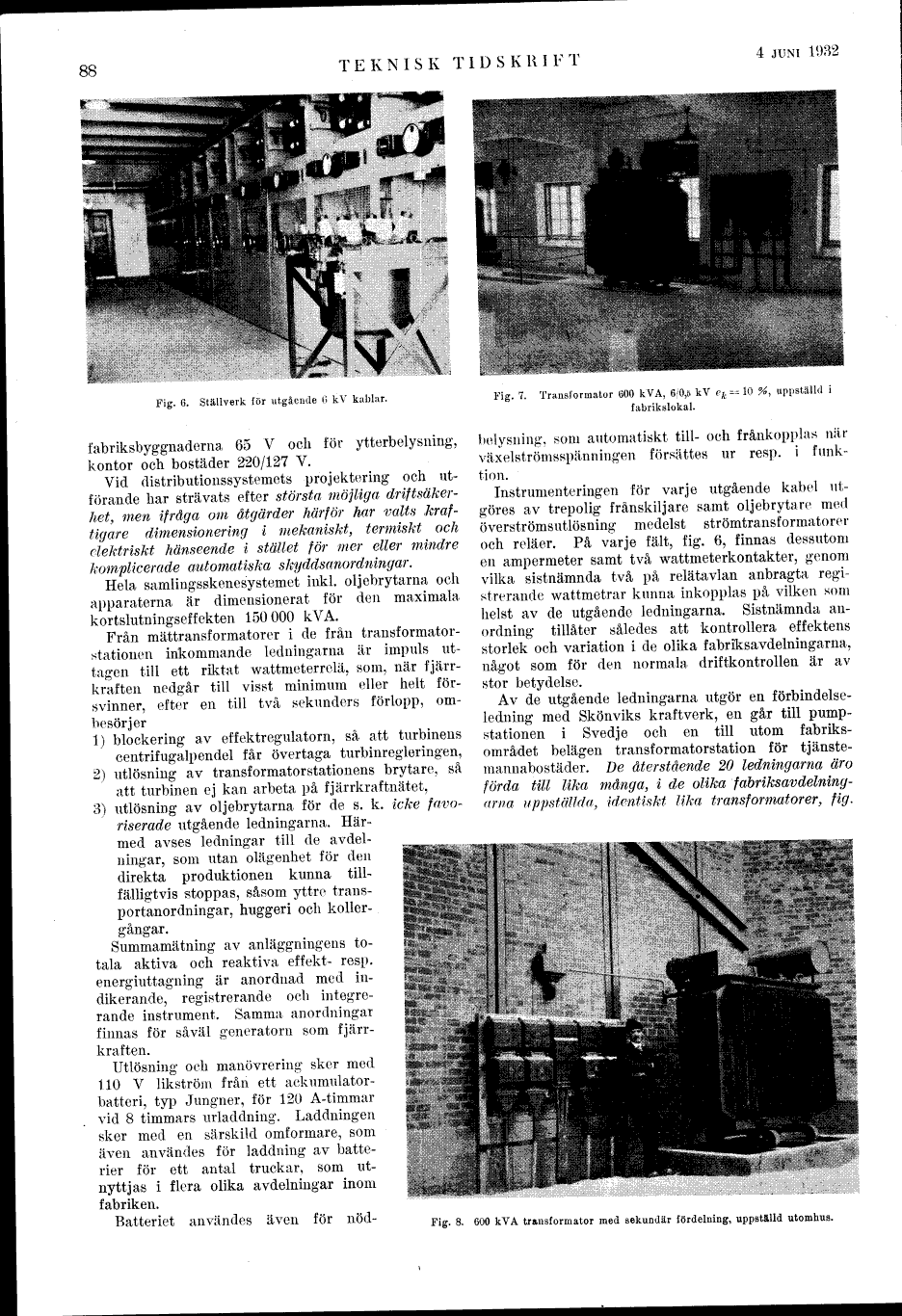

TEKNISK TIDS K 111 F T
4 JUNI 1932
Fig. 6. Ställverk för utgående G kV kablar.
fabriksbyggnaderna 65 V och för ytterbelysning,
kontor och bostäder 220/127 V.
Vid distributionssystemets projektering och
utförande har strävats efter största möjliga
driftsäkerhet, men ifråga om åtgärder härför har valts
kraftigare dimensionering i mekaniskt, termiskt och
elektriskt hänseende i stället för mer eller mindre
komplicerade automatiska skyddsanordningar.
Hela samlingsskenesystemet inkl. oljebrytarna och
apparaterna är dimensionerat för den maximala
kortslutningseffekten 150000 kVA.
Från mättransformatorer i de från
transformator-stationen inkommande ledningarna är impuls
uttagen till ett riktat wattmeterrelä, som, när
fjärr-kraften nedgår till visst minimum eller helt
försvinner, efter en till två sekunders förlopp,
ombesörjer
1) blockering av effektregulatorn, så att turbinens
centrifugalpendel får övertaga turbinregleringen,
2) utlösning av transformatorstationens brytare, så
att turbinen ej kan arbeta på f j ärrkraftnätet,
3) utlösning av oljebrytarna för de s. k. icke
favoriserade utgående ledningarna.
Härmed avses ledningar till de
avdelningar, som utan olägenhet för den
direkta produktionen kunna
tillfälligtvis stoppas, såsom yttre
transportanordningar, huggeri och
kollergångar.
Summamätning av anläggningens
totala aktiva och reaktiva effekt- resp.
energiuttagning är anordnad med
in-dikerande, registrerande och
integrerande instrument. Samma anordningar
finnas för såväl generatorn som
fjärr-kraften.
Utlösning och manövrering sker med
110 V likström från ett
ackumulatorbatteri, typ Jungner, för 120 A-timmar
vid 8 timmars urladdning. Laddningen
sker med en särskild omformare, som
även användes för laddning av
batterier för ett antal truckar, som
utnyttjas i flera olika avdelningar inom
fabriken.
Batteriet användes även för nöd-
Fig. 7. Transformator 600 kV A, 6/0,6 kV ek - 10 %, uppställd i
fabrikslokal.
belysning, som automatiskt till- och frånkopplas när
växelströmsspänningen försättes ur resp. i
funktion.
Instrumenteringen för varje utgående kabel
utgöres av trepolig frånskiljare samt oljebrytare med
överströmsutlösning medelst strömtransformatorer
och reläer. På varje fält, fig. 6, finnas dessutom
en ampermeter samt två wattmeterkontakter, genom
vilka sistnämnda två på relätavlan anbragta
registrerande wattmetrar kunna inkopplas på vilken som
helst av de utgående ledningarna. Sistnämnda
anordning tillåter således att kontrollera effektens
storlek och variation i de olika fabriksavdelningarna,
något som för den normala driftkontrollen är av
stor betydelse.
Av de utgående ledningarna utgör en
förbindelseledning med Skönviks kraftverk, en går till
pumpstationen i Svedje och en till utom
fabriksområdet belägen transformator station för
tjänstemannabostäder. De återstående 20 ledningarna äro
förda till lika många, i de olika
fabriksavdelningarna uppställda, identiskt lika transformatorer, fig.
Fig. 8. 600 kVA transformator med sekundär fördelning, uppställd utomhus.
