19 MARS 1932
MEKANIK
P r a 11 £ W h i t n e y har
placerat drivningen för sin
av-backningsanordning på
svarvens baksida, varigenom
ingen av dennas vanliga delar
behöver demonteras vid
apte-rande av anordningen.
Svarvens normala slider
användas, tvärsliden för radiell och
hela släden för axiell
avback-ning samt för spiraler
kombineras dessa två rörelser.
Härigenom är avsett att
vinnas, utom att inga extra
delar behöva påmonteras, att de
långa slider, som finnas å
släde och tvärslid, komma till
användning vid avbackning
lika som vid vanlig
Svarvning. Avbackningsrörelserna
bli härigenom stadigare än
om endast topp sliden utför
rörelsen, såsom vid andra konstruktioner. L o d g e
& Shipley har likaledes placerat drivanordningen
för avbackningen på svarvens baksida; i
efterskär-ningsrörelserna deltager endast toppsliden. Den
amerikanska firman Le Blond driver
avbacknings-anordningen från svarvens framsida, men genom en
särskild anordning med kammarna kunna praktiskt
taget alla arbeten inom efterskärningsanordningens
kapacitet, utom mycket extrema fall, utföras utan
vinkelinstälming< hos kullänkarna.
Om avbackning förekommer i någon större
utsträckning är givetvis en specialmaskin att föredraga.
En svarv med påmonterbar anordning blir nämligen
aldrig lika universal, som en specialmaskin; så kan
exempelvis en spiralskuren fasonfräs icke utan stora
kostnader bearbetas på annat sätt än i specialsvarv.
I Sverige torde dylika specialsvarvar av Reineckers
tillverkning vara de mest använda. En alldeles ny
anordning för avbackning av fasonfräsar, ävensom
för all slags fasonsvarvning är den amerikanska
firman K e 11 e r’s, å elektrisk väg automatiska kontroll,
monterad å M o n a r c h’s verktygssvarv.1 Av
uppmätta och indikerade arbetsresultat att döma kan ett
i E. LUNDGREN : "Verktygsmaskiner på Leipziger-mässan
1931", Tekn. tidskrift, Mekanik, maj, 1931.

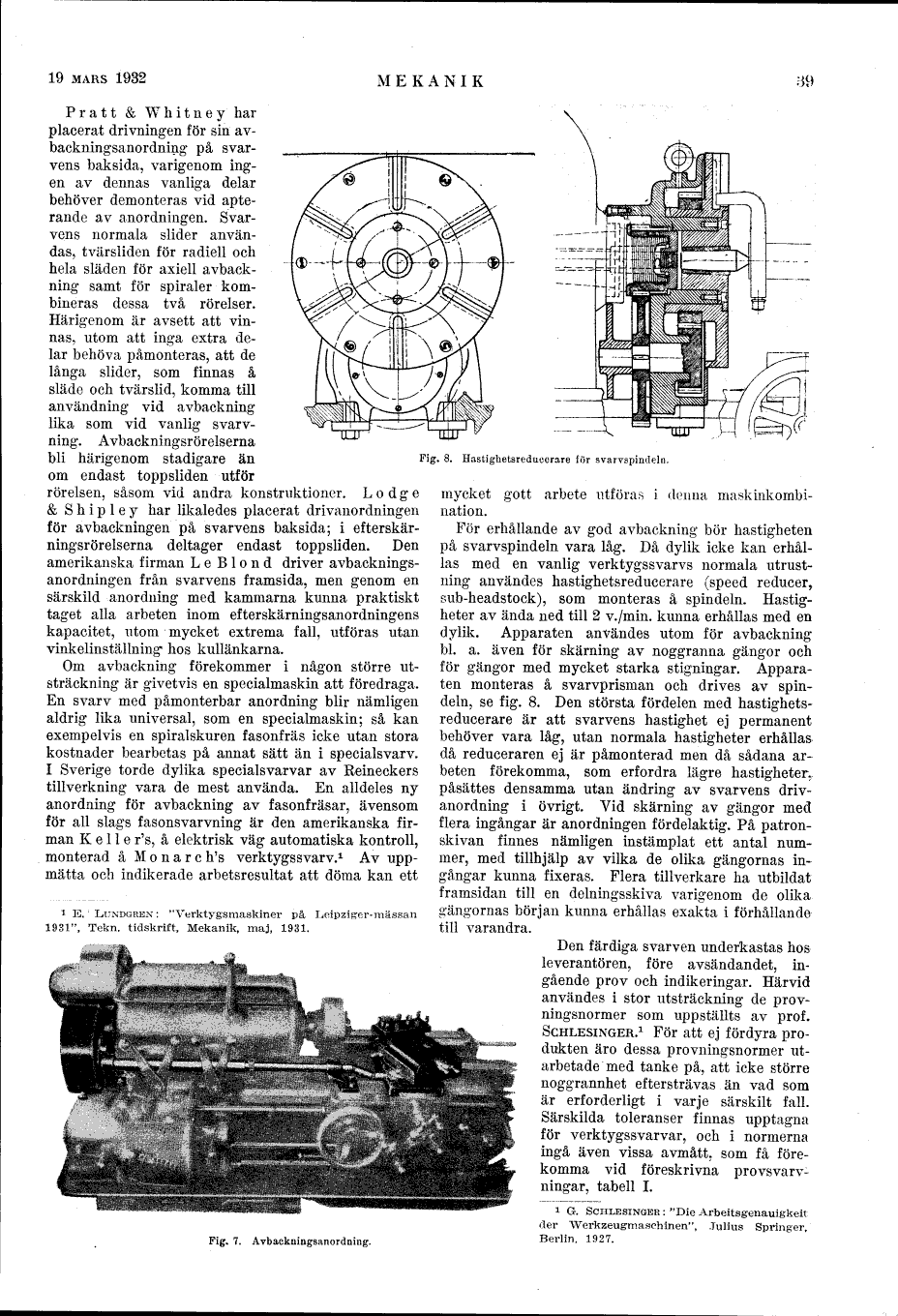

Fig. 8. Hastighetsreducerare för svarvspindeln.
Fig. 7. Avbackningsanordning.
mycket gott arbete utföras i denna
maskmkombi-nation.
För erhållande av god avbackning bör hastigheten
på svarvspindeln vara låg. Då dylik icke kan
erhållas med en vanlig verk tygs s varvs normala
utrustning användes hastighetsreducerare (speed reducer,
sub-headstock), som monteras å spindeln.
Hastigheter av ända ned till 2 v./min. kunna erhållas med en
dylik. Apparaten användes utom för avbackning
bl. a. även för skärning av noggranna gängor och
för gängor med mycket starka stigningar.
Apparaten monteras å svarvprisman och drives av
spindeln, se fig. 8. Den största fördelen med
hastighetsreducerare är att svarvens hastighet ej permanent
behöver vara låg, utan normala hastigheter erhållas
då reduceraren ej är påmonterad men då sådana
arbeten förekomma, som erfordra lägre hastigheten,
påsättes densamma utan ändring av svarvens
driv-anordning i övrigt. Vid skärning av gängor med
flera ingångar är anordningen fördelaktig. På
patronskivan finnes nämligen instämplat ett antal
nummer, med tillhjälp av vilka de olika gängornas
ingångar kunna fixeras. Flera tillverkare ha utbildat
framsidan till en delningsskiva varigenom de olika
gängornas början kunna erhållas exakta i förhållande
till varandra.
Den färdiga svarven underkastas hos
leverantören, före avsändandet,
ingående prov och indikeringar. Härvid
användes i stor utsträckning de
provningsnormer som uppställts av prof.
ScHLESiNGER.1 För att ej fördyra
produkten äro dessa provningsnormer
utarbetade med tanke på, att icke större
noggrannhet eftersträvas än vad som
är erforderligt i varje särskilt fall.
Särskilda toleranser finnas upptagna
för verktygssvarvar, och i normerna
ingå även vissa avmått, som få
förekomma vid föreskrivna
provsvarv-ningar, tabell I.
i G. SCHLESINGER : "Die Arbeitsgenauigkeit
der Werkzeugmaschinen", Julius Springer,
Berlin, 1927.
