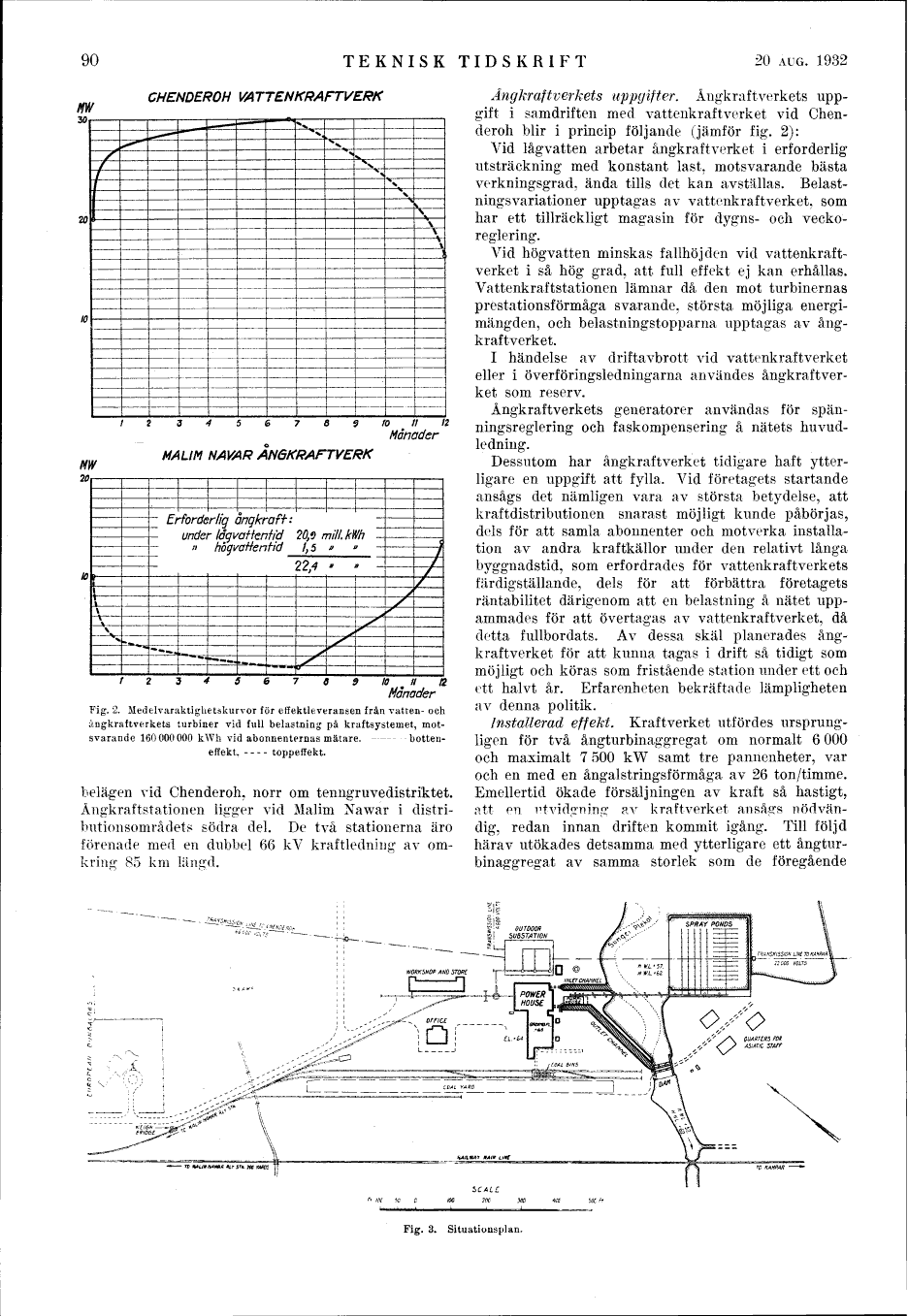

90
TEKNISK TIDSKRIFT
20 AUG. 1932
CHENDEROH VATTENKRAFTVERK
8 9 10 11 12
Månader
2 3 4 S 6 8 9 10 11 12
Månader
Fig. 2. Medelvaraktighetskurvor för effektleveransen från vatten- och
ångkraftverkets turbiner vid full belastning på kraftsystemet,
motsvarande 160000000 kWh vid abonnenternas mätare. botteneffekt. ––-toppeffekt.
belägen vid Chenderoh, norr om tenngruvedistriktet.
Ångkraftstationen ligger vid Malim Nawar i
distributionsområdets södra del. De två stationerna äro
förenade med en dubbel 66 kV kraftledning av
omkring 85 km längd.
Ångkraftverkets uppgifter. Ångkraftverkets
uppgift i samdriften med vattenkraftverket vid Chenderoh blir i princip följande (jämför fig. 2):
Vid lågvatten arbetar ångkraftverket i erforderlig
utsträckning med konstant last. motsvarande bästa
verkningsgrad, ända tills det kan avställas.
Belastningsvariationer upptagas av vattenkraftverket, som
har ett tillräckligt magasin för dygns- och
veckoreglering.
Vid högvatten minskas fallhöjden vid
vattenkraftverket i så hög grad, att full effekt ej kan erhållas.
Vattenkraftstationen lämnar då den mot turbinernas
prestationsförmåga svarande, största möjliga
energimängden, och belastningstopparna upptagas av
ångkraftverket.
I händelse av driftavbrott vid vattenkraftverket
eller i överföringsledningarna användes
ångkraftverket som reserv.
Ångkraftverkets generatorer användas för spänningsreglering och faskompensering å nätets
huvudledning.
Dessutom har ångkraftverket tidigare haft
ytterligare en uppgift att fylla. Vid företagets startande
ansågs det nämligen vara av största betydelse, att
kraftdistributionen snarast möjligt kunde påbörjas,
dels för att samla abonnenter och motverka
installation av andra kraftkällor under den relativt långa
byggnadstid, som erfordrades för vattenkraftverkets
färdigställande, dels för att förbättra företagets
räntabilitet därigenom att en belastning å nätet
uppammades för att övertagas av vattenkraftverket, då
detta fullbordats. Av dessa skäl planerades
ångkraftverket för att kunna tagas i drift så tidigt som
möjligt och köras som fristående station under ett och
ett halvt år. Erfarenheten bekräftade lämpligheten
av denna politik.
Installerad effekt. Kraftverket utfördes
ursprungligen för två ångturbinaggregat om normalt 6 000
och maximalt 7 500 kW samt tre pannenheter, var
och en med en ångalstringsförmåga av 26 ton/timme.
Emellertid ökade försäljningen av kraft så hastigt,
att en utvidgning av kraftverket ansågs
nödvändig, redan innan driften kommit igång. Till följd
härav utökades detsamma med ytterligare ett
ångturbinaggregat av samma storlek som de föregående
Fig. 3. Situationsplan.
