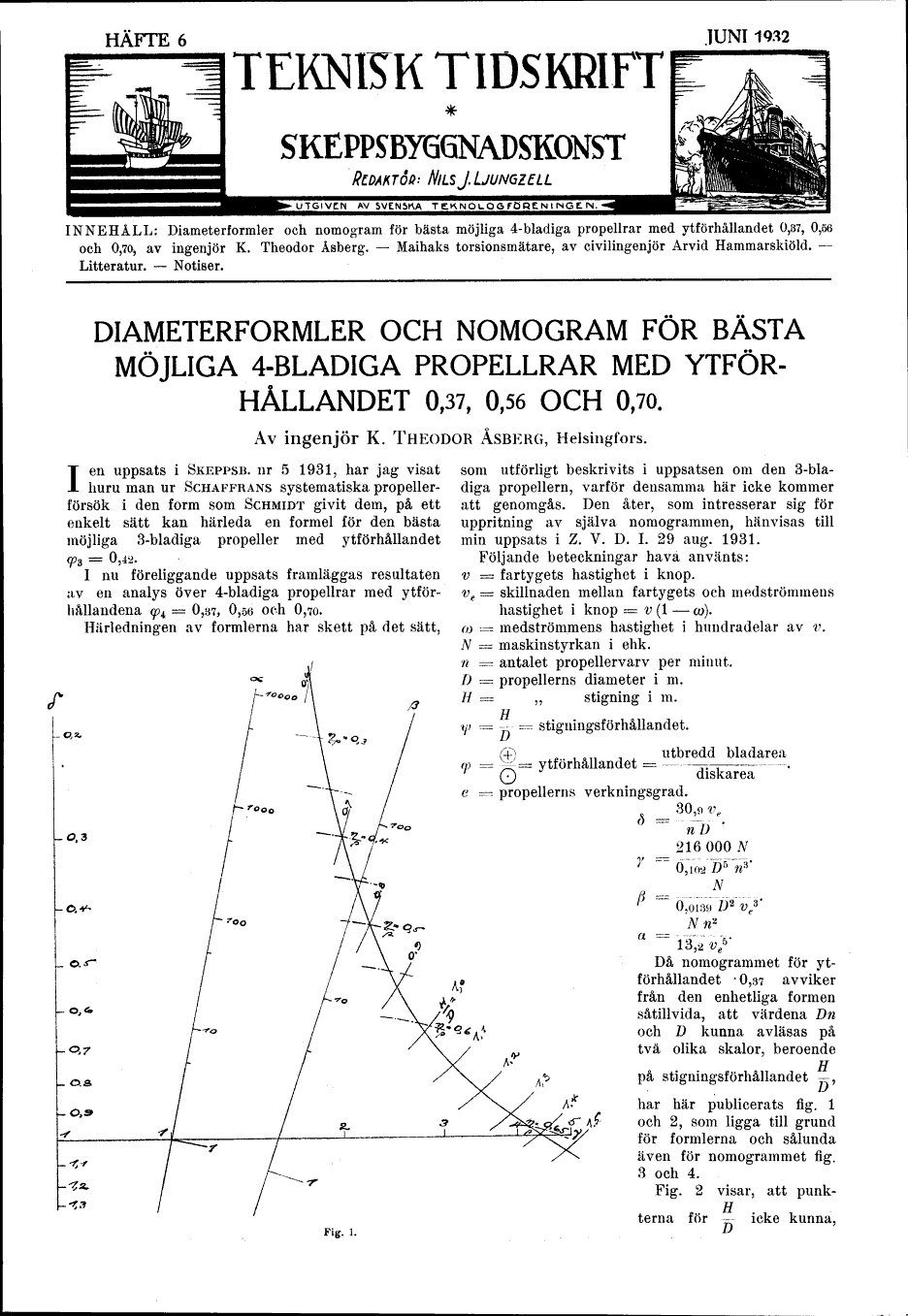

HÄFTE 6
TEKNISK TIDSKRIFT
JUNI1*12
SKEPPSBTGGNADSKONST
RWAKTOB: NILS J. LJUNGZELL
UTGIVEN AV SVENSKA T EKN Q IQ G Fö RE N l CNQ E. N.
INNEHÅLL: Diameterformler och nomogram för bästa möjliga 4-bladiga propellrar med ytförhållandet 0,37, 0,56
och 0,?a, av ingenjör K. Theodor Åsberg. - Maihaks torsionsmätare, av civilingenjör Arvid Hammarskiöld. -
Litteratur. - Notiser.
DIAMETERFORMLER OCH NOMOGRAM FÖR BÄSTA
MÖJLIGA 4-BLADIGA PROPELLRAR MED
YTFÖRHÅLLANDET 0,37, 0,56 OCH 0,70.
Av ingenjör K. THEODOR ÅSBERG, Helsingfors.
en uppsats i SKEPPSB. nr 5 1931, har jag visat
huru man ur SCHAFFRANS systematiska
propellerförsök i den form som SCHMIDT givit dem, på ett
enkelt sätt kan härleda en formel för den bästa
möjliga 3-bladiga propeller med ytförhållandet
9?3 = 0,42.
I nu föreliggande uppsats framläggas resultaten
av en analys över 4-bladiga propellrar med
ytför-hållandena <^4 = 0,37, 0,56 och 0,70.
Härledningen av formlerna har skett på det sätt.
som utförligt beskrivits i uppsatsen om den
3-bladiga propellern, varför densamma här icke kommer
att genomgås. Den åter, som intresserar sig för
uppritning av själva nomogrammen, hänvisas till
min uppsats i Z. V. D. L 29 aug. 1931.
Följande beteckningar hava använts:
v = fartygets hastighet i knop.
ve = skillnaden mellan fartygets och medströmmens
hastighet i knop = v (l - co).
o) = medströmmens hastighet i hundradelar av v.
N = maskinstyrkan i ehk.
n = antalet propellervarv per minut.
D = propellerns diameter i m.
# = " stigning i m.
TT
’ip - -~- - stigningsförhållandet.
ff) utbredd bladarea
cp = -~^- = ytförhållandet = - - TT-I –––––––- .
’ Q diskarea
e - propellerns verkningsgrad.
30,9 ve
n D ’
216 000 N
N
0,0139
TV n*
fi =
Då nomogrammet för
ytförhållandet . 0,37 avviker
från den enhetliga formen
såtillvida, att värdena Dn
och D kunna avläsas på
två olika skalor, beroende
TT
på stigningsförhållandet - ,
har här publicerats fig. l
och 2, som ligga till grund
för formlerna och sålunda
även för nomogrammet fig.
3 och 4.
Fig. 2 visar, att punk-
terna
Fig. 1.
– icke kunna,
