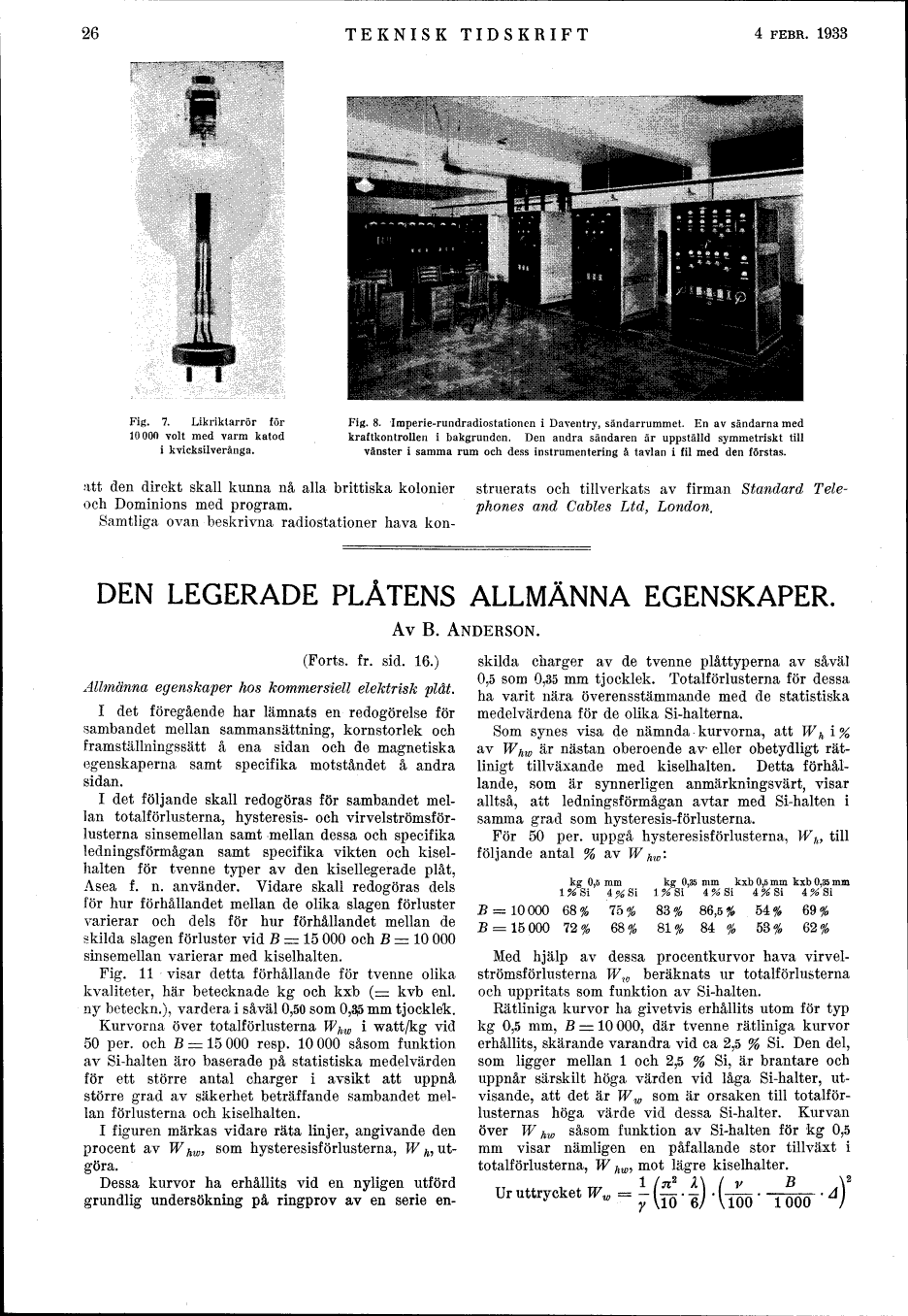

26
TEKNISK TIDSKRIFT
4 FEBR. 1933
.c.
Fig. 7. Likriklarrör för
10000 volt med varm katod
i kvicksilverånga.
Fig. 8. Imperie-rundradiostationcn i Daventry, sändarrummet. En av sändarna med
kraftkontrollen i bakgrunden. Den andra sändaren är uppställd symmetriskt till
vänster i samma rum och dess instrumentering å tavlan i fil med den förstas.
att den direkt skall kunna nå alla brittiska kolonier
och Dominions med program.
Samtliga ovan beskrivna radiostationer hava kon-
struerats och tillverkats av firman Standard
Tele-phones and Cables Ltd, London.
DEN LEGERADE PLÅTENS ALLMÄNNA EGENSKAPER.
Av B. ANDERSON.
(Forts. fr. sid. 16.)
Allmänna egenskaper hos kommersiell elektrisk plåt.
I det föregående har lämnats en redogörelse för
sambandet mellan sammansättning, kornstorlek och
framställningssätt å ena sidan och de magnetiska
egenskaperna samt specifika motståndet å andra
sidan.
I det följande skall redogöras för sambandet
mellan totalförlusterna, hysteresis- och
Virvelströmsförlusterna sinsemellan samt mellan dessa och specifika
ledningsförmågan samt specifika vikten och
kisel-halten för tvenne typer av den kisellegerade plåt,
Asea f. n. använder. Vidare skall redogöras dels
för hur förhållandet mellan de olika slagen förluster
varierar och dels för hur förhållandet mellan de
skilda slagen förluster vid B - 15 000 och B - 10 000
sinsemellan varierar med kiselhalten.
Fig. 11 visar detta förhållande för tvenne olika
kvaliteter, här betecknade kg och kxb (= kvb enl.
ny beteckn.), vardera i såväl 0,50 som 0,^5 mm tjocklek.
Kurvorna över totalförlusterna Whw i watt/kg vid
50 per. och B -15 000 resp. 10 000 såsom funktion
av Si-halten äro baserade på statistiska medelvärden
för ett större antal charger i avsikt att uppnå
större grad av säkerhet beträffande sambandet
mellan förlusterna och kiselhalten.
I figuren märkas vidare räta linjer, angivande den
procent av W hW9 som hysteresisförlusterna, W h,
utgöra.
Dessa kurvor ha erhållits vid en nyligen utförd
grundlig undersökning på ringprov av en serie en-
skilda charger av de tvenne plåttyperna av såväl
0,5 som 0,35 mm tjocklek. Totalförlusterna för dessa
ha varit nära överensstämmande med de statistiska
medelvärdena för de olika Si-halterna.
Som synes visa de nämnda kurvorna, att Wh i%
av W/iw är nästan oberoende av eller obetydligt
rätlinigt tillväxande med kiselhalten. Detta
förhållande, som är synnerligen anmärkningsvärt, visar
alltså, att ledningsförmågan avtar med Si-halten i
samma grad som hysteresis-förlusterna.
För 50 per. uppgå hysteresisförlusterna, Wh, till
följande antal % av W hw:
kg 0,5 mm kg 0,35 mm kxb 0,5 mm kxb 0,35 mm
l % Si 4 % Si l % Si 4 % Si 4 % Si 4 % Si
5 = 10000 68% 75% 83% 86,5% 54% 69%
5 = 15000 72% 68% 81% 84 % 53% 62%
Med hjälp av dessa procentkurvor hava
Virvelströmsförlusterna Ww beräknats ur totalförlusterna
och uppritats som funktion av Si-halten.
Rätliniga kurvor ha givetvis erhållits utom för typ
kg 0,5 mm, 5 = 10000, där tvenne rätliniga kurvor
erhållits, skärande varandra vid ca 2,5 % Si. Den del,
som ligger mellan l och 2,5 % Si, är brantare och
uppnår särskilt höga värden vid låga Si-halter,
utvisande, att det är Ww som är orsaken till
totalförlusternas höga värde vid dessa Si-halter. Kurvan
över W hw såsom funktion av Si-halten för kg 0,5
mm visar nämligen en påfallande stor tillväxt i
totalförlusterna, W hw, mot lägre kiselhalter.
Ur uttrycket Ww = -1 -
.__
O 6/ 100 1000
