102

TEKNISK TIDSKRIFT

l JULI 1933

Glödlampa
Diatermiapparat

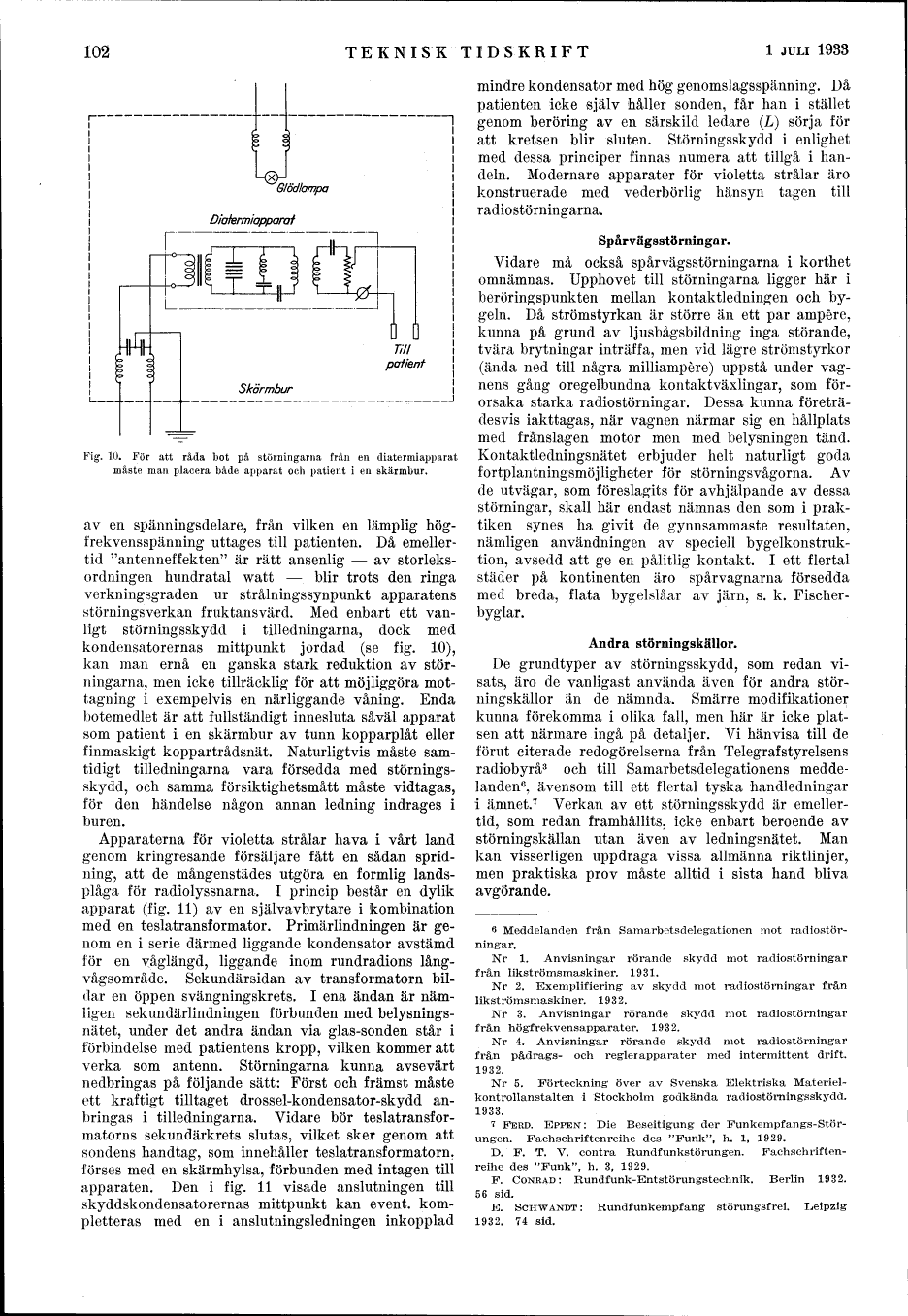

Fig. 10. För att råda bot på störningarna från en diatermiapparat
måste man placera både apparat och patient i en skärmbur.

av en spänningsdelare, från vilken en lämplig
hög-frekvensspänning uttages till patienten. Då
emellertid "antenneffekten" är rätt ansenlig - av
storleksordningen hundratal watt - blir trots den ringa
verkningsgraden ur strålningssynpunkt apparatens
störningsverkan fruktansvärd. Med enbart ett
vanligt störningsskydd i tilledningarna, dock med
kondensatorernas mittpunkt jordad (se fig. 10),
kan man ernå en ganska stark reduktion av
störningarna, men icke tillräcklig för att möjliggöra
mottagning i exempelvis en närliggande våning. Enda
botemedlet är att fullständigt innesluta såväl apparat
som patient i en skärmbur av tunn kopparplåt eller
finmaskigt koppartrådsnät. Naturligtvis måste
samtidigt tilledningarna vara försedda med
störningsskydd, och samma försiktighetsmått måste vidtagas,
för den händelse någon annan ledning indrages i
buren.

Apparaterna för violetta strålar hava i vårt land
genom kringresande försäljare fått en sådan
spridning, att de mångenstädes utgöra en formlig
landsplåga för radiolyssnarna, I princip består en dylik
apparat (fig. 11) av en självavbrytare i kombination
med en teslatransformator. Primärlindningen är
genom en i serie därmed liggande kondensator avstämd
för en våglängd, liggande inom rundradions långvågsområde. Sekundärsidan av transformatorn
bildar en öppen svängningskrets. I ena ändan är
nämligen sekundärlindningen förbunden med
belysnings-nätet, under det andra ändan via glas-sonden står i
förbindelse med patientens kropp, vilken kommer att
verka som antenn. Störningarna kunna avsevärt
nedbringas på följande sätt: Först och främst måste
ett kraftigt tilltaget drossel-kondensator-skydd
anbringas i tilledningarna. Vidare bör teslatransformatorns sekundärkrets slutas, vilket sker genom att
Sondéns handtag, som innehåller teslatransformatorn.
förses med en skärmhylsa, förbunden med intagen till
apparaten. Den i fig. 11 visade anslutningen till
skyddskondensatorernas mittpunkt kan event.
kompletteras med en i anslutningsledningen inkopplad

mindre kondensator med hög genomslagsspänning. Då
patienten icke själv håller sonden, får han i stället
genom beröring av en särskild ledare (L) sörja för
att kretsen blir sluten. Störningsskydd i enlighet
med dessa principer finnas numera att tillgå i
handeln. Modernare apparater för violetta strålar äro
konstruerade med vederbörlig hänsyn tagen till
radiostörningarna.

Spårvägsstörningar.

Vidare må också spårvägsstörningarna i korthet
omnämnas. Upphovet till störningarna ligger här i
beröringspunkten mellan kontaktledningen och
bygeln. Då strömstyrkan är större än ett par ampere,
kunna på grund av ljusbågsbildning inga störande,
tvära brytningar inträffa, men vid lägre strömstyrkor
(ända ned till några milliampére) uppstå under
vagnens gång oregelbundna kontaktväxlingar, som
förorsaka starka radiostörningar. Dessa kunna
företrädesvis iakttagas, när vagnen närmar sig en hållplats
med frånslagen motor men med belysningen tänd.
Kontaktledningsnätet erbjuder helt naturligt goda
fortplantningsmöjligheter för störningsvågorna. Av
de utvägar, som föreslagits för avhjälpande av dessa
störningar, skall här endast nämnas den som i
praktiken synes ha givit de gynnsammaste resultaten,
nämligen användningen av speciell
bygelkonstruktion, avsedd att ge en pålitlig kontakt. I ett flertal
städer på kontinenten äro spårvagnarna försedda
med breda, flata bygelslåar av järn, s. k. Fischerbyglar.

Andra störningskällor.

De grundtyper av störningsskydd, som redan
visats, äro de vanligast använda även för andra
störningskällor än de nämnda. Smärre modifikationer
kunna förekomma i olika fall, men här är icke
platsen att närmare ingå på detaljer. Vi hänvisa till de
förut citerade redogörelserna från Telegrafstyrelsens
radiobyrå3 och till Samarbetsdelegationens
meddelanden6, ävensom till ett flertal tyska handledningar
i ämnet.7 Verkan av ett störningsskydd är
emellertid, som redan framhållits, icke enbart beroende av
störningskällan utan även av ledningsnätet. Man
kan visserligen uppdraga vissa allmänna riktlinjer,
men praktiska prov måste alltid i sista hand bliva
avgörande.

6 Meddelanden från Samarbetsdelegationen mot
radiostörningar.

Nr 1. Anvisningar rörande skydd mot radiostörningar
från likströmsmaskiner. 1931.

Nr 2. Exemplifiering av skydd mot radiostörningar från
likströmsmaskiner. 1932.

Nr 3. Anvisningar rörande skydd mot radiostörningar
från högfrekvensapparater. 1932.

Nr 4. Anvisningar rörande skydd mot radiostörningar
från pådrags- och regler apparater med intermittent drift.
1932.

Nr 5. Förteckning över av Svenska Elektriska Materielkontrollanstalten i Stockholm godkända radiostörningsskydd.
1933.

7 FERD. EPPEN: Die Beseitigung der
Funkempfangs-Stör-ungen. Fachschriftenreihe des "Funk", h. l, 1929.

D. F. T. V. contra Rundfunkstörungen.
Fachschriftenreihe des "Funk", h. 3, 1929.

F. CONRAD: Rundfunk-Entstörungstechnik. Berlin 1932.
56 sid.

E. SCHWANDT : Rundfunkempfang störungsfrei. Leipzig
1932. 74 sid.
