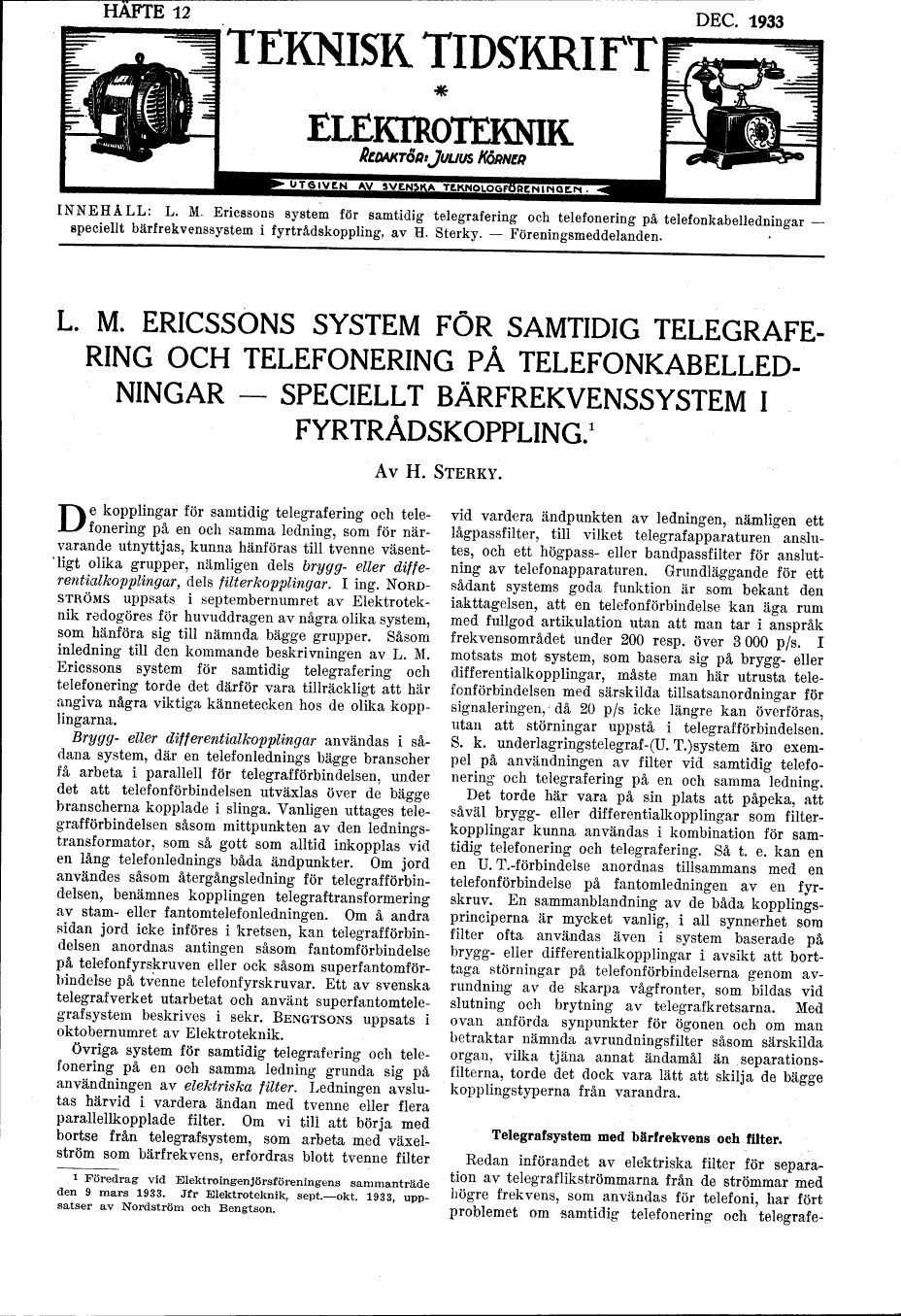

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

HÄFTE 12
DEC. 1933

TEKNISK TIDSKRIFT
ELEKTROTEKNIK.
Redaktör: Julius Körner

UTGIVEN AV SVENSKA TEKNOLOGFÖRENIGEN.

INNEHÅLL: L. M. Ericssons system för samtidig telegrafering och telefonering på telefonkabelledningar -
speciellt bärfrekvenssystem i fyrtrådskoppling, av H. Sterky. - Föreningsmeddelanden.

<h2>L. M. ERICSSONS SYSTEM FÖR SAMTIDIG
TELEGRAFERING OCH TELEFONERING PÅ
TELEFONKABELLEDNINGAR - SPECIELLT BÄRFREKVENSSYSTEM I
FYRTRÅDSKOPPLING.[1]</h2>

Av H. Sterky.

De kopplingar för samtidig telegrafering och
telefonering på en och samma ledning, som för
närvarande utnyttjas, kunna hänföras till tvenne
väsentligt olika grupper, nämligen dels brygg- eller
differentialkopplingar,
dels filterkopplingar. I ing.
Nordströms uppsats i septembernumret av
Elektroteknik redogöres för huvuddragen av några olika system,
som hänföra sig till nämnda bägge grupper. Såsom
inledning till den kommande beskrivningen av L. M.
Ericssons system för samtidig telegrafering och
telefonering torde det därför vara tillräckligt att här
angiva några viktiga kännetecken hos de olika
kopplingarna.

Brygg- eller differentialkopplingar användas i
sådana system, där en telefonlednings bägge branscher
få arbeta i parallell för telegrafförbindelsen, under
det att telefonförbindelsen utväxlas över de bägge
branscherna kopplade i slinga. Vanligen uttages
telegrafförbindelsen såsom mittpunkten av den
ledningstransformator, som så gott som alltid inkopplas vid
en lång telefonlednings båda ändpunkter. Om jord
användes såsom återgångsledning för
telegrafförbindelsen, benämnes kopplingen telegraftransformering
av stam- eller fantomtelefonledningen. Om å andra
sidan jord icke införes i kretsen, kan
telegrafförbindelsen anordnas antingen såsom fantomförbindelse
på telefonfyrskruven eller ock såsom
superfantomförbindelse på tvenne telefonfyrskruvar. Ett av svenska
telegrafverket utarbetat och använt
superfantomtelegrafsystem beskrives i sekr. Bengtsons uppsats i
oktobernumret av Elektroteknik.

Övriga system för samtidig telegrafering och
telefonering på en och samma ledning grunda sig på
användningen av elektriska filter. Ledningen
avslutas härvid i vardera ändan med tvenne eller flera
parallellkopplade filter. Om vi till att börja med
bortse från telegrafsystem, som arbeta med
växelström som bärfrekvens, erfordras blott tvenne filter
vid vardera ändpunkten av ledningen, nämligen ett
lågpassfilter, till vilket telegrafapparaturen
anslutes, och ett högpass- eller bandpassfilter för
anslutning av telefonapparaturen. Grundläggande för ett
sådant systems goda funktion är som bekant den
iakttagelsen, att en telefonförbindelse kan äga rum
med fullgod artikulation utan att man tar i anspråk
frekvensområdet under 200 resp. över 3 000 p/s. I
motsats mot system, som basera sig på brygg- eller
differentialkopplingar, måste man här utrusta
telefonförbindelsen med särskilda tillsatsanordningar för
signaleringen, då 20 p/s icke längre kan överföras,
utan att störningar uppstå i telegrafförbindelsen.
S. k. underlagringstelegraf-(U. T.)system äro
exempel på användningen av filter vid samtidig
telefonering och telegrafering på en och samma ledning.

Det torde här vara på sin plats att påpeka, att
såväl brygg- eller differentialkopplingar som
filterkopplingar kunna användas i kombination för
samtidig telefonering och telegrafering. Så t. e. kan en
en U. T.-förbindelse anordnas tillsammans med en
telefonförbindelse på fantomledningen av en
fyrskruv. En sammanblandning av de båda
kopplingsprinciperna är mycket vanlig, i all synnerhet som
filter ofta användas även i system baserade på
brygg- eller differentialkopplingar i avsikt att
borttaga störningar på telefonförbindelserna genom
avrundning av de skarpa vågfronter, som bildas vid
slutning och brytning av telegrafkretsarna. Med
ovan anförda synpunkter för ögonen och om man
betraktar nämnda avrundningsfilter såsom särskilda
organ, vilka tjäna annat ändamål än
separationsfilterna, torde det dock vara lätt att skilja de bägge
kopplingstyperna från varandra.

Telegrafsystem med bärfrekvens och filter.



Redan införandet av elektriska filter för
separation av telegraflikströmmarna från de strömmar med
högre frekvens, som användas för telefoni, har fört
problemet om samtidig telefonering och

[1] Föredrag vid Elektroingenjörsföreningens sammanträde
den 9 mars 1933. Jfr Elektroteknik, sept.-okt. 1933,
uppsatser av Nordström och Bengtson.
