2 DEC. 1933
ELEKTROTEKNIK
185
Till fyrtrådsledn. A

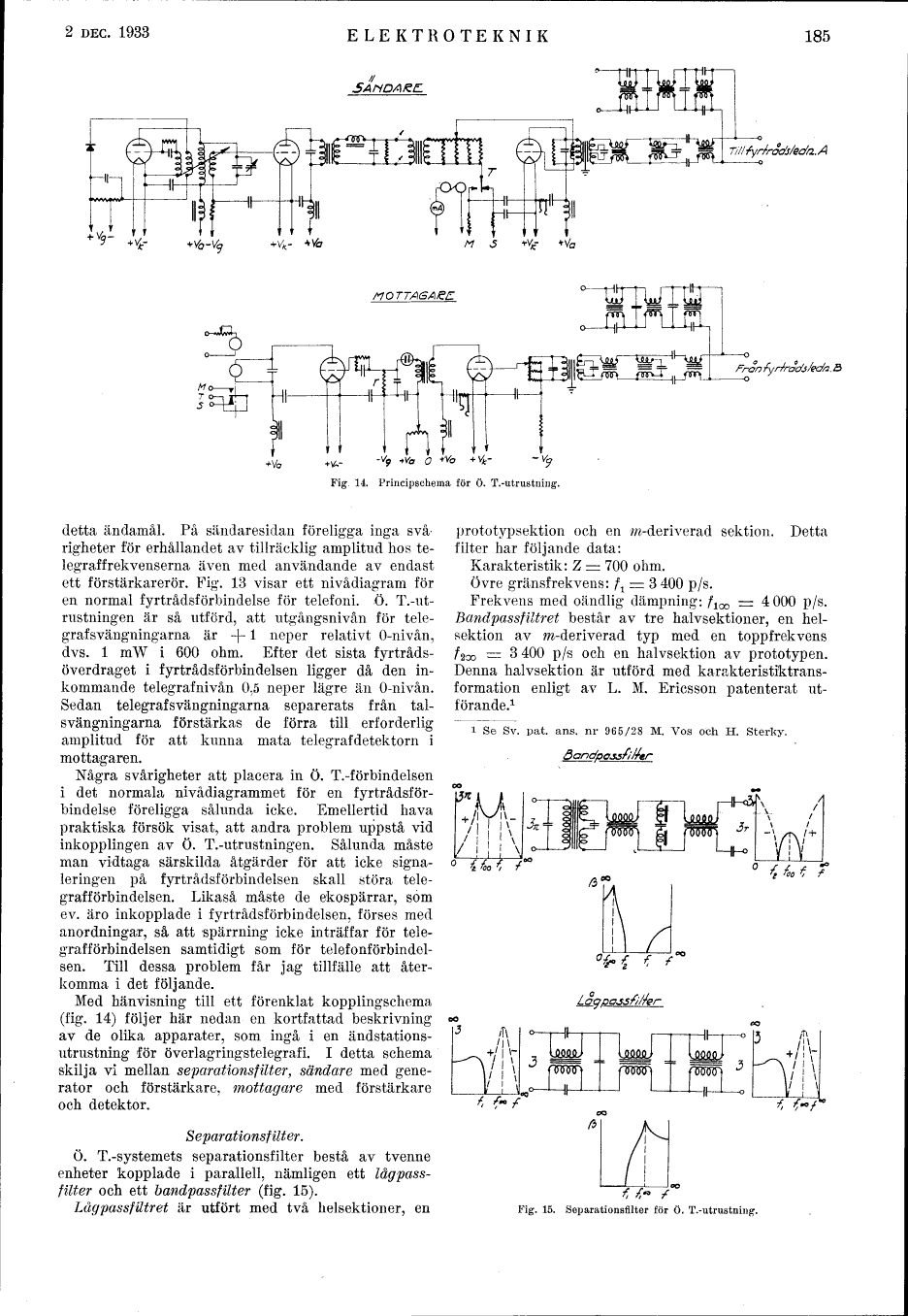

Fig. 14. Principschema för Ö. T.-utrustning.
detta ändamål. På sändaresidan föreligga inga
svårigheter för erhållandet av tillräcklig amplitud hos
telegraffrekvenserna även med användande av endast
ett förstärkarerör. Fig. 13 visar ett nivådiagram för
en normal fyrtrådsförbindelse för telefoni. Ö.
T.-ut-rustningen är så utförd, att utgångsnivån för
telegrafsvängningarna är + l neper relativt 0-nivån,
dvs. l mW i 600 ohm. Efter det sista
fyrtrådsöverdraget i fyrtrådsförbindelsen ligger då den
inkommande telegrafnivån 0.5 neper lägre än O-nivån.
Sedan telegrafsvängningarna separerats från
talsvängningarna förstärkas de förra till erforderlig
amplitud för att kunna mata telegrafdetektorn i
mottagaren.
Några svårigheter att placera in Ö. T.-förbindelsen
i det normala nivådiagrammet för en
fyrtrådsförbindelse föreligga sålunda icke. Emellertid hava
praktiska försök visat, att andra problem uppstå vid
inkopplingen av Ö. T.-utrustningen. Sålunda måste
man vidtaga särskilda åtgärder för att icke
signaleringen på fyrtrådsförbindelsen skall störa
telegrafförbindelsen. Likaså måste de ekospärrar, som
ev. äro inkopplade i fyrtrådsförbindelsen, förses med
anordningar, så att spärrning icke inträffar för telegrafförbindelsen samtidigt som för
telefonförbindelsen. Till dessa problem får jag tillfälle att
återkomma i det följande.
Med hänvisning till ett förenklat kopplingschema
(fig. 14) följer här nedan en kortfattad beskrivning
av de olika apparater, som ingå i en
ändstationsutrustning för överlagringstelegrafi. I detta schema
skilja vi mellan separationsfilter, sändare med
generator och förstärkare, mottagare med förstärkare
och detektor.
Separationsfilter.
Ö. T.-systemets separationsfilter bestå av tvenne
enheter kopplade i parallell, nämligen ett
lågpass-filter och ett bandpassfilter (fig. 15).
Lågpassfiltret är utfört med två helsektioner, en
prototypsektion och en m-deriverad sektion. Detta
filter har följande data:
Karakteristik: Z = 700 ohm.
Övre gränsfrekvens: f1 - 3 400 p/s.
Frekvens med oändlig dämpning: f1oo - 4000 p/s.
Bandpassfiltret består av tre halvsektioner, en
helsektion av m-deriverad typ med en toppfrekvens
f200 - 3400 p/s och en halvsektion av prototypen.
Denna halvsektion är utförd med karakteristiktransformation enligt av L. M. Ericsson patenterat
utförande.1
i Se Sv. pat. ans. nr 965/28 M. Vos och H. Sterky.
i t» t r
ttof ~
f, S
3
_^-
1
\
\ \ \ \
Fig. 15. Separationsfilter för Ö. T.-utrustning.
