TEKNISK TIDSKRIFT
13 MAJ 1933

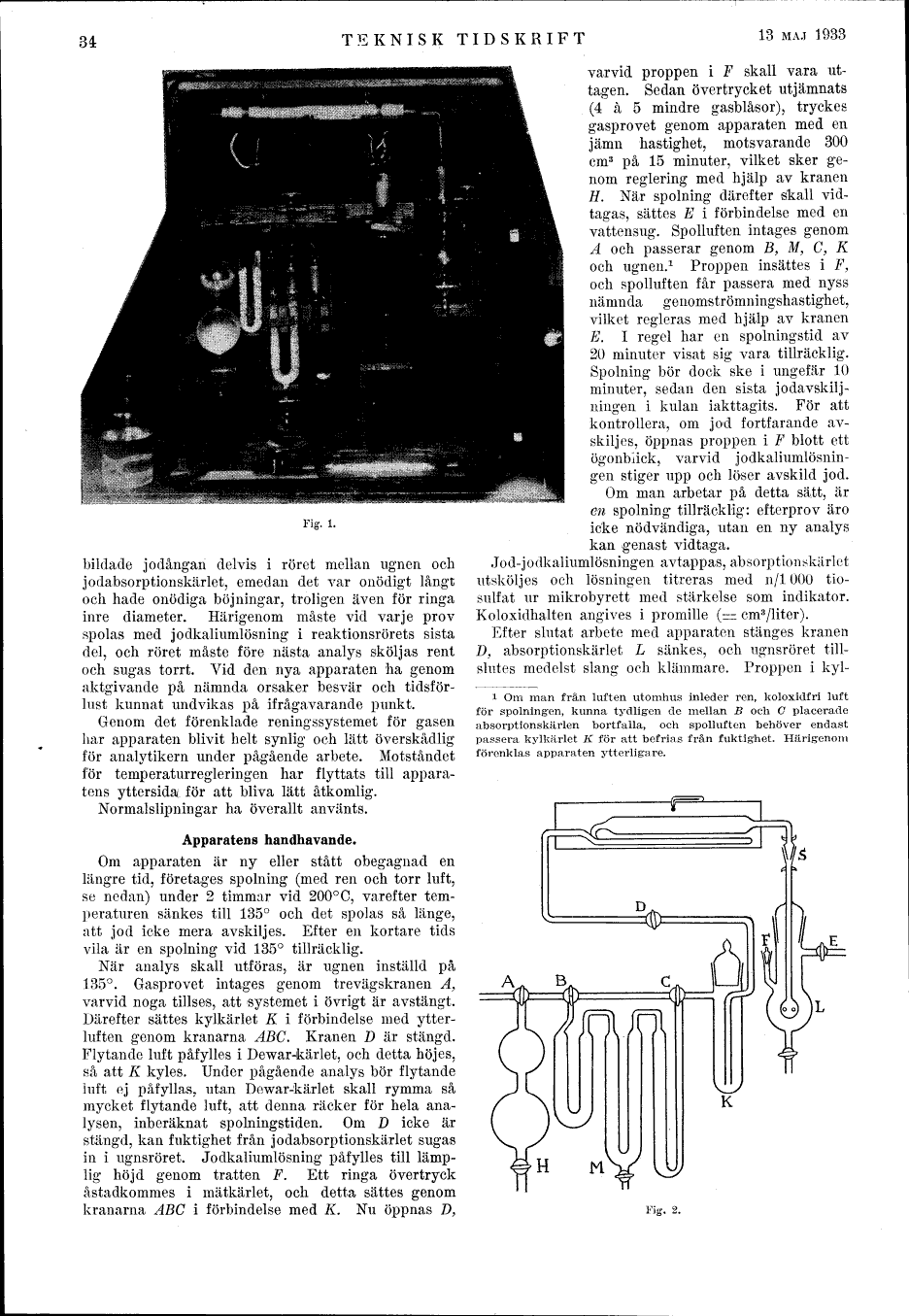

Fig. 1.
bildade jodångan delvis i röret mellan ugnen och
jodabsorptionskärlet, emedan det var onödigt långt
och hade onödiga böjningar, troligen även för ringa
inre diameter. Härigenom måste vid varje prov
spolas med jodkaliumlösning i reaktionsrörets sista
del, och röret måste före nästa analys sköljas rent
och sugas torrt. Vid den nya apparaten ha genom
aktgivande på nämnda orsaker besvär och
tidsförlust kunnat undvikas på ifrågavarande punkt.
Genom det förenklade reningssystemet för gasen
har apparaten blivit helt synlig och lätt överskådlig
för analytikern under pågående arbete. Motståndet
för temperaturregleringen har flyttats till
apparatens yttersida för att bliva lätt åtkomlig.
Normalslipningar ha överallt använts.
Apparatens handhavande.
Om apparaten är ny eller stått obegagnad en
längre tid, företages spolning (med ren och torr luft,
se nedan) under 2 timmar vid 200 0C, varefter
temperaturen sänkes till 135° och det spolas så länge,
att jod icke mera avskiljes. Efter en kortare tids
vila är en spolning vid 135° tillräcklig.
När analys skall utföras, är ugnen inställd på
135°. Gasprovet intages genom trevägskranen A,
varvid noga tillses, att systemet i övrigt är avstängt.
Därefter sättes kylkärlet K i förbindelse med
ytterluften genom kranarna ABC. Kranen D är stängd.
Flytande luft påfylles i Dewar-kärlet, och detta höjes,
så att K kyles. Under pågående analys bör flytande
luft ej påfyllas, utan Dewar-kärlet skall rymma så
mycket flytande luft, att denna räcker för hela
analysen, inberäknat spolningstiden. Om D icke är
stängd, kan fuktighet från jodabsorptionskärlet sugas
in i ugnsröret. Jodkaliumlösning påfylles till
lämplig höjd genom tratten F. Ett ringa övertryck
åstadkommes i mätkärlet, och detta sättes genom
kranarna ABC i förbindelse med K. Nu öppnas D,
varvid proppen i F skall vara
uttagen. Sedan övertrycket utjämnats
(4 å 5 mindre gasblåsor), tryckes
gasprovet genom apparaten med en
jämn hastighet, motsvarande 300
cm3 på 15 minuter, vilket sker
genom reglering med hjälp av kranen
H. När spolning därefter skall
vidtagas, sättes E i förbindelse med en
vattensug. Spolluften intages genom
A och passerar genom B, M, C, K
och ugnen.1 Proppen insattes i F,
och spolluften får passera med nyss
nämnda genomströmningshastighet,
vilket regleras med hjälp av kranen
E. l regel har en spolningstid av
20 minuter visat sig vara tillräcklig.
Spolning bör dock ske i ungefär 10
minuter, sedan den sista jodavskiljningen i kulan iakttagits. För att
kontrollera, om jod fortfarande
avskiljes, öppnas proppen i F blott ett
ögonblick, varvid jodkaliumlösningen stiger upp och löser avskild jod.
Om man arbetar på detta sätt, är
en spolning tillräcklig: efterprov äro
icke nödvändiga, utan en ny analys
kan genast vidtaga.
Jod-jodkaliumlösningen avtappas, absorptionskärlet
utsköljes och lösningen titreras med n/1000
tiosulfat ur mikrobyrett med stärkelse som indikator.
Koloxidhalten angives i promille (= cm3/liter).
Efter slutat arbete med apparaten stänges kranen
D, absorptionskärlet L sänkes, och ugnsröret
tillslutes medelst slang och klämmare. Proppen i kyl-
i Om man från luften utomhus inleder ren, koloxidfri luft
för spolningen, kunna tydligen de mellan B och C placerade
absorptionskärlen bortfalla, och spolluften behöver endast
passera kylkärlet K för att befrias från fuktighet. Härigenom
förenklas apparaten ytterligare.
