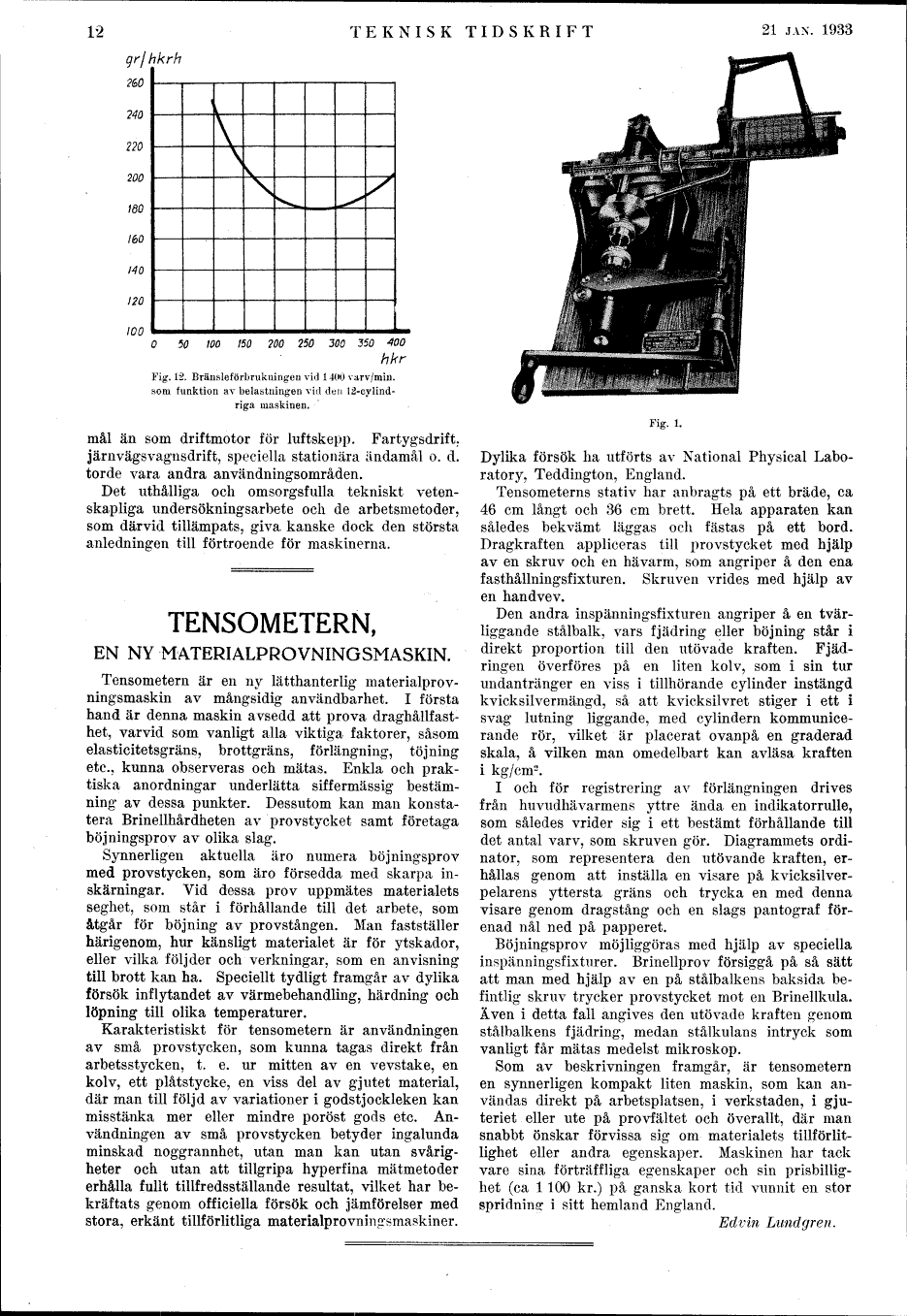

Fig. 12. Bränsleförbrukningen vid 1 400 varv/min. som

funktion av belastningen vid den 12-cylindriga maskinen.



ändamål än som driftmotor för luftskepp. Fartygsdrift,
järnvägsvagnsdrift, speciella stationåra ändamål o. d.
torde vara andra användningsområden.

Det uthålliga och omsorgsfulla tekniskt vetenskapliga
undersökningsarbete och de arbetsmetoder,
som därvid tillämpats, giva kanske dock den största
anledningen till förtroende för maskinerna.

TENSOMETERN,
EN NY MATERIALPROVNINGSMASKIN.


Tensometern är en ny lätthanterlig materialprovningsmaskin
av mångsidig användbarhet. I första
hand är denna maskin avsedd att prova draghållfasthet,
varvid som vanligt alla viktiga faktorer, såsom
elasticitetsgräns, brottgräns, förlängning, töjning
etc., kunna observeras och mätas. Enkla och
praktiska anordningar underlätta siffermässig
bestämning av dessa punkter. Dessutom kan man
konstatera Brinellhårdheten av provstycket samt företaga
böjningsprov av olika slag.

Synnerligen aktuella äro numera böjningsprov
med provstycken, som äro försedda med skarpa
inskärningar. Vid dessa prov uppmätes materialets
seghet, som står i förhållande till det arbete, som
åtgår för böjning av provstången. Man fastställer
härigenom, hur känsligt materialet är för ytskador,
eller vilka följder och verkningar, som en anvisning
till brott kan ha. Speciellt tydligt framgår av dylika
försök inflytandet av värmebehandling, härdning och
löpning till olika temperaturer.

Karakteristiskt för tensometern är användningen
av små provstycken, som kunna tagas direkt från
arbetsstycken, t. e. ur mitten av en vevstake, en
kolv, ett plåtstycke, en viss del av gjutet material,
där man till följd av variationer i godstjockleken kan
misstänka mer eller mindre poröst gods etc.
Användningen av små provstycken betyder ingalunda
minskad noggrannhet, utan man kan utan
svårigheter och utan att tillgripa hyperfina mätmetoder
erhålla fullt tillfredsställande resultat, vilket har
bekräftats genom officiella försök och jämförelser med
stora, erkänt tillförlitliga materialprovningsmaskiner.

illustration placeholder

Fig. 1.



Dylika försök ha utförts av National Physical
Laboratory, Teddington, England.

Tensometerns stativ har anbragts på ett bräde, ca
46 cm långt och 36 cm brett. Hela apparaten kan
således bekvämt läggas och fästas på ett bord.
Dragkraften appliceras till provstycket med hjälp
av en skruv och en hävarm, som angriper å den ena
fasthållningsfixturen. Skruven vrides med hjälp av
en handvev.

Den andra inspänningsfixturen angriper å en
tvärliggande stålbalk, vars fjädring eller böjning står i
direkt proportion till den utövade kraften.
Fjädringen överföres på en liten kolv, som i sin tur
undantränger en viss i tillhörande cylinder instängd
kvicksilvermängd, så att kvicksilvret stiger i ett i
svag lutning liggande, med cylindern kommunicerande
rör, vilket är placerat ovanpå en graderad
skala, å vilken man omedelbart kan avläsa kraften
i kg/cm2.

I och för registrering av förlängningen drives
från huvudhävarmens yttre ända en indikatorrulle,
som således vrider sig i ett bestämt förhållande till
det antal varv, som skruven gör. Diagrammets
ordinator, som representera den utövande kraften,
erhållas genom att inställa en visare på
kvicksilverpelarens yttersta gräns och trycka en med denna
visare genom dragstång och en slags pantograf
förenad nål ned på papperet.

Böjningsprov möjliggöras med hjälp av speciella
inspänningsfixturer. Brinellprov försiggå på så sätt
att man med hjälp av en på stålbalkens baksida
befintlig skruv trycker provstycket mot en Brinellkula.
Även i detta fall angives den utövade kraften genom
stålbalkens fjädring, medan stålkulans intryck som
vanligt får mätas medelst mikroskop.

Som av beskrivningen framgår, är tensometern
en synnerligen kompakt liten maskin, som kan
användas direkt på arbetsplatsen, i verkstaden, i
gjuteriet eller ute på provfältet och överallt, där man
snabbt önskar förvissa sig om materialets
tillförlitlighet eller andra egenskaper. Maskinen har tack
vare sina förträffliga egenskaper och sin prisbillighet
(ca 1 100 kr.) på ganska kort tid vunnit en stor
spridning; i sitt hemland England.         Edvin Lundgren.
