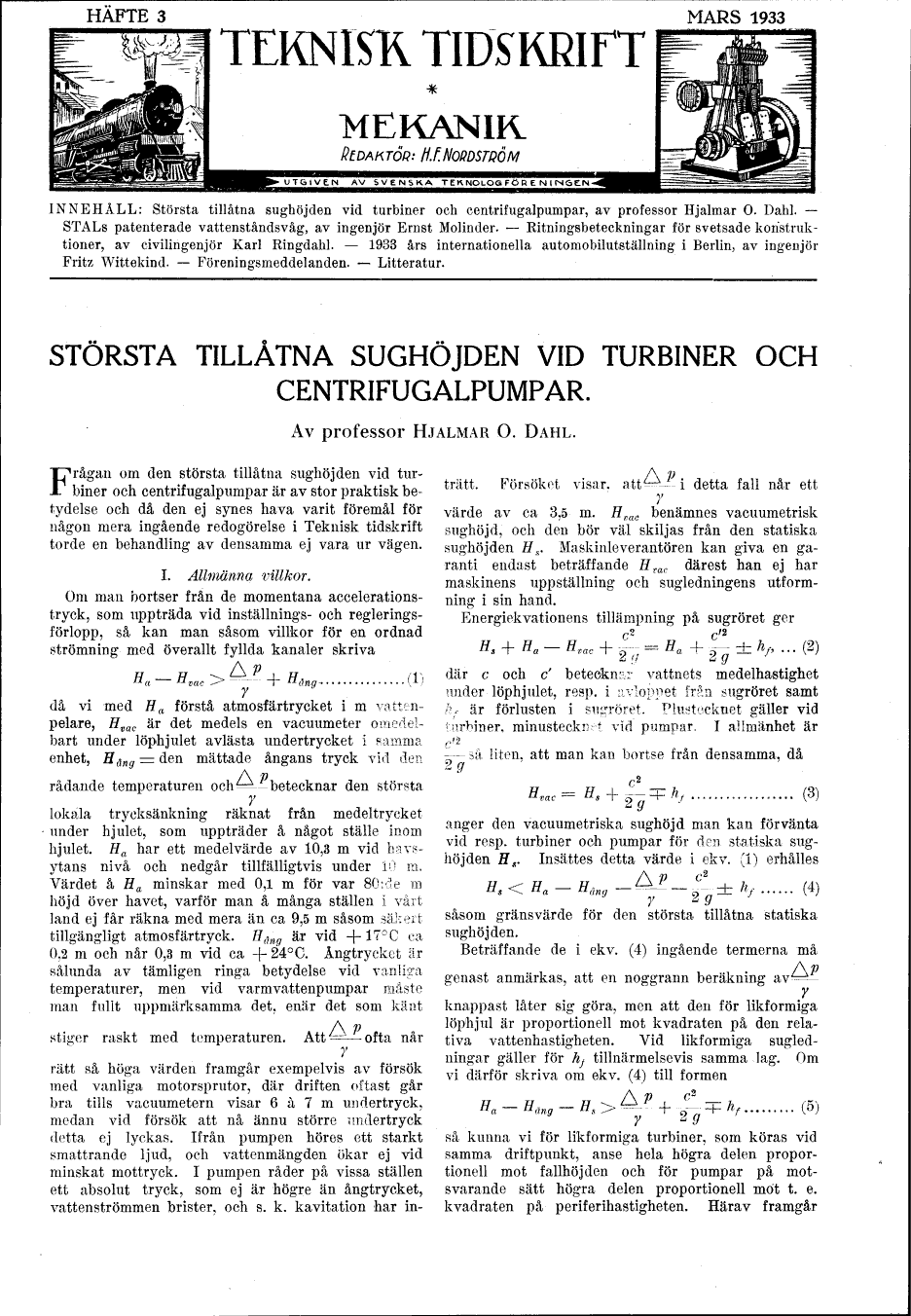

TEKNISK TIDSKRIFT
MEKANIK

HÄFTE 3         MARS 1933


REDAKTÖR: H.F. NORDSTRÖM
UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN


INNEHÅLL: Största tillåtna sughöjden vid turbiner och centrifugalpumpar, av professor Hjalmar O. Dahl. –
STALs patenterade vattenståndsvåg, av ingenjör Ernst Molinder. – Ritningsbeteckningar för svetsade
konstruktioner, av civilingenjör Karl Ringdahl. – 1933 års internationella automobilutställning i Berlin, av ingenjör
Fritz Wittekind. – Föreningsmeddelanden. – Litteratur.

STÖRSTA TILLÅTNA SUGHÖJDEN VID TURBINER OCH
CENTRIFUGALPUMPAR.

Av professor Hjalmar O. Dahl.


Frågan om den största tillåtna sughöjden vid
turbiner och centrifugalpumpar är av stor praktisk
betydelse och då den ej synes hava varit föremål för
någon mera ingående redogörelse i Teknisk tidskrift
torde en behandling av densamma ej vara ur vägen.

I. Allmänna villkor.

Om man bortser från de momentana
accelerationstryck, som uppträda vid inställnings- och
regleringsförlopp, så kan man såsom villkor för en ordnad
strömning med överallt fyllda kanaler skriva
/_\ p
Ha – > –––––– + Hång . . . (1)
[gamma]
då vi med Ha förstå atmosfärtrycket i m
vattenpelare, Hvac är det medels en vacuumeter
omedelbart under löphjulet avlästa undertrycket i samma
enhet, Hång = den mättade ångans tryck vid den
/_\ p
rådande temperaturen och –––––– betecknar den största
[gamma]
lokala trycksänkning räknat från medeltrycket
under hjulet, som uppträder å något ställe inom
hjulet. Ha har ett medelvärde av 10,3 m vid
havsytans nivå och nedgår tillfälligtvis under 10 m.
Värdet å Ha minskar med 0,1 m för var 80:de m
höjd över havet, varför man å många ställen i vårt
land ej får räkna med mera än ca 9,5 m såsom säkert
tillgängligt atmosfärtryck. Hång är vid +17°C ca
0,2 m och når 0,3 m vid ca +24°C. Ångtrycket är
sålunda av tämligen ringa betydelse vid vanliga
temperaturer, men vid varmvattenpumpar måste
man fullt uppmärksamma det, enär det som känt
/_\ p
stiger raskt med temperaturen. Att –––––– ofta når
[gamma]
rätt så höga värden framgår exempelvis av försök
med vanliga motorsprutor, där driften oftast går
bra tills vacuumetern visar 6 à 7 m undertryck,
medan vid försök att nå ännu större undertryck
detta ej lyckas. Ifrån pumpen höres ett starkt
smattrande ljud, och vattenmängden ökar ej vid
minskat mottryck. I pumpen råder på vissa ställen
ett absolut tryck, som ej är högre än ångtrycket,
vattenströmmen brister, och s. k. kavitation har
/_\ p
inträtt. Försöket visar, att –––––– i detta fall når ett
[gamma]
värde av ca 3,5 m. Hvac benämnes vacuumetrisk
sughöjd, och den bör väl skiljas från den statiska
sughöjden Hs. Maskinleverantören kan giva en
garanti endast beträffande Hvac därest han ej har
maskinens uppställning och sugledningens
utformning i sin hand.

Energiekvationens tillämpning på sugröret ger
c2c2
H3 + HaHvac+ ––––– = Ha + ––––– +– hf, . . . (2)
2 g 2 g
där c och c’ betecknar vattnets medelhastighet
under löphjulet, resp. i avloppet från sugröret samt
hf är förlusten i sugröret. Plustecknet gäller vid
turbiner, minustecknet vid pumpar. I allmänhet är
c2
––––– så liten, att man kan bortse från densamma, då
2 g
c2
Hvac = Hs + ––––– –+ hf . . . (3)
2 g
anger den vacuumetriska sughöjd man kan förvänta
vid resp. turbiner och pumpar för den statiska
sughöjden Hs. Insattes detta värde i ekv. (1) erhålles
/_\ p c2
Hs < HaHång––––– ––––– +– hf . . . (4)
[gamma]2 g
såsom gränsvärde för den största tillåtna statiska
sughöjden.

Beträffande de i ekv. (4) ingående termerna må
/_\ p
genast anmärkas, att en noggrann beräkning av –––––
[gamma]
knappast låter sig göra, men att den för likformiga
löphjul är proportionell mot kvadraten på den
relativa vattenhastigheten. Vid likformiga sugledningar
gäller för hf tillnärmelsevis samma lag. Om
vi därför skriva om ekv. (4) till formen
/_\ p c2
HaHång – > ––––– + ––––– –+ hf . . . (5)
[gamma]2 g
så kunna vi för likformiga turbiner, som köras vid
samma driftpunkt, anse hela högra delen
proportionell mot fallhöjden och för pumpar på
motsvarande sätt högra delen proportionell mot t. e.
kvadraten på periferihastigheten. Härav framgår
