illustration placeholder

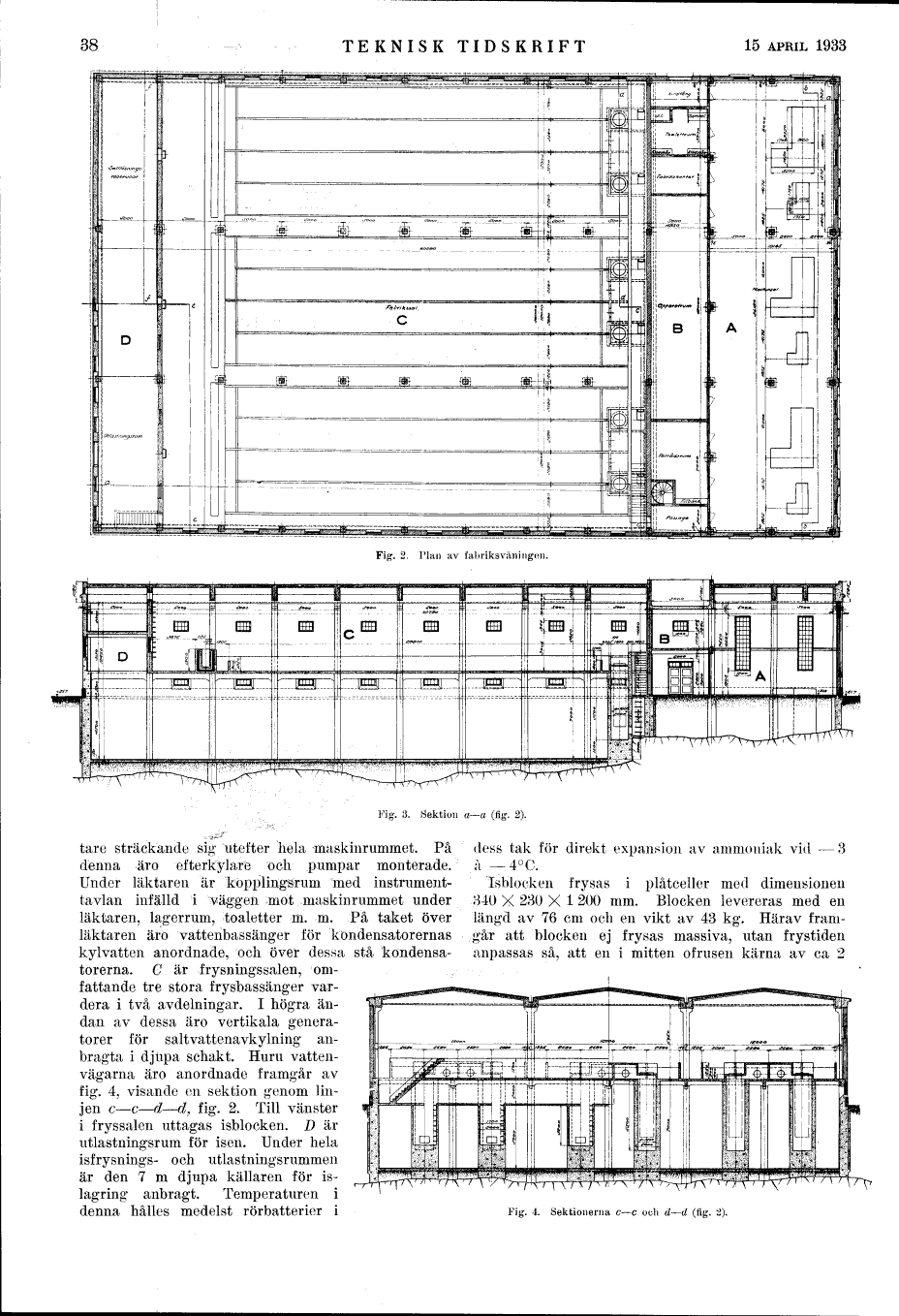

Fig. 2. Plan av fabriksvåningen.



illustration placeholder

Fig. 3. Sektion a–a (fig. 2).



läktare sträckande sig utefter hela maskinrummet. På
denna äro efterkylare och pumpar monterade.
Under läktaren är kopplingsrum med
instrumenttavlan infälld i väggen mot maskinrummet under
läktaren, lagerrum, toaletter m. m. På taket över
läktaren äro vattenbassänger för kondensatorernas
kylvatten anordnade, och över dessa stå
kondensatorerna. C är frysningssalen,
omfattande tre stora frysbassänger
vardera i två avdelningar. I högra
ändan av dessa äro vertikala
generatorer för saltvattenavkylning
anbragta i djupa schakt. Huru
vattenvägarna äro anordnade framgår av
fig. 4, visande en sektion genom
linjen c–c–d–d, fig. 2. Till vänster
i fryssalen uttagas isblocken. D är
utlastningsrum för isen. Under hela
isfrysnings- och utlastningsrummen
är den 7 m djupa källaren för
islagring anbragt. Temperaturen i
denna hålles medelst rörbatterier i
dess tak för direkt expansion av ammoniak vid – 3
à – 4°C.

Isblocken frysas i plåtceller med dimensionen
340 X 230 X 1 200 mm. Blocken levereras med en
längd av 76 cm och en vikt av 43 kg. Härav
framgår att blocken ej frysas massiva, utan frystiden
anpassas så, att en i mitten ofrusen kärna av ca 2

illustration placeholder

Fig. 4. Sektionerna c–c och a–a (fig. 2).
