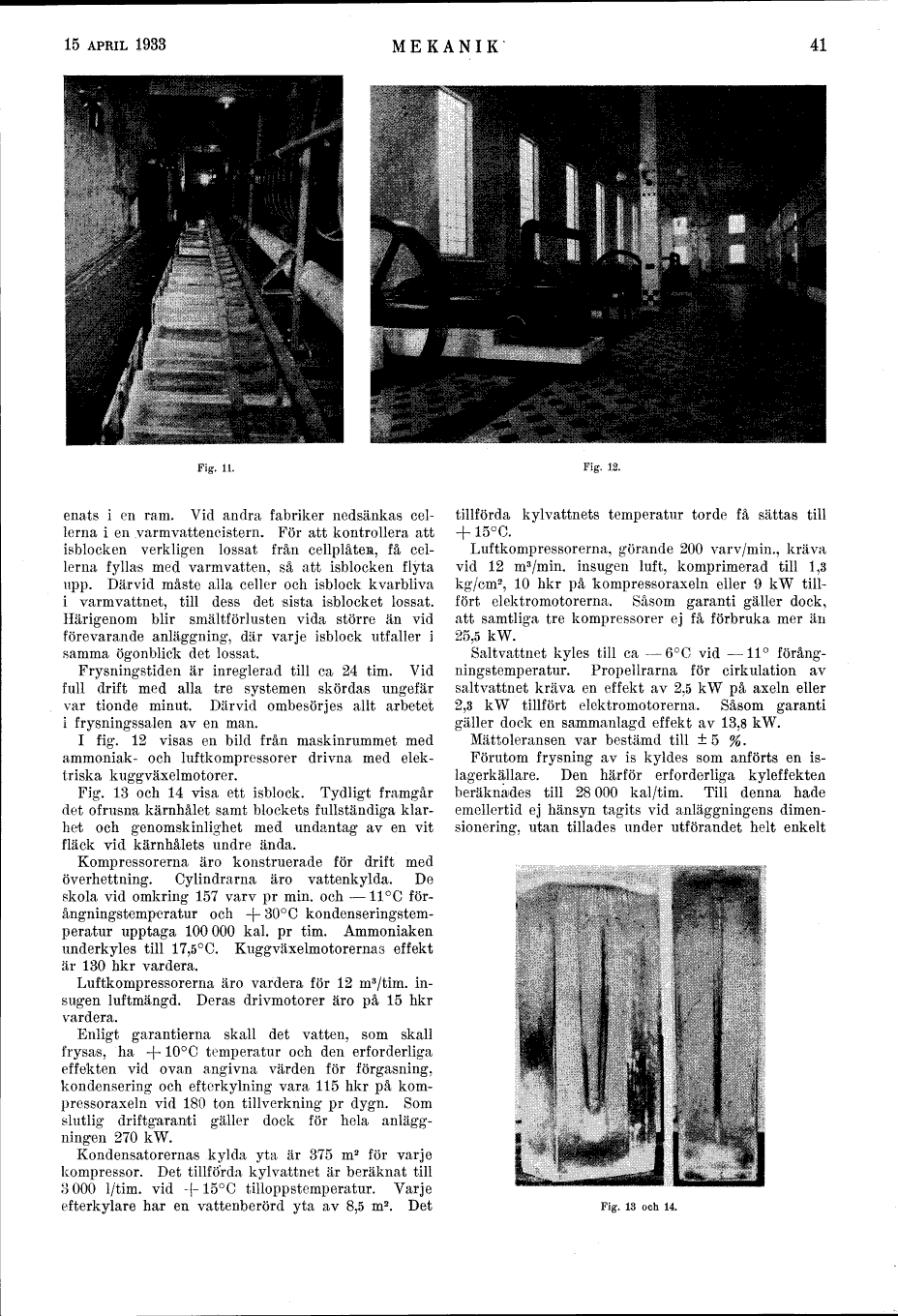

illustration placeholder

Fig. 11.



förenats i en ram. Vid andra fabriker nedsänkas
cellerna i en varmvattencistern. För att kontrollera att
isblocken verkligen lossat från cellplåten, få
cellerna fyllas med varmvatten, så att isblocken flyta
upp. Därvid måste alla celler och isblock kvarbliva
i varmvattnet, till dess det sista isblocket lossat.
Härigenom blir smältförlusten vida större än vid
förevarande anläggning, där varje isblock utfaller i
samma ögonblick det lossat.

Frysningstiden är inreglerad till ca 24 tim. Vid
full drift med alla tre systemen skördas ungefär
var tionde minut. Därvid ombesörjes allt arbetet
i frysningssalen av en man.

I fig. 12 visas en bild från maskinrummet med
ammoniak- och luftkompressorer drivna med
elektriska kuggväxelmotorer.

Fig. 13 och 14 visa ett isblock. Tydligt framgår
det ofrusna kärnhålet samt blockets fullständiga
klarhet och genomskinlighet med undantag av en vit
fläck vid kärnhålets undre ända.

Kompressorerna äro konstruerade för drift med
överhettning. Cylindrarna äro vattenkylda. De
skola vid omkring 157 varv pr min. och –11°C
förångningstemperatur och + 30°C kondenseringstemperatur
upptaga 100 000 kal. pr tim. Ammoniaken
underkyles till 17,5°C. Kuggväxelmotorernas effekt
är 130 hkr vardera.

Luftkompressorerna äro vardera för 12 m3/tim.
insugen luftmängd. Deras drivmotorer äro på 15 hkr
vardera.

Enligt garantierna skall det vatten, som skall
frysas, ha + 10°C temperatur och den erforderliga
effekten vid ovan angivna värden för förgasning,
kondensering och efterkylning vara 115 hkr på
kompressoraxeln vid 180 ton tillverkning pr dygn. Som
slutlig driftgaranti gäller dock för hela anläggningen 270 kW.

Kondensatorernas kylda yta är 375 m2 för varje
kompressor. Det tillförda kylvattnet är beräknat till
3 000 l/tim, vid + 15°C tilloppstemperatur. Varje
efterkylare har en vattenberörd yta av 8,5 m2. Det

illustration placeholder

Fig. 12.



tillförda kylvattnets temperatur torde få sättas till
+ 15°C.

Luftkompressorerna, görande 200 varv/min., kräva
vid 12 m3/min. insugen luft, komprimerad till 1,3
kg/cm2, 10 hkr på kompressoraxeln eller 9 kW
tillfört elektromotorerna. Såsom garanti gäller dock,
att samtliga tre kompressorer ej få förbruka mer än
25,5 kW.

Saltvattnet kyles till ca –6°C vid –11°
förångningstemperatur. Propellrarna för cirkulation av
saltvattnet kräva en effekt av 2,5 kW på axeln eller
2,3 kW tillfört elektromotorerna. Såsom garanti
gäller dock en sammanlagd effekt av 13,8 kW.

Mättoleransen var bestämd till ± 5 %.

Förutom frysning av is kyldes som anförts en
islagerkällare. Den härför erforderliga kyleffekten
beräknades till 28 000 kal/tim. Till denna hade
emellertid ej hänsyn tagits vid anläggningens
dimensionering, utan tillades under utförandet helt enkelt

illustration placeholder

Fig. 13 och 14.
