illustration placeholder
illustration placeholder

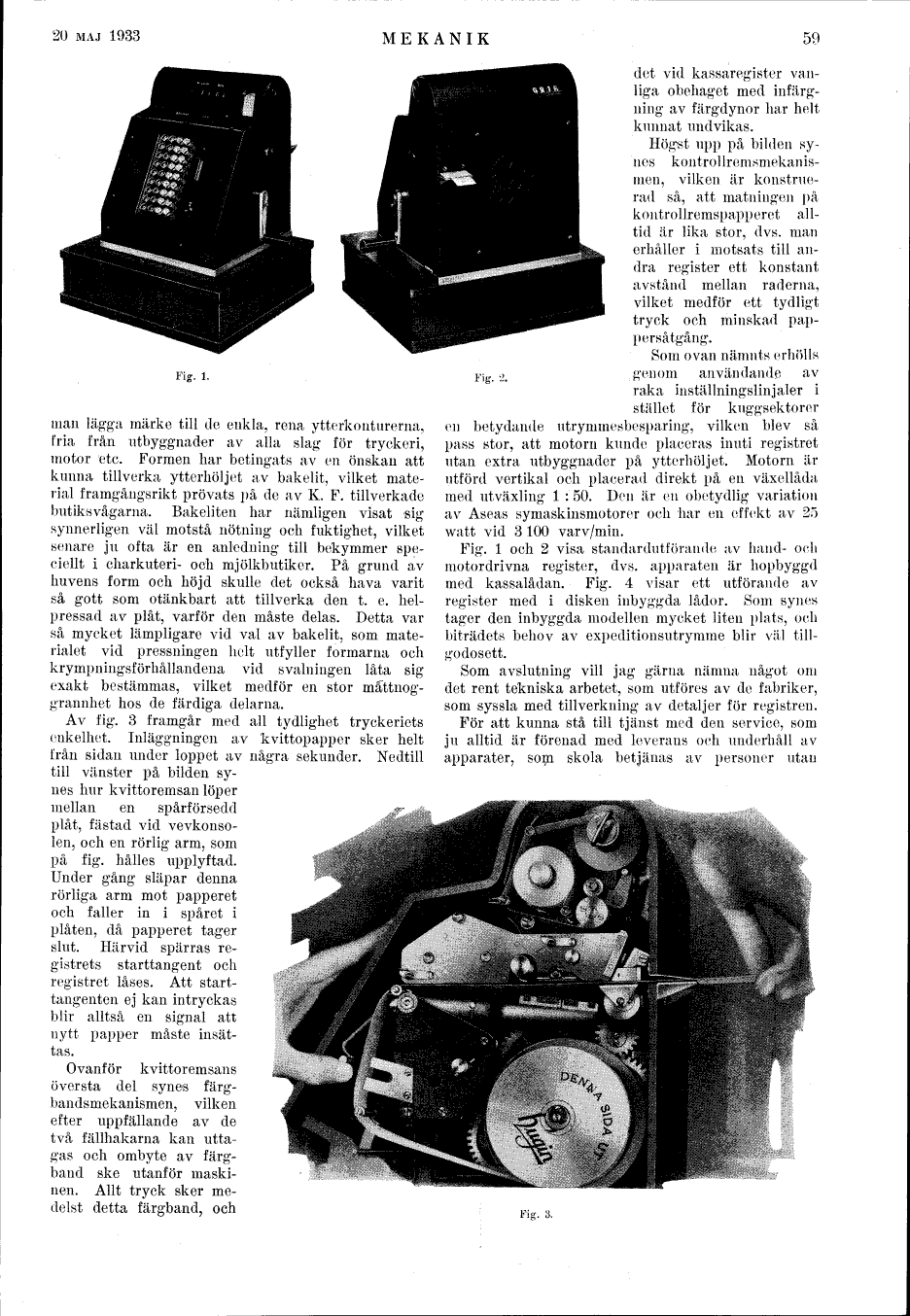

Fig. 1. Fig. 2.


man lägga märke till de enkla, rena ytterkonturerna,
fria från utbyggnader av alla slag för tryckeri,
motor etc. Formen har betingats av en önskan att
kunna tillverka ytterhöljet av bakelit, vilket
material framgångsrikt prövats på de av K. F. tillverkade
butiksvågarna. Bakeliten har nämligen visat sig
synnerligen väl motstå nötning och fuktighet, vilket
senare ju ofta är en anledning till bekymmer
speciellt i charkuteri- och mjölkbutiker. På grund av
huvens form och höjd skulle det också hava varit
så gott som otänkbart att tillverka den t. e. helpressad
av plåt, varför den måste delas. Detta var
så mycket lämpligare vid val av bakelit, som
materialet vid pressningen helt utfyller formarna och
krympningsförhållandena vid svalningen låta sig
exakt bestämmas, vilket medför en stor
mättnoggrannhet hos de färdiga delarna.

Av fig. 3 framgår med all tydlighet tryckeriets
enkelhet. Inläggningen av kvittopapper sker helt
från sidan under loppet av några sekunder. Nedtill
till vänster på bilden synes hur kvittoremsan löper
mellan en spårförsedd plåt, fästad vid
vevkonsolen, och en rörlig arm, som
på fig. hålles upplyftad. Under gång släpar denna
rörliga arm mot papperet och faller in i spåret i
plåten, då papperet tager slut. Härvid spärras
registrets starttangent och registret låses. Att
starttangenten ej kan intryckas blir alltså en signal att
nytt papper måste insättas.

Ovanför kvittoremsans översta del synes
färgbandsmekanismen, vilken efter uppfällande av de
två fällhakarna kan uttagas och ombyte av
färgband ske utanför maskinen. Allt tryck sker
medelst detta färgband, och det vid kassaregister
vanliga obehaget med infärgning av färgdynor har helt
kunnat undvikas.

Högst upp på bilden synes kontrollremsmekanismen, vilken är
konstruerad så, att matningen på kontrollremspapperet
alltid är lika stor, dvs. man erhåller i motsats till
andra register ett konstant avstånd mellan raderna,
vilket medför ett tydligt tryck och minskad
pappersåtgång.

Som ovan nämnts erhölls genom användande av
raka inställningslinjaler i stället för kuggsektorer
betydande utrymmesbesparing, vilken blev så
pass stor, att motorn kunde placeras inuti registret
utan extra utbyggnader på ytterhöljet. Motorn är
utförd vertikal och placerad direkt på en växellåda
med utväxling 1:50. Den är en obetydlig variation
av Aseas symaskinsmotorer och har en effekt av 25
watt vid 3 100 varv/min.

Fig. 1 och 2 visa standardutförande av hand- och
motordrivna register, dvs. apparaten är hopbyggd
med kassalådan. Fig. 4 visar ett utförande av
register med i disken inbyggda lådor. Som synes
tager den inbyggda modellen mycket liten plats, och
biträdets behov av expeditionsutrymme blir väl
tillgodosett.

Som avslutning vill jag gärna nämna något om
det rent tekniska arbetet, som utföres av de fabriker,
som syssla med tillverkning av detaljer för registren.

För att kunna stå till tjänst med den service, som
ju alltid är förenad med leverans och underhåll av
apparater, som skola betjänas av personer utan

illustration placeholder

Fig. 3.
