20 MAJ 1933
SKEPPSBYGGNADSKONST
/AHK
31
V/KT5KURVOR
ANGIVANDE V/HT / *G/AHrt SOM FU W HT/OM VARVTALET / VA*%ilN.
FOR ETT ERHÅLLNA £NL V/DST. EXEMPEL.
- - 450 AHK

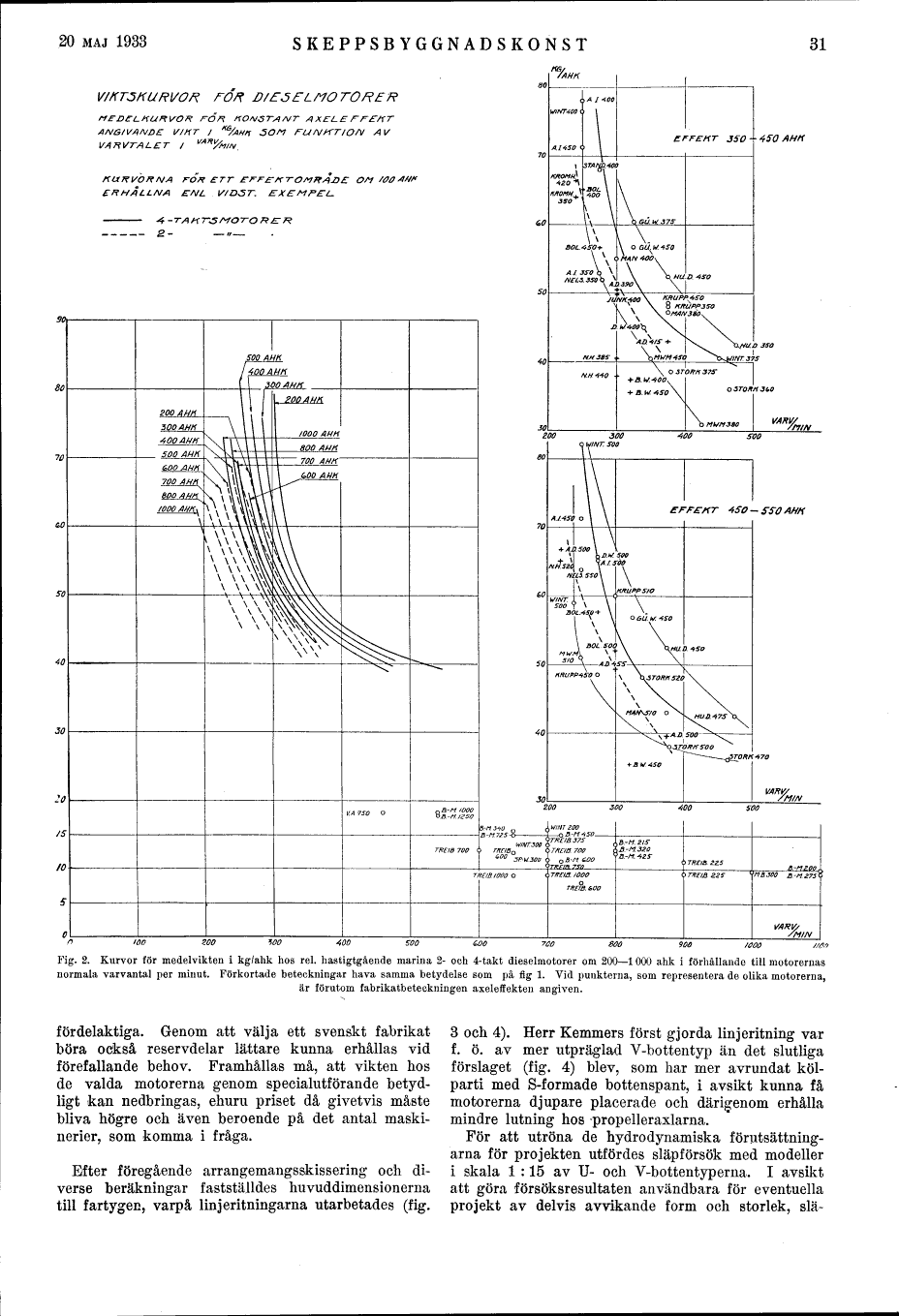

Fig. 2. Kurvor för medelvikten i kg/ahk hos rel. hastigtgående marina 2- och 4-takt dieselmotorer om 200-l 000 ahk i förhållande till motorernas normala varvantal per minut. Förkortade beteckningar hava samma betydelse som på fig 1. Vid punkterna, som representera de olika motorerna,
är förutom fabrikatbeteckningen axeleffekten angiven.
fördelaktiga. Genom att välja ett svenskt fabrikat böra också reservdelar lättare kunna erhållas vid förefallande behov. Framhållas må, att vikten hos de valda motorerna genom specialutförande betydligt kan nedbringas, ehuru priset då givetvis måste bliva högre och även beroende på det antal maskinerier, som komma i fråga.
Efter föregående arrangemangsskissering och diverse beräkningar fastställdes huvuddimensionerna till fartygen, varpå linjeritningarna utarbetades (fig.
3 och 4). Herr Kemmers först gjorda linjeritning var f. ö. av mer utpräglad V-bottentyp än det slutliga förslaget (fig. 4) blev, som har mer avrundat kölparti med S-formade bottenspant, i avsikt kunna få motorerna djupare placerade och därigenom erhålla mindre lutning hos <propelleraxlarna.
För att utröna de hydr o dynamiska förutsättningarna för projekten utfördes släpförsök med modeller i skala l : 15 av U- och V-bottentyperna. I avsikt att göra försöksresultaten användbara för eventuella projekt av delvis avvikande form och storlek, slä-
