27 MAJ 1933
VÄG- OCH VÄTTE NBYGGNAD S KONST
53
, ^’-^’^j^y^j^^^MM^
y. £-s-£-v>k:^*y=A^y- ’ ’’ " -" .:...–.- ^ .. .. _.–>’
^^^jfyjj^j^y^s^^

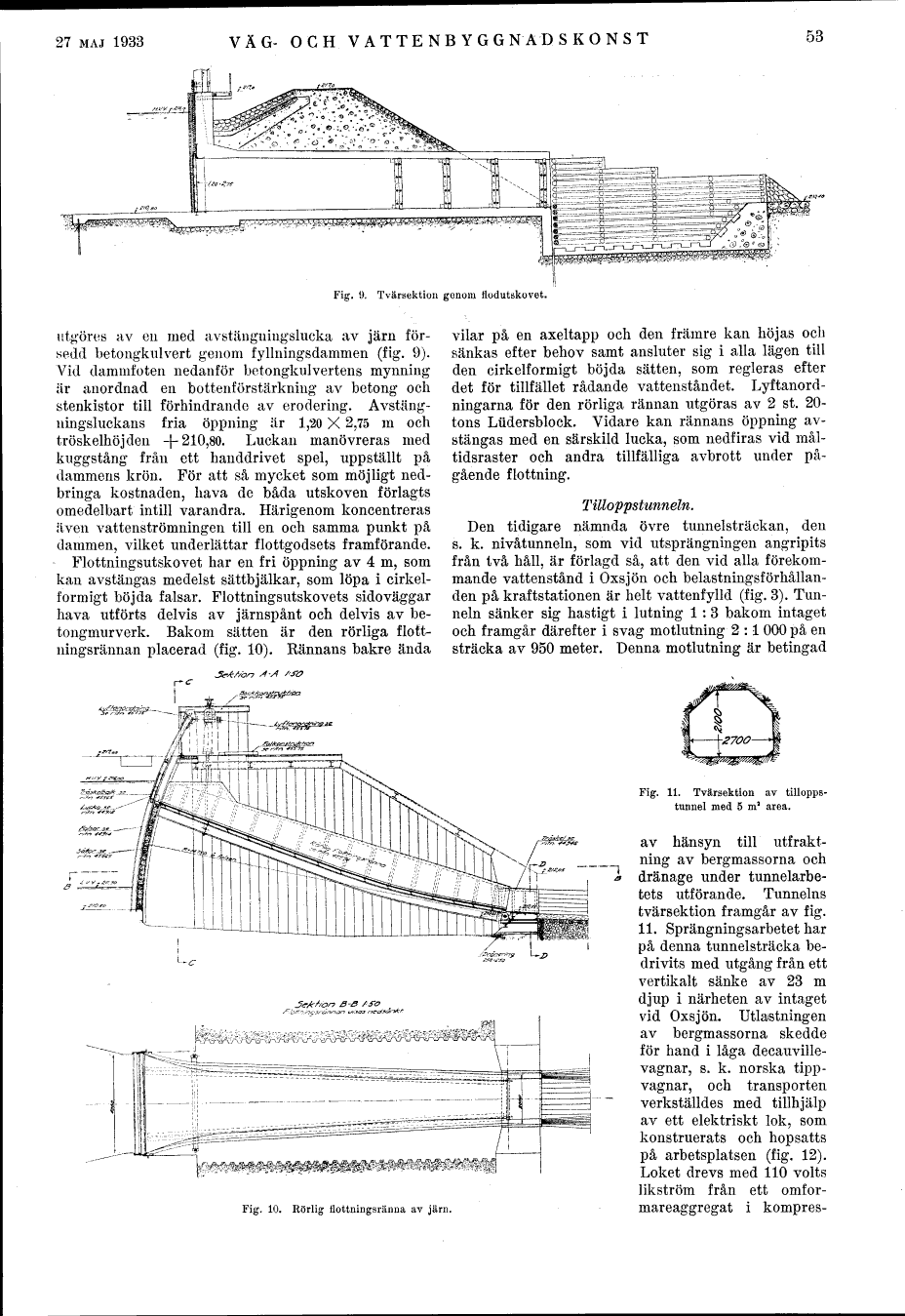

Fig. 9. Tvärsektion genom flodutskovet.
utgöres av en med avstängningslucka av järn för-
sedd betongkulvert genom fyllningsdammen (fig. 9).
Vid daminfoten nedanför betongkulvertens mynning
är anordnad en bottenförstärkning av betong och
stenkistor till förhindrande av erodering. Avstäng-
uingsluckans fria öppning är 1,20 X 2,75 m och
tröskelhöj den +210,80. Luckan manövreras med
kuggstång från ett handdrivet spel, uppställt på
dammens krön. För att så mycket som möjligt ned-
bringa kostnaden, hava de båda ut sko ven förlagts
omedelbart intill varandra. Härigenom koncentreras
även vattenströmningen till en och samma punkt på
dammen, vilket underlättar flottgodsets framförande.
Flottningsutskovet har en fri öppning av 4 m, som
kan avstängas medelst sättbjälkar, som löpa i cirkel-
formigt böjda falsar. Flottningsutskovets sidoväggar
hava utförts delvis av järnspånt och delvis av be-
tongmurverk. Bakom sätten är den rörliga flott-
ningsrännan placerad (fig. 10). Rännans bakre ända
vilar på en axeltapp och den främre kan höjas och
sänkas efter behov samt ansluter sig i alla lägen till
den cirkelformigt böjda sätten, som regleras efter
det för tillfället rådande vattenståndet. Lyftanord-
ningarna för den rörliga rännan utgöras av 2 st. 20-
tons Liidersblock. Vidare kan rännans öppning av-
stängas med en särskild lucka, som nedfiras vid mål-
tidsraster och andra tillfälliga avbrott under på-
gående flottning.
Tilloppstunneln.
Den tidigare nämnda övre tunnelsträckan, den
s. k. nivåtunneln, som vid utsprängningen angripits
från två håll, är förlagd så, att den vid alla förekom-
mande vattenstånd i Oxsjön och belastningsförhållan-
den på kraftstationen är helt vattenfylld (fig. 3). Tun-
neln sänker sig hastigt i lutning l : 3 bakom intaget
och framgår därefter i svag motlutning 2 : l 000 på en
sträcka av 950 meter. Denna motlutning är betingad
Fig. 10. Rörlig flottningsräima av järn.
Fig. 11. Tvärsektion av tillopps-
tunnel med 5 ms area.
av hänsyn till utfrakt-
ning av bergmassorna och
dränage under tunnelarbe-
tets utförande. Tunnelns
tvärsektion framgår av fig.
11. Sprängningsarbetet har
på denna tunnelsträcka be-
drivits med utgång från ett
vertikalt sänke av 23 m
djup i närheten av intaget
vid Oxsjön. Utlastningen
av bergmassorna skedde
för hand i låga decauville-
vagnar, s. k. norska tipp-
vagnar, och transporten
verkställdes med tillhjälp
av ett elektriskt lok, som
konstruerats och hopsatts
på arbetsplatsen (fig. 12).
Loket drevs med 110 volts
likström från ett omfor-
mareaggregat i kompres-
