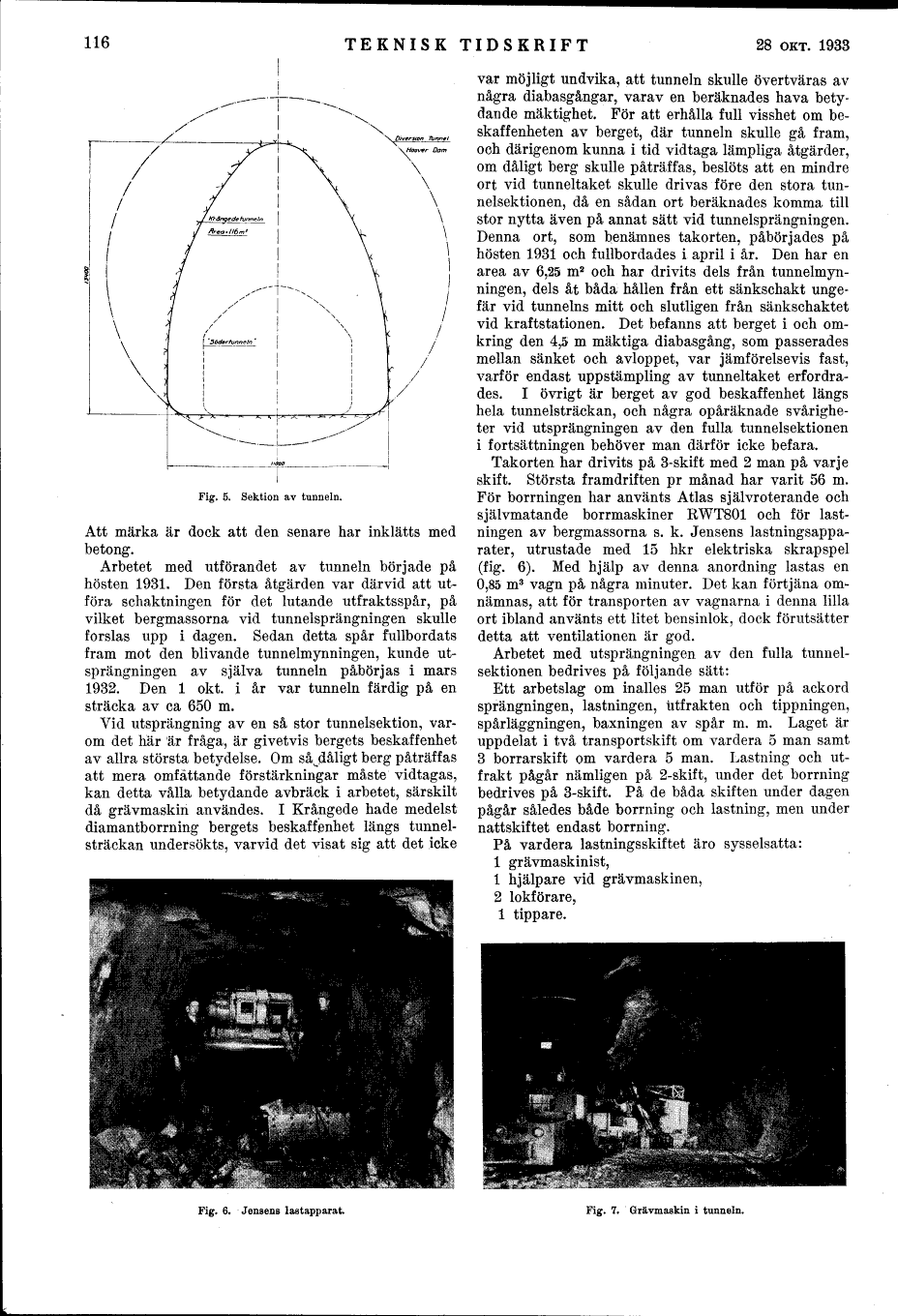

116 TEKNISK TIDSKRIFT 28 OKT. 1933

Fig. 5. Sektion av tunneln.

Att märka är dock att den senare har inklätts med betong.
Arbetet med utförandet av tunneln började på hösten 1931. Den första åtgärden var därvid att utföra schaktningen för det lutande utfraktsspår, på vilket bergmassorna vid tunnelsprängningen skulle forslas upp i dagen. Sedan detta spår fullbordats fram mot den blivande tunnelmynningen, kunde utsprängningen av själva tunneln påbörjas i mars
1932. Den 1 okt. i år var tunneln färdig på en sträcka av ca 650 m.
Vid utsprängning av en så stor tunnelsektion, varom det här är fråga, är givetvis bergets beskaffenhet av allra största betydelse. Om så dåligt berg påträffas
att mera omfattande förstärkningar måste vidtagas, kan detta vålla betydande avbräck i arbetet, särskilt då grävmaskin användes. I Krångede hade medelst diamantborrning bergets beskaffenhet längs tunnelsträckan undersökts, varvid det visat sig att det icke
var möjligt undvika, att tunneln skulle övertväras av några diabasgångar, varav en beräknades hava betydande mäktighet. För att erhålla full visshet om beskaffenheten av berget, där tunneln skulle gå fram, och därigenom kunna i tid vidtaga lämpliga åtgärder,
om dåligt berg skulle påträffas, beslöts att en mindre ort vid tunneltaket skulle drivas före den stora tunnelsektionen, då en sådan ort beräknades komma till stor nytta även på annat sätt vid tunnelsprängningen.
Denna ort, som benämnes takorten, påbörjades på hösten 1931 och fullbordades i april i år. Den har en area av 6,25 m2 och har drivits dels från tunnelmynningen, dels åt båda hållen från ett sänkschakt ungefär vid tunnelns mitt och slutligen från sänkschaktet
vid kraftstationen. Det befanns att berget i och omkring den 4,5 m mäktiga diabasgång, som passerades mellan sänket och avloppet, var jämförelsevis fast, varför endast uppstämpling av tunneltaket erfordrades. I övrigt är berget av god beskaffenhet längs
hela tunnelsträckan, och några opåräknade svårigheter vid utsprängningen av den fulla tunnelsektionen i fortsättningen behöver man därför icke befara.
Takorten har drivits på 3-skift med 2 man på varje skift. Största framdriften pr månad har varit 56 m. För borrningen har använts Atlas självroterande och självmatande borrmaskiner RWT801 och för lastningen av bergmassorna s. k. Jensens lastningsapparater, utrustade med 15 hkr elektriska skrapspel (fig. 6). Med hjälp av denna anordning lastas en 0,85 m3 vagn på några minuter. Det kan förtjäna omnämnas, att för transporten av vagnarna i denna lilla ort ibland använts ett litet bensinlok, dock förutsätter detta att ventilationen är god.
Arbetet med utsprängningen av den fulla tunnelsektionen bedrives på följande sätt:
Ett arbetslag om inalles 25 man utför på ackord sprängningen, lastningen, utfrakten och tippningen, spårläggningen, baxningen av spår m. m. Laget är uppdelat i två transportskift om vardera 5 man samt 3 borrarskift om vardera 5 man. Lastning och utfrakt pågår nämligen på 2-skift, under det borrning bedrives på 3-skift. På de båda skiften under dagen pågår således både borrning och lastning, men under nattskiftet endast borrning.
På vardera lastningsskiftet äro sysselsatta:
1 grävmaskinist,
1 hjälpare vid grävmaskinen,
2 lokförare,
1 tippare.

Fig. 6. Jensens lastapparat.

Fig. 7. Grävmaskin i tunneln.
