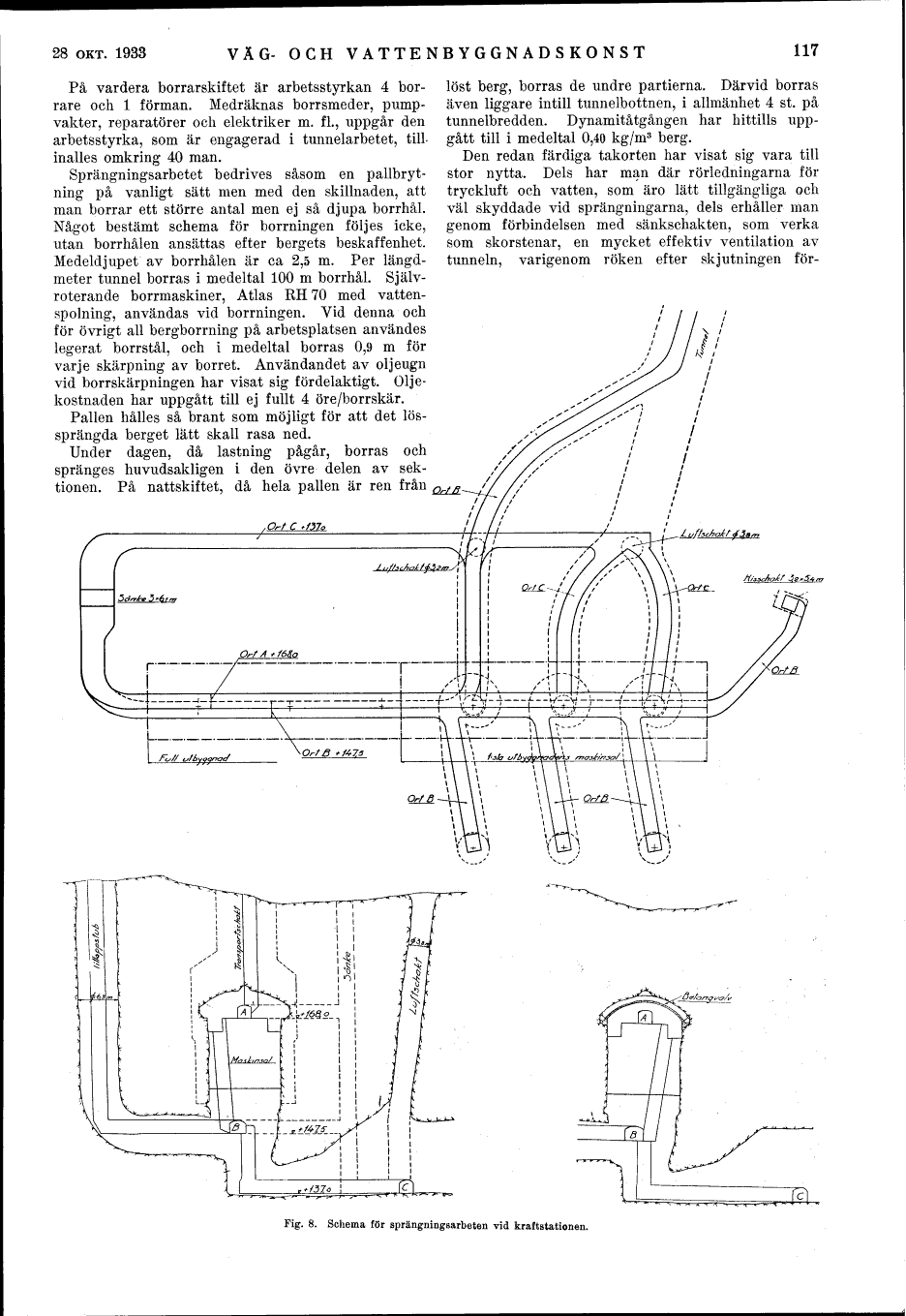

28 OKT. 1933 VÄG- OCH VATTENBYGGNADSKONST 117
På vardera borrarskiftet är arbetsstyrkan 4 borrare och 1 förman. Medräknas borrsmeder, pumpvakter, reparatörer och elektriker m. fl., uppgår den arbetsstyrka, som är engagerad i tunnelarbetet, till inalles omkring 40 man.
Sprängningsarbetet bedrives såsom en pallbrytning på vanligt sätt men med den skillnaden, att man borrar ett större antal men ej så djupa borrhål. Något bestämt schema för borrningen följes icke, utan borrhålen ansättas efter bergets beskaffenhet.
Medeldjupet av borrhålen är ca 2,5 m. Per längdmeter tunnel borras i medeltal 100 m borrhål. Självroterande borrmaskiner, Atlas KH 70 med vattenspolning, användas vid borrningen. Vid denna och för övrigt all bergborrning på arbetsplatsen användes
legerat borrstål, och i medeltal borras 0,9 m för varje skärpning av borret. Användandet av oljeugn vid borrskärpningen har visat sig fördelaktigt. Oljekostnaden har uppgått till ej fullt 4 öre/borrskär.
Pallen hålles så brant som möjligt för att det lossprängda berget lätt skall rasa ned.
Under dagen, då lastning pågår, borras och spränges huvudsakligen i den övre delen av sektionen. På nattskiftet, då hela pallen är ren från löst berg, borras de undre partierna. Därvid borras även liggare intill tunnelbottnen, i allmänhet 4 st. på
tunnelbredden. Dynamitåtgången har hittills uppgått till i medeltal 0,40 kg/m3 berg.
Den redan färdiga takorten har visat sig vara till stor nytta. Dels har man där rörledningarna för tryckluft och vatten, som äro lätt tillgängliga och väl skyddade vid sprängningarna, dels erhåller man genom förbindelsen med sänkschakten, som verka som skorstenar, en mycket effektiv ventilation av tunneln, varigenom röken efter skjutningen för-
Fig. 8. Schema för sprängningsarbeten vid kraftstationen.
