25 NOV. 1933
VÄG- OCH VATTENBYGGNADSKONST
127
Sektion B-B.

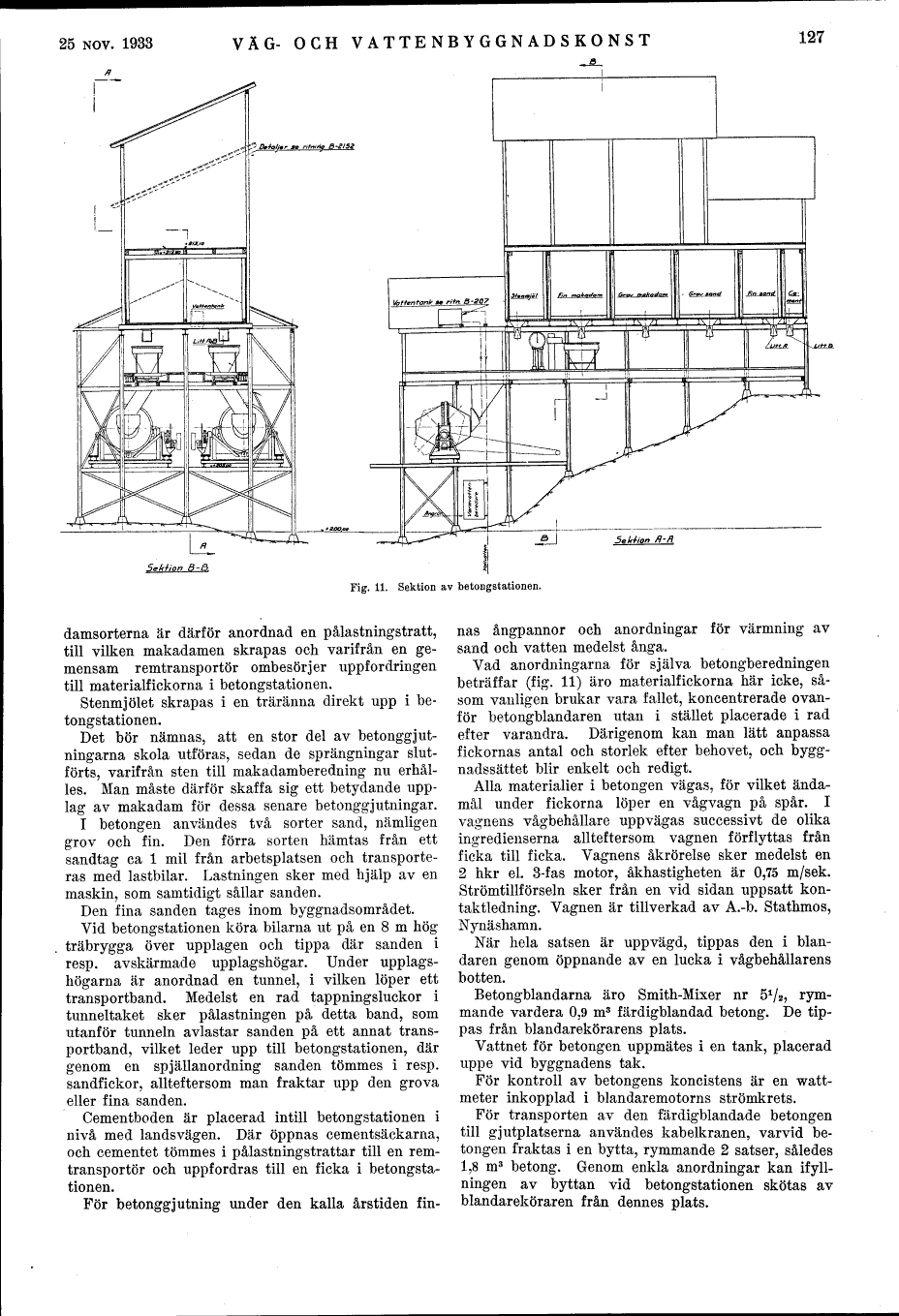

Fig. 11. Sektion av betongstationen.
damsorterna är därför anordnad en pålastningstratt,
till vilken makadamen skrapas och varifrån en ge-
mensam remtransportör ombesörjer uppfordringen
till materialfickorna i betongstationen.
Stenmjölet skrapas i en träränna direkt upp i be-
tongstationen.
Det bör nämnas, att en stor del av betonggjut-
ningarna skola utföras, sedan de sprängningar slut-
förts, varifrån sten till makadamberedning nu erhål-
les. Man måste därför skaffa sig ett betydande upp-
lag av makadam för dessa senare betonggjutningar.
I betongen användes två sorter sand, nämligen
grov och fin. Den förra sorten hämtas från ett
sandtag ca l mil från arbetsplatsen och transporte-
ras med lastbilar. Lastningen sker med hjälp av en
maskin, som samtidigt sållar sanden.
Den fina sanden tages inom byggnadsområdet.
Vid betongstationen köra bilarna ut på en 8 m hög
träbrygga över upplagen och tippa där sanden i
resp. avskärmade upplagshögar. Under upplags-
högarna är anordnad en tunnel, i vilken löper ett
transportband. Medelst en rad tappningsluckor i
tunneltaket sker pålastningen på detta band, som
utanför tunneln avlastar sanden på ett annat trans-
portband, vilket leder upp till betongstationen, där
genom en spjällanordning sanden tömmes i resp.
sandfickor, allteftersom man fraktar upp den grova
eller fina sanden.
Cementboden är placerad intill betongstationen i
nivå med landsvägen. Där öppnas cementsäckarna,
och cementet tömmes i pålastningstrattar till en rem-
transportör och uppfordras till en ficka i betongsta-
tionen.
För betonggjutning under den kalla årstiden fin-
nas ångpannor och anordningar för värmning av
sand och vatten medelst ånga.
Vad anordningarna för själva betongberedningen
beträffar (fig. 11) äro materialfickorna här icke, så-
som vanligen brukar vara fallet, koncentrerade ovan-
för betongblandaren utan i stället placerade i rad
efter varandra. Därigenom kan man lätt anpassa
fickornas antal och storlek efter behovet, och bygg-
nadssättet blir enkelt och redigt.
Alla materialier i betongen vägas, för vilket ända-
mål under fickorna löper en vågvagn på spår. I
vagnens vågbehållare uppvägas successivt de olika
ingredienserna allteftersom vagnen förflyttas från
ficka till ficka. Vagnens åkrörelse sker medelst en
2 hkr el. 3-fas motor, åkhastigheten är 0,75 m/sek.
Strömtillförseln sker från en vid sidan uppsatt kon-
taktledning. Vagnen är tillverkad av A.-b. Stathmos,
Nynäshamn.
När hela satsen är uppvägd, tippas den i blän-
daren genom öppnande av en lucka i vågbehållarens
botten.
Betongblandarna äro Smith-Mixer nr 51/», rym-
mande vardera 0,9 m3 färdigblandad betong. De tip-
pas från blandarekörarens plats.
Vattnet för betongen uppmätes i en tank, placerad
uppe vid byggnadens tak.
För kontroll av betongens koncistens är en watt-
meter inkopplad i blandaremotorns strömkrets.
^ För transporten av den färdigblandade betongen
till gjutplatserna användes kabelkranen, varvid be-
tongen fraktas i en bytta, rymmande 2 satser, således
1,8 m3 betong. Genom enkla anordningar kan ifyll-
ningen av byttan vid betongstationen skötas av
blandareköraren från dennes plats.
