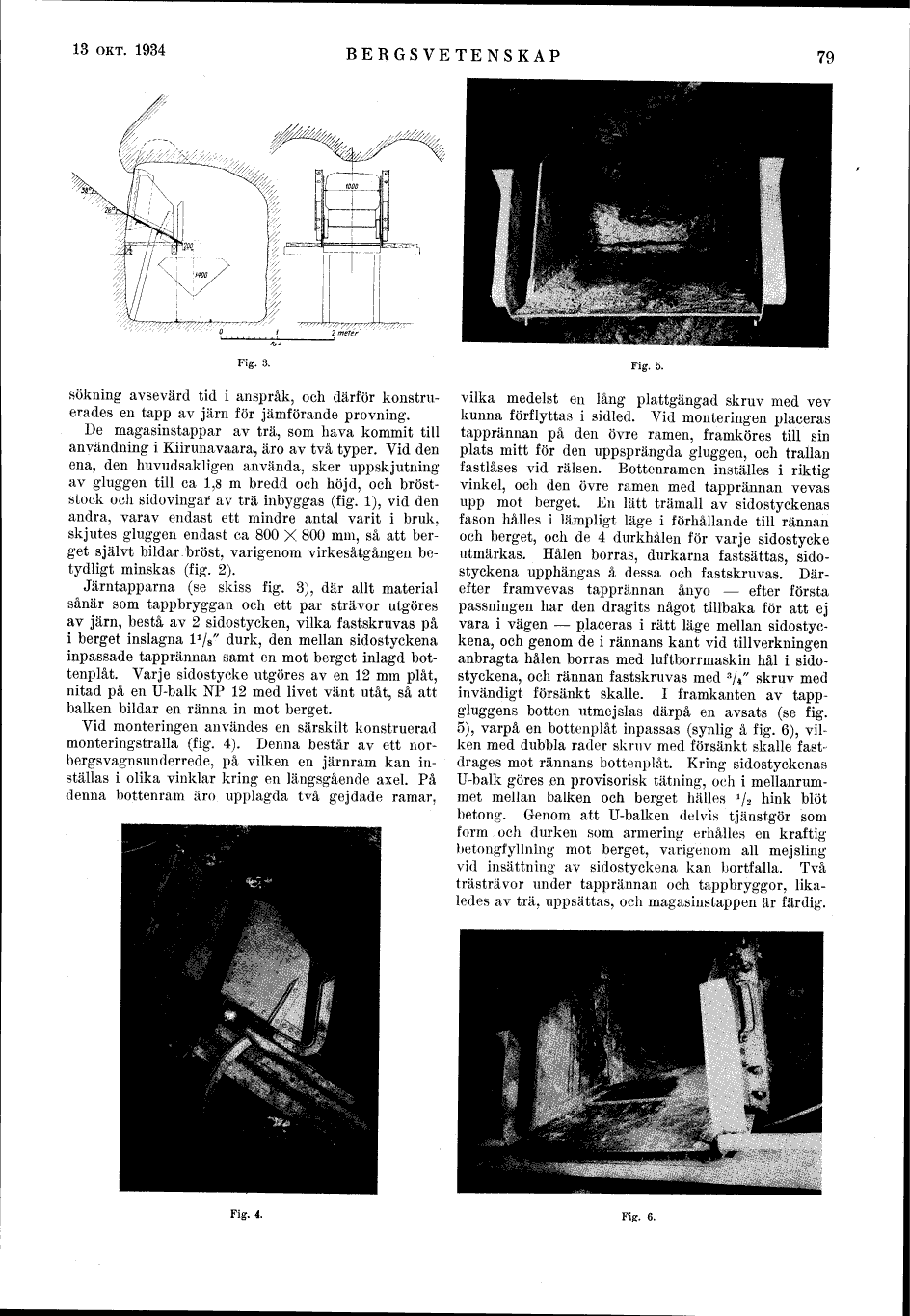

illustration placeholder

Fig. 3.



undersökning avsevärd tid i anspråk, och därför
konstruerades en tapp av järn för jämförande provning.

De magasinstappar av trä, som hava kommit till
användning i Kiirunavaara, äro av två typer. Vid den
ena, den huvudsakligen använda, sker uppskjutning
av gluggen till ca 1,8 m bredd och höjd, och
bröststock och sidovingar av trä inbyggas (fig. 1), vid den
andra, varav endast ett mindre antal varit i bruk,
skjutes gluggen endast ca 800 X 800 mm, så att
berget självt bildar.bröst, varigenom virkesåtgången
betydligt minskas (fig. 2).

Järntapparna (se skiss fig. 3), där allt material
sånär som tappbryggan och ett par strävor utgöres
av järn, bestå av 2 sidostycken, vilka fastskruvas på
i berget inslagna 1 1/8" durk, den mellan sidostyckena
inpassade tapprännan samt en mot berget inlagd
bottenplåt. Varje sidostycke utgöres av en 12 mm plåt,
nitad på en U-balk NP 12 med livet vänt utåt, så att
balken bildar en ränna in mot berget.

Vid monteringen användes en särskilt konstruerad
monteringstralla (fig. 4). Denna består av ett
norbergsvagnsunderrede, på vilken en järnram kan
inställas i olika vinklar kring en längsgående axel. På
denna bottenram äro upplagda två gejdade ramar,

illustration placeholder

Fig. 4.



illustration placeholder

Fig. 5.



vilka medelst en lång plattgängad skruv med vev
kunna förflyttas i sidled. Vid monteringen placeras
tapprännan på den övre ramen, framköres till sin
plats mitt för den uppsprängda gluggen, och trallan
fastlåses vid rälsen. Bottenramen inställes i riktig
vinkel, och den övre ramen med tapprännan vevas
upp mot berget. En lätt trämall av sidostyckenas
fason hålles i lämpligt läge i förhållande till rännan
och berget, och de 4 durkhålen för varje sidostycke
utmärkas. Hålen borras, durkarna fastsättas,
sidostyckena upphängas å dessa och fastskruvas.
Därefter framvevas tapprännan ånyo – efter första
passningen har den dragits något tillbaka för att ej
vara i vägen – placeras i rätt läge mellan
sidostyckena, och genom de i rännans kant vid tillverkningen
anbragta hålen borras med luftborrmaskin hål i
sidostyckena, och rännan fastskruvas med 3/4" skruv med
invändigt försänkt skalle. I framkanten av
tappgluggens botten utmejslas därpå en avsats (se fig.
5), varpå en bottenplåt inpassas (synlig å fig. 6),
vilken med dubbla rader skruv med försänkt skalle
fastdrages mot rännans bottenplåt. Kring sidostyckenas
U-balk göres en provisorisk tätning, och i
mellanrummet mellan balken och berget hälles 1/2 hink blöt
betong. Genom att U-balken delvis tjänstgör som
form och durken som armering erhålles en kraftig
betongfyllning mot berget, varigenom all mejsling
vid insättning av sidostyckena kan bortfalla. Två
trästrävor under tapprännan och tappbryggor,
likaledes av trä, uppsättas, och magasinstappen är färdig.

illustration placeholder

Fig. 6.
