drivning genom kugghjul ha Vereinigte
Drehbank-Fabriken V D F framkommit med en ny
"W"-spindeldocka, i vilken spindeln vid de högre
hastigheterna drives medelst inom dockan anbragt
texrope, vid de lägre däremot på vanligt sätt medelst
kuggväxlar. VDF leverera som många andra
fabriker svarvar enligt kundernas önskan antingen med
glidlager eller med rullager. På mässan föreföll det
emellertid som om glidlagren på senare tid skulle
ha vunnit anhängare, vilket dels kan bero på, att
man ägnat glidlagrens konstruktion och smörjning
större uppmärksamhet, dels på mindre goda
erfarenheter med rullager till följd av bristande omsorg vid
urval och inmontering av desamma. Naturligtvis
äro kullagerfabrikerna angelägna att få ändamålsenliga
och tillförlitliga lagerkonstruktioner använda.
Die Vereinigte Kullagerfabriken
visade sålunda en standardkonstruktion för
svarvspindlar med cylindriska rullager för båda
huvudlagren och med antingen vid det främre eller det
bakre spindellagret anordnade kullager för
upptagning av axialtrycket.

Diamant- och Widiaverktyg ha som bekant givit
upphov till s. k. finborrningsmaskiner för
färdigborrning av motorcylindrar o. d. Orsaken till de
goda arbetsresultaten torde i främsta rummet vara,
att man tack vare de höga skärhastigheterna arbetar
snabbt och erhåller så fina ytor; bidragande är
också den omständigheten, att man kan taga ytterst
fina skär, så som man förutom med slipskiva endast
kan taga med diamant eller Widia, och dessutom att
man med det en gång inställda verktyget utan
svårighet å ett stort antal arbetsstycken kan erhålla
exakt samma mått. Av dylika finborrningsmaskiner
voro ett flertal utställda på mässan. Firman
Krause, som för 2 år sedan såsom den första
framträdde med en dylik maskin, var även i år
representerad med ett flertal maskiner, både en- och
flerspindliga, anmärkningsvärda för sin massiva
konstruktion och sin utrustning med fin-mätinstrument.

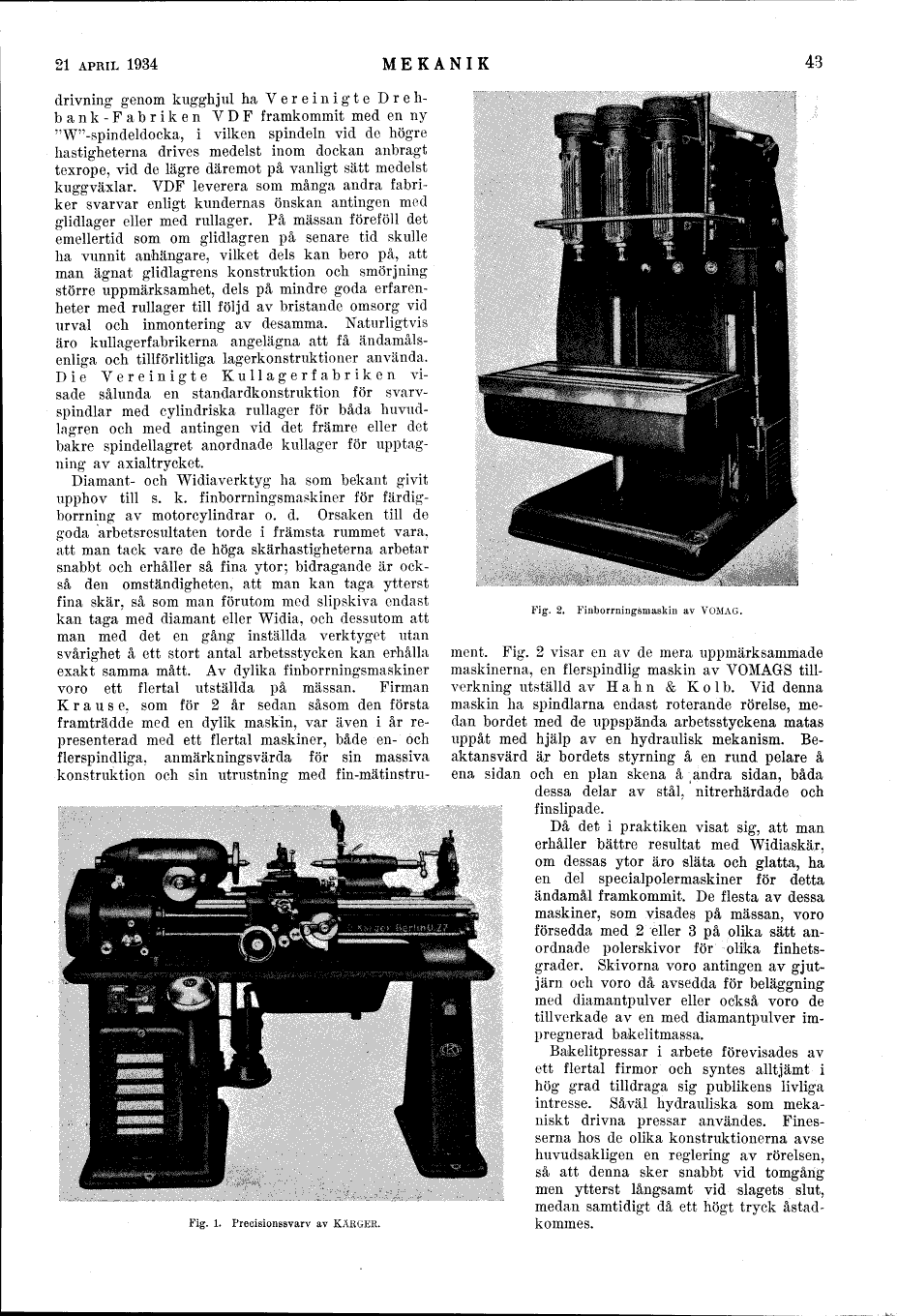

Fig. 1. Precisionssvarv av Kärger.

Fig. 2. Finborrningsmaskin av Vomag.

Fig. 2 visar en av de mera uppmärksammade
maskinerna, en flerspindlig maskin av VOMAGS
tillverkning utställd av Hahn & Kolb. Vid denna
maskin ha spindlarna endast roterande rörelse,
medan bordet med de uppspända arbetsstyckena matas
uppåt med hjälp av en hydraulisk mekanism.
Beaktansvärd är bordets styrning å en rund pelare å
ena sidan och en plan skena å andra sidan, båda
dessa delar av stål, nitrerhärdade och finslipade.

Då det i praktiken visat sig, att man
erhåller bättre resultat med Widiaskär,
om dessas ytor äro släta och glatta, ha
en del specialpolermaskiner för detta
ändamål framkommit. De flesta av dessa
maskiner, som visades på mässan, voro
försedda med 2 eller 3 på olika sätt
anordnade polerskivor för olika
finhetsgrader. Skivorna voro antingen av
gjutjärn och voro då avsedda för beläggning
med diamantpulver eller också voro de
tillverkade av en med diamantpulver
impregnerad bakelitmassa.

Bakelitpressar i arbete förevisades av
ett flertal firmor och syntes alltjämt i
hög grad tilldraga sig publikens livliga
intresse. Såväl hydrauliska som
mekaniskt drivna pressar användes.
Finesserna hos de olika konstruktionerna avse
huvudsakligen en reglering av rörelsen,
så att denna sker snabbt vid tomgång
men ytterst långsamt vid slagets slut,
medan samtidigt då ett högt tryck
åstadkommes.
