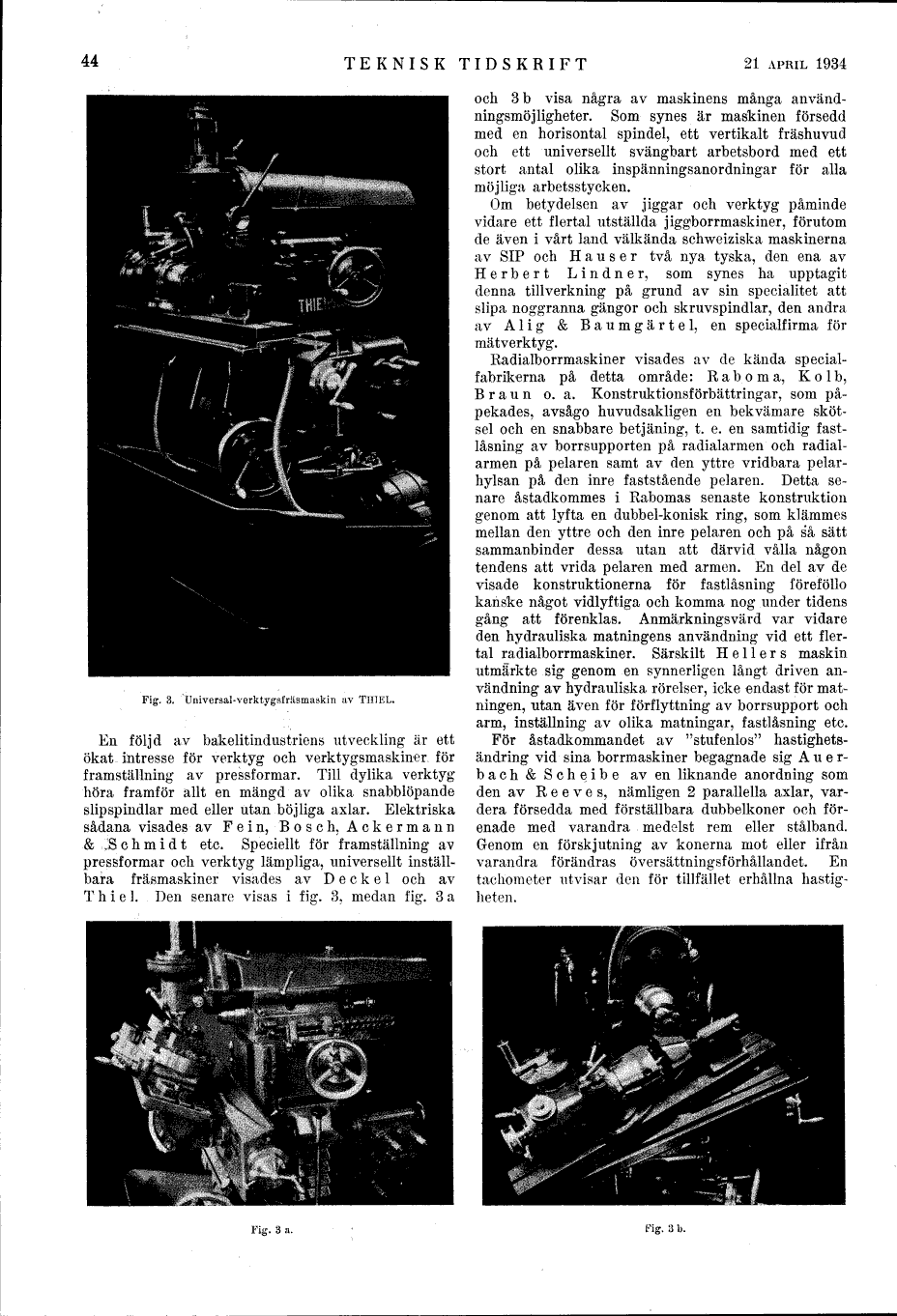

Fig. 3. Universal-verktygsfräsmaskin av THIEL.

En följd av bakelitindustriens utveckling är ett
ökat intresse för verktyg och verktygsmaskiner för
framställning av pressformar. Till dylika verktyg
höra framför allt en mängd av olika snabblöpande
slipspindlar med eller utan böjliga axlar. Elektriska
sådana visades av Fein, Bosch, Ackermann
& Schmidt etc. Speciellt för framställning av
pressformar och verktyg lämpliga, universellt
inställbara fräsmaskiner visades av Deckel och av
Thiel. Den senare visas i fig. 3, medan fig. 3 a
och 3 b visa några av maskinens många
användningsmöjligheter. Som synes är maskinen försedd
med en horisontal spindel, ett vertikalt fräshuvud
och ett universellt svängbart arbetsbord med ett
stort antal olika inspänningsanordningar för alla
möjliga arbetsstycken.

Om betydelsen av jiggar och verktyg påminde
vidare ett flertal utställda jiggborrmaskiner, förutom
de även i vårt land välkända schweiziska maskinerna
av SIP och Hauser två nya tyska, den ena av
Herbert Lindner, som synes ha upptagit
denna tillverkning på grund av sin specialitet att
slipa noggranna gängor och skruvspindlar, den andra
av Alig & Baumgärtel, en specialfirma för
mätverktyg.

Radialborrmaskiner visades av de kända
specialfabrikerna på detta område: Raboma, Kolb,
Braun o. a. Konstruktionsförbättringar, som
påpekades, avsågo huvudsakligen en bekvämare
skötsel och en snabbare betjäning, t. e. en samtidig
fastlåsning av borrsupporten på radialarmen och
radialarmen på pelaren samt av den yttre vridbara
pelarhylsan på den inre faststående pelaren. Detta
senare åstadkommes i Rabomas senaste konstruktion
genom att lyfta en dubbel-konisk ring, som klämmes
mellan den yttre och den inre pelaren och på så sätt
sammanbinder dessa utan att därvid vålla någon
tendens att vrida pelaren med armen. En del av de
visade konstruktionerna för fastlåsning föreföllo
kanske något vidlyftiga och komma nog under tidens
gång att förenklas. Anmärkningsvärd var vidare
den hydrauliska matningens användning vid ett
flertal radialborrmaskiner. Särskilt Hellers maskin
utmärkte sig genom en synnerligen långt driven
användning av hydrauliska rörelser, icke endast för
matningen, utan även för förflyttning av borrsupport och
arm, inställning av olika matningar, fastlåsning etc.

För åstadkommandet av "stufenlos"
hastighetsändring vid sina borrmaskiner begagnade sig
Auerbach & Scheibe av en liknande anordning som
den av Reeves, nämligen 2 parallella axlar,
vardera försedda med förställbara dubbelkoner och
förenade med varandra medelst rem eller stålband.
Genom en förskjutning av konerna mot eller ifrån
varandra förändras översättningsförhållandet. En
tachometer utvisar den för tillfället erhållna
hastigheten.


Fig. 3 a.


Fig. 3 b.
