27 JAN. 1934
VÄG- OCH VATTENBYGGNADSKONST

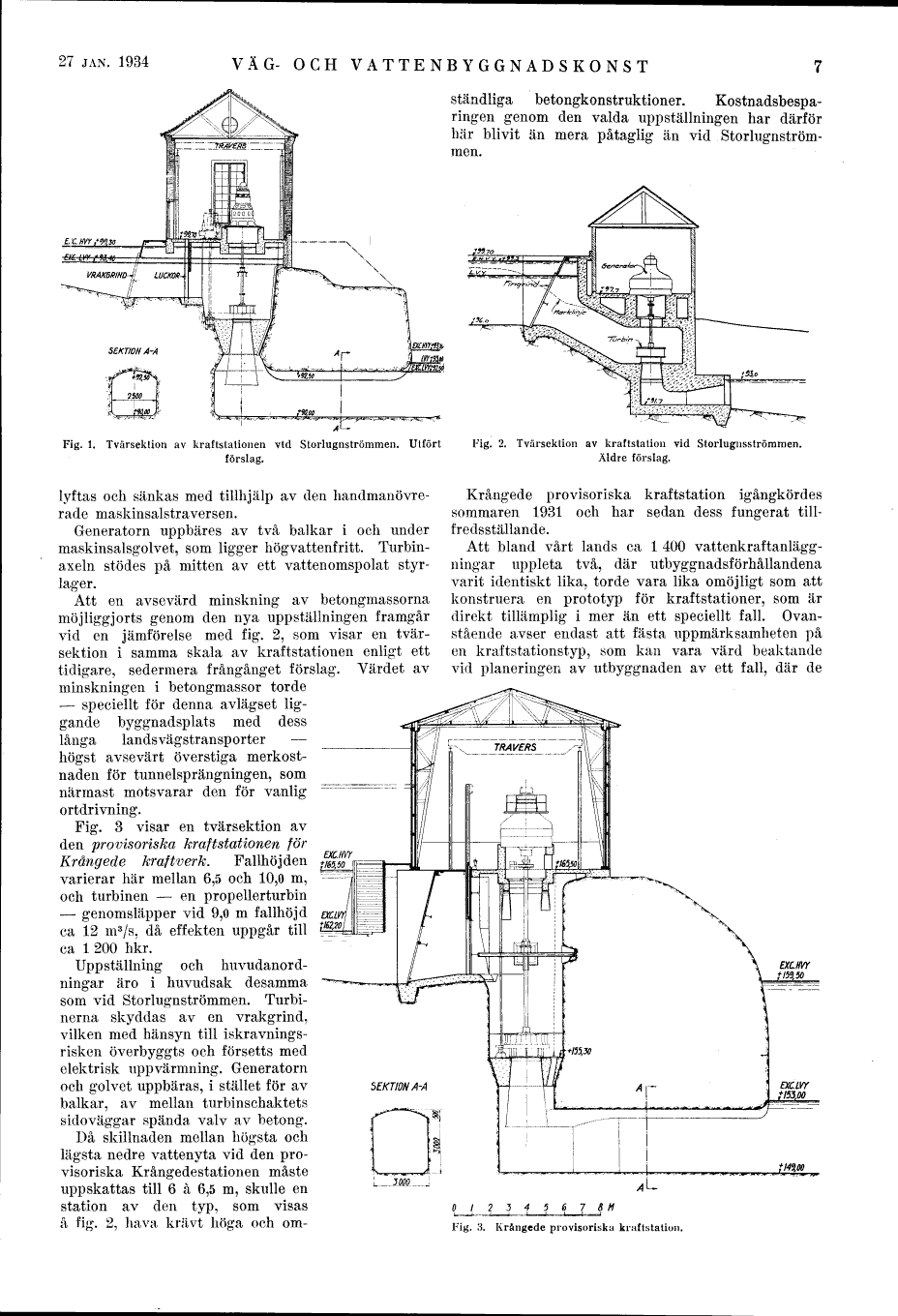

Fig. 1. Tvärsektion av kraftstationen vtd Storlugnströmmen. Utfört Fig. 2. Tvärsektion av kraftstation vid Storlugnsströmmen.
förslag. Äldre förslag.
lyftas och sänkas med tillhjälp av den
handmanövre-rade maskinsalstraversen.
Generatorn uppbäres av två balkar i och under
maskinsalsgolvet, som ligger högvattenfritt.
Turbin-axeln stödes på mitten av ett vattenomspolat
styrlager.
Att en avsevärd minskning av betongmassorna
möjliggjorts genom den nya uppställningen framgår
vid en jämförelse med fig. 2, som visar en
tvärsektion i samma skala av kraftstationen enligt ett
tidigare, sedermera frångånget förslag. Värdet av
minskningen i betongmassor torde
- speciellt för denna avlägset
liggande byggnadsplats med dess
långa landsvägstransporter -
högst avsevärt överstiga
merkostnaden för tunnelsprängningen, som
närmast motsvarar den för vanlig
ortdrivning.
Fig. 3 visar en tvärsektion av
den provisoriska kraftstationen för
Krångede kraftverk. Fallhöjden
varierar här mellan 6,5 och 10,0 m,
och turbinen - en propellerturbin
- genomsläpper vid 9,0 m fallhöjd
ca 12 m3/s, då effekten uppgår till
ca l 200 hkr.
Uppställning och
huvudanordningar äro i huvudsak desamma
som vid Storlugnströmmen.
Turbinerna skyddas av en vrakgrind,
vilken med hänsyn till
iskravnings-risken överbyggts och försetts med
elektrisk uppvärmning. Generatorn
och golvet uppbäras, i stället för av
balkar, av mellan turbinschaktets
sidoväggar spända valv av betong.
Då skillnaden mellan högsta och
lägsta nedre vattenyta vid den
provisoriska Krångedestationen måste
uppskattas till 6 å 6,5 m, skulle en
statlon av den typ, som visas
å fig. 2, hava krävt höga och om-
ständliga betongkonstruktioner.
Kostnadsbesparingen genom den valda uppställningen har därför
här blivit än mera påtaglig än vid
Storlugnström-men.
Krångede provisoriska kraftstation igångkördes
sommaren 1931 och har sedan dess fungerat
tillfredsställande.
Att bland vårt lands ca l 400
vattenkraftanlägg-ningar uppleta två, där utbyggnadsförhållandena
varit identiskt lika, torde vara lika omöjligt som att
konstruera en prototyp för kraftstationer, som är
direkt tillämplig i mer än ett speciellt fall.
Ovanstående avser endast att fästa uppmärksamheten på
en kraftstationstyp, som kan vara värd beaktande
vid planeringen av utbyggnaden av ett fall, där de
____3060___J
0/2345
7 8 M
Fig. 3. Krångede provisoriska kraftstation.
