-28 APRIL 1934
VÄG- OCH VATTENBYGGNADS KONST
39

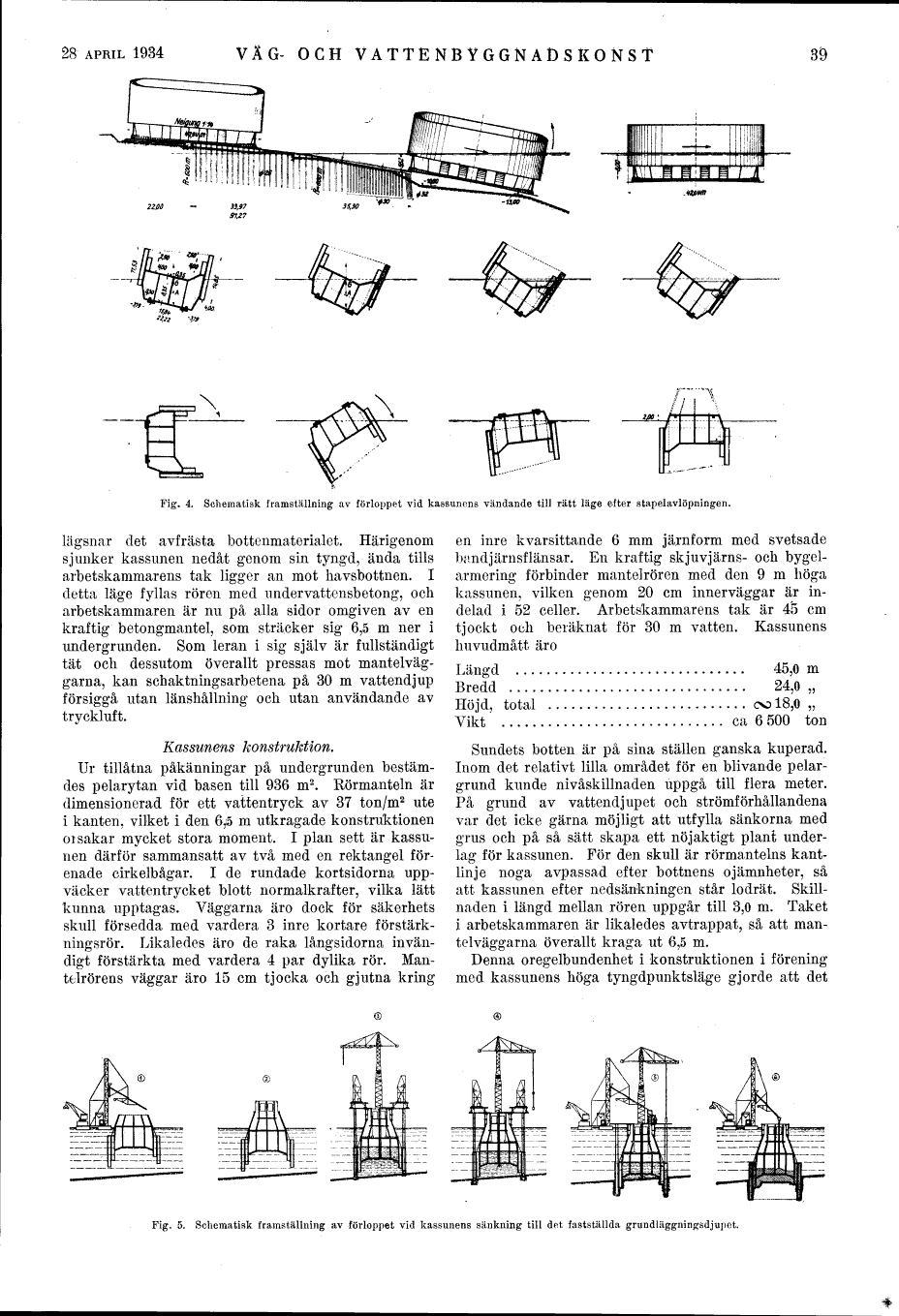

Fig. 4. Schematisk framställning av förloppet vid kassunens vändande till rätt läge efter stapelavlöpningen.
lägsnar det avfrästa bottenmaterialet. Härigenom
sjunker kassunen nedåt genom sin tyngd, ända tills
arbetskammarens tak ligger an mot havsbottnen. I
detta läge fyllas rören med undervattensbetong, och
arbetskammaren är nu på alla sidor omgiven av en
kraftig betongmantel, som sträcker sig 6,5 m ner i
undergrunden. Som leran i sig själv är fullständigt
tät och dessutom överallt pressas mot
mantelväggarna, kan schaktningsarbetena på 30 m vattendjup
försiggå utan länshållning och utan användande av
tryckluft.
Kassunens konstruktion.
Ur tillåtna påkänningar på undergrunden
bestämdes pelarytan vid basen till 936 m2. Rörmantem är
dimensionerad för ett vattentryck av 37 ton/m2 ute
i kanten, vilket i den 6,5 m utkragade konstruktionen
orsakar mycket stora moment. I plan sett är
kassunen därför sammansatt av två med en rektangel
förenade cirkelbågar. I de rundade kortsidorna
uppväcker vattentrycket blott normalkrafter, vilka lätt
kunna upptagas. Väggarna äro dock för säkerhets
skull försedda med vardera 3 inre kortare
förstärk-ningsrör. Likaledes äro de raka långsidorna
invändigt förstärkta med vardera 4 par dylika rör.
Man-telrörens väggar äro 15 cm tjocka och gjutna kring
en inre kvarsittande 6 mm järnform med svetsade
bandjärnsflänsar. En kraftig skjuvjärns- och
bygel-armering förbinder mantelrören med den 9 m höga
kassunen, vilken genom 20 cm innerväggar är
indelad i 52 celler. Arbetskammarens tak är 45 cm
tjockt och beräknat för 30 m vatten. Kassunens
huvudmått äro
Längd .............................. 45,0 m
Bredd ................................ 24,0 "
Höjd, total ..........................oo 18,0 "
Vikt ............................. ca 6 500 ton
Sundets botten är på sina ställen ganska kuperad.
Inom det relativt lilla området för en blivande
pelar-grund kunde nivåskillnaden uppgå till flera meter.
På grund av vattendjupet och strömförhållandena
var det icke gärna möjligt att utfylla sänkorna med
grus och på så sätt skapa ett nöjaktigt plant
underlag för kassunen. För den skull är rörmantelns
kantlinje noga avpassad efter bottnens ojämnheter, så
att kassunen efter nedsänkningen står lodrät.
Skillnaden i längd mellan rören uppgår till 3,0 m. Taket
i arbetskammaren är likaledes avtrappat, så att
mantelväggarna överallt kraga ut 6,5 m.
Denna oregelbundenhet i konstruktionen i förening
med kassunens höga tyngdpunktsläge gjorde att det
Fig. 5. Schematisk framställning av förloppet vid kassunens sänkning till det fastställda grundläggningsdjupet.
