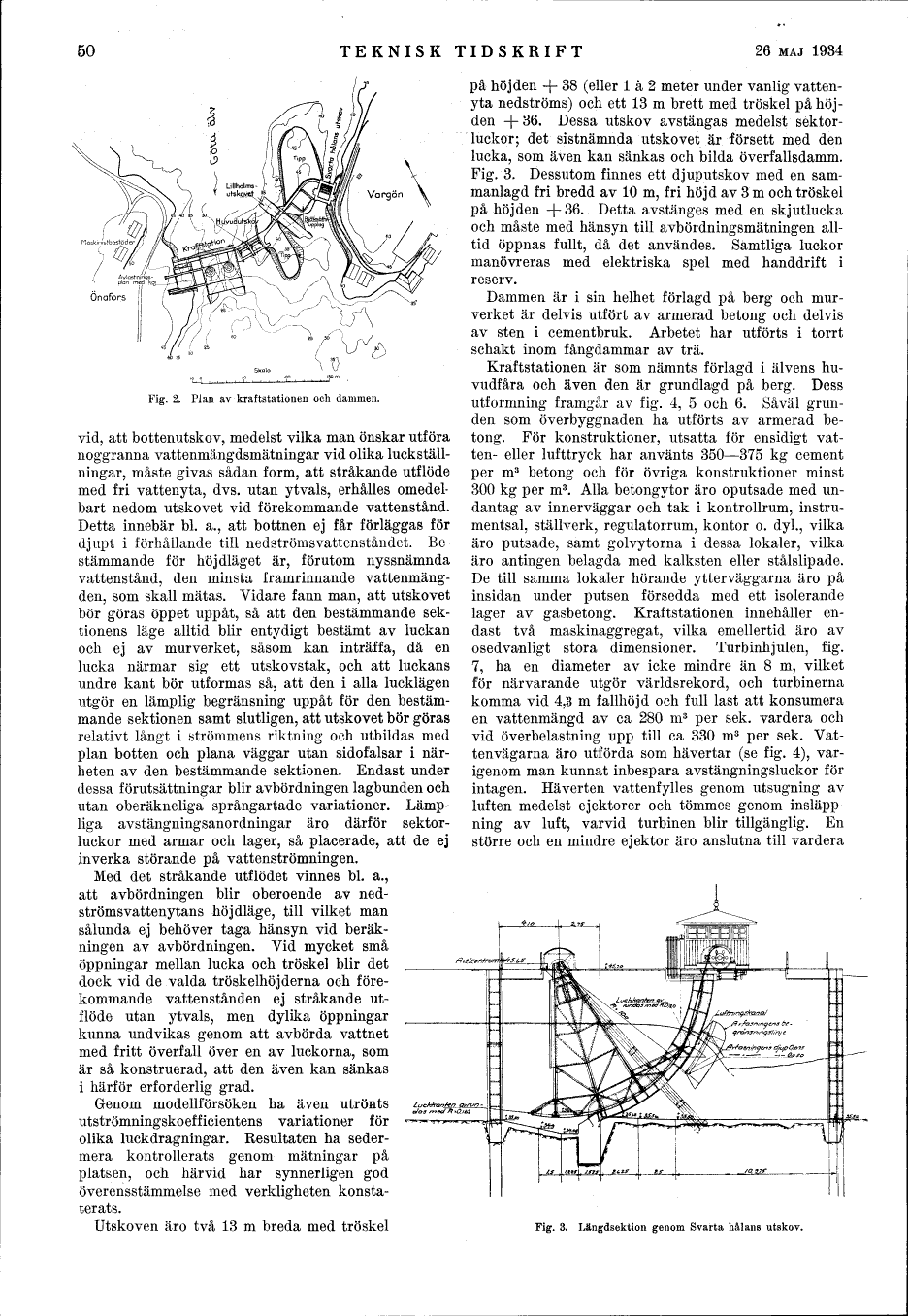

50

TEKNISK TIDSKRIFT

26 MAJ 1934

Fig. 2. Plan av kraftstationen och dammen.

vid, att bottenutskov, medelst vilka man önskar utföra
noggranna vattenmängdsmätningar vid olika
luckställ-ningar, måste givas sådan form, att stråkande utflöde
med fri vattenyta, dvs. utan ytvals, erhålles
omedelbart nedom utskovet vid förekommande vattenstånd.
Detta innebär bl. a., att bottnen ej får förläggas för
djupt i förhållande till nedströmsvattenståndet.
Bestämmande för höjdläget är, förutom nyssnämnda
vattenstånd, den minsta framrinnande
vattenmängden, som skall mätas. Vidare fann man, att utskovet
bör göras öppet uppåt, så att den bestämmande
sektionens läge alltid blir entydigt bestämt av luckan
och ej av murverket, såsom kan inträffa, då en
lucka närmar sig ett utskovstak, och att luckans
undre kant bör utformas så, att den i alla lucklägen
utgör en lämplig begränsning uppåt för den
bestämmande sektionen samt slutligen, att utskovet bör göras
relativt långt i strömmens riktning och utbildas med
plan botten och plana väggar utan sidofalsar i
närheten av den bestämmande sektionen. Endast under
dessa förutsättningar blir avbördningen lagbunden och
utan oberäkneliga språngartade variationer.
Lämpliga avstängningsanordningar äro därför
sektorluckor med armar och lager, så placerade, att de ej
inverka störande på vattenströmningen.

Med det stråkande utflödet vinnes bl. a.,
att avbördningen blir oberoende av
nedströms vattenytans höjdläge, till vilket man
sålunda ej behöver taga hänsyn vid
beräkningen av avbördningen. Vid mycket små
öppningar mellan lucka och tröskel blir det
dock vid de valda tröskelhöjderna och
förekommande vattenstånden ej stråkande
utflöde utan ytvals, men dylika öppningar
kunna undvikas genom att avbörda vattnet
med fritt överfall över en av luckorna, som
är så konstruerad, att den även kan sänkas
i härför erforderlig grad.

Genom modellförsöken ha även utrönts L
utströmningskoefficientens variationer för
olika luckdragningar. Resultaten ha
sedermera kontrollerats genom mätningar på
platsen, och härvid har synnerligen god
överensstämmelse med verkligheten
konstaterats.

Utskoven äro två 13 m breda med tröskel

på höjden + 38 (eller l å 2 meter under vanlig
vattenyta nedströms) och ett 13 m brett med tröskel på
höjden -f 36. Dessa utskov avstängas medelst
sektorluckor; det sistnämnda utskovet är försett med den
lucka, som även kan sänkas och bilda överfallsdamm.
Fig. 3. Dessutom finnes ett djuputskov med en
sammanlagd fri bredd av 10 m, fri höjd av 3 m och tröskel
på höjden +36. Detta avstänges med en skjutlucka
och måste med hänsyn till avbördningsmätningen
alltid öppnas fullt, då det användes. Samtliga luckor
manövreras med elektriska spel med handdrift i
reserv.

Dammen är i sin helhet förlagd på berg och
murverket är delvis utfört av armerad betong och delvis
av sten i cementbruk. Arbetet har utförts i torrt
schakt inom fångdammar av trä.

Kraftstationen är som nämnts förlagd i älvens
huvudfåra och även den är grundlagd på berg. Dess
utformning framgår av fig. 4, 5 och 6. Såväl
grunden som överbyggnaden ha utförts av armerad
betong. För konstruktioner, utsatta för ensidigt
vatten- eller lufttryck har använts 350-375 kg cement
per m3 betong och för övriga konstruktioner minst
300 kg per m3. Alla betongytor äro oputsade med
undantag av innerväggar och tak i kontrollrum,
instrumentsal, ställverk, regulatorrum, kontor o. dyl., vilka
äro putsade, samt golvytorna i dessa lokaler, vilka
äro antingen belagda med kalksten eller stålslipade.
De till samma lokaler hörande ytterväggarna äro på
insidan under putsen försedda med ett isolerande
lager av gasbetong. Kraftstationen innehåller
endast två maskinaggregat, vilka emellertid äro av
osedvanligt stora dimensioner. Turbinhjulen, fig.
7, ha en diameter av icke mindre än 8 m, vilket
för närvarande utgör världsrekord, och turbinerna
komma vid 4,3 m fallhöjd och full last att konsumera
en vattenmängd av ca 280 m3 per sek. vardera och
vid överbelastning upp till ca 330 m3 per sek.
Vattenvägarna äro utförda som hävertar (se fig. 4),
varigenom man kunnat inbespara avstängningsluckor för
intagen. Häverten vattenfylles genom utsugning av
luften medelst ejektorer och tömmes genom
insläpp-ning av luft, varvid turbinen blir tillgänglig. En
större och en mindre ejektor äro anslutna till vardera

Fig. 3. Längdsektion genom Svarta hålans utskov.
