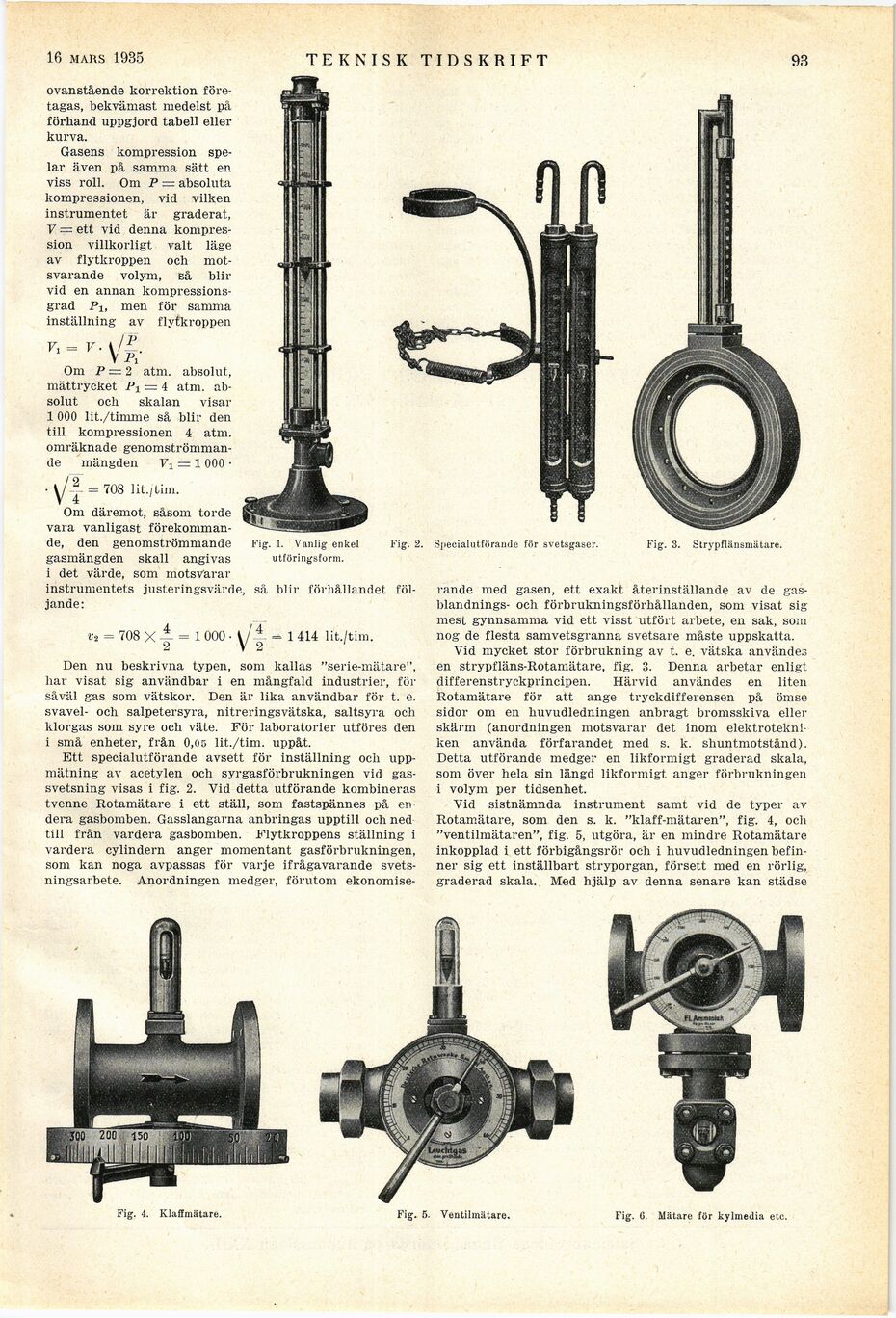

ovanstående korrektion
företagas, bekvämast medelst på
förhand uppgjord tabell eller
kurva.

Gasens kompression
spelar även på samma sätt en
viss roll. Om P = absoluta
kompressionen, vid vilken
instrumentet är graderat,
V = ett vid denna
kompression villkorligt valt läge
av flytkroppen och
motsvarande volym, så blir
vid en annan
kompressionsgrad P1, men för samma
inställning av flytkroppen

V1 = V * VP/P1

Om P = 2 atm. absolut,
mättrycket P1 = 4 atm.
absolut och skalan visar
1 000 lit./timme så blir den
till kompressionen 4 atm.
omräknade
genomströmmande mängden V1 = 1 000 • V2/4 = 708 lit./tim.

Om däremot, såsom torde
vara vanligast
förekommande, den genomströmmande
gasmängden skall angivas
i det värde, som motsvarar
instrumentets justeringsvärde,
så blir förhållandet följande:

illustration placeholder
Fig. 1. Vanlig enkel

utföringsform.


illustration placeholder
Fig. 2. Specialutförande för svetsgaser.


v2 = 708 X 4/2 = 1 000 • V4/2 = 1 414 lit./tim.

Den nu beskrivna typen, som kallas "serie-mätare",
har visat sig användbar i en mångfald industrier, för
såväl gas som vätskor. Den är lika användbar för t. e.
svavel- och salpetersyra, nitreringsvätska, saltsyra och
klorgas som syre och väte. För laboratorier utföres den
i små enheter, från 0,05 lit./tim. uppåt.

Ett specialutförande avsett för inställning och
uppmätning av acetylen och syrgasförbrukningen vid
gassvetsning visas i fig. 2. Vid detta utförande kombineras
tvenne Rotamätare i ett ställ, som fastspännes på endera
gasbomben. Gasslangarna anbringas upptill och
nedtill från vardera gasbomben. Flytkroppens ställning i
vardera cylindern anger momentant gasförbrukningen,
som kan noga avpassas för varje ifrågavarande
svetsningsarbete. Anordningen medger, förutom
ekonomiserande med gasen, ett exakt återinställande av de
gasblandnings- och förbrukningsförhållanden, som visat sig
mest gynnsamma vid ett visst utfört arbete, en sak, som
nog de flesta samvetsgranna svetsare måste uppskatta.

illustration placeholder
Fig. 3. Strypflänsmätare.


Vid mycket stor förbrukning av t. e. vätska användes
en strypfläns-Rotamätare, fig. 3. Denna arbetar enligt
differenstryckprincipen. Härvid användes en liten
Rotamätare för att ange tryckdifferensen på ömse
sidor om en huvudledningen anbragt bromsskiva eller
skärm (anordningen motsvarar det inom
elektrotekniken använda förfarandet med s. k. shuntmotstånd).
Detta utförande medger en likformigt graderad skala,
som över hela sin längd likformigt anger förbrukningen
i volym per tidsenhet.

Vid sistnämnda instrument samt vid de typer av
Rotamätare, som den s. k. "klaff-mätaren", fig. 4, och
"ventilmätaren", fig. 5, utgöra, är en mindre Rotamätare
inkopplad i ett förbigångsrör och i huvudledningen
befinner sig ett inställbart stryporgan, försett med en rörlig,
graderad skala. Med hjälp av denna senare kan städse

illustration placeholder
Fig. 4. Klaffmätare.


illustration placeholder
Fig. 5. Ventilmätare.


illustration placeholder
Fig. 6. Mätare för kylmedia etc.
