illustration placeholder

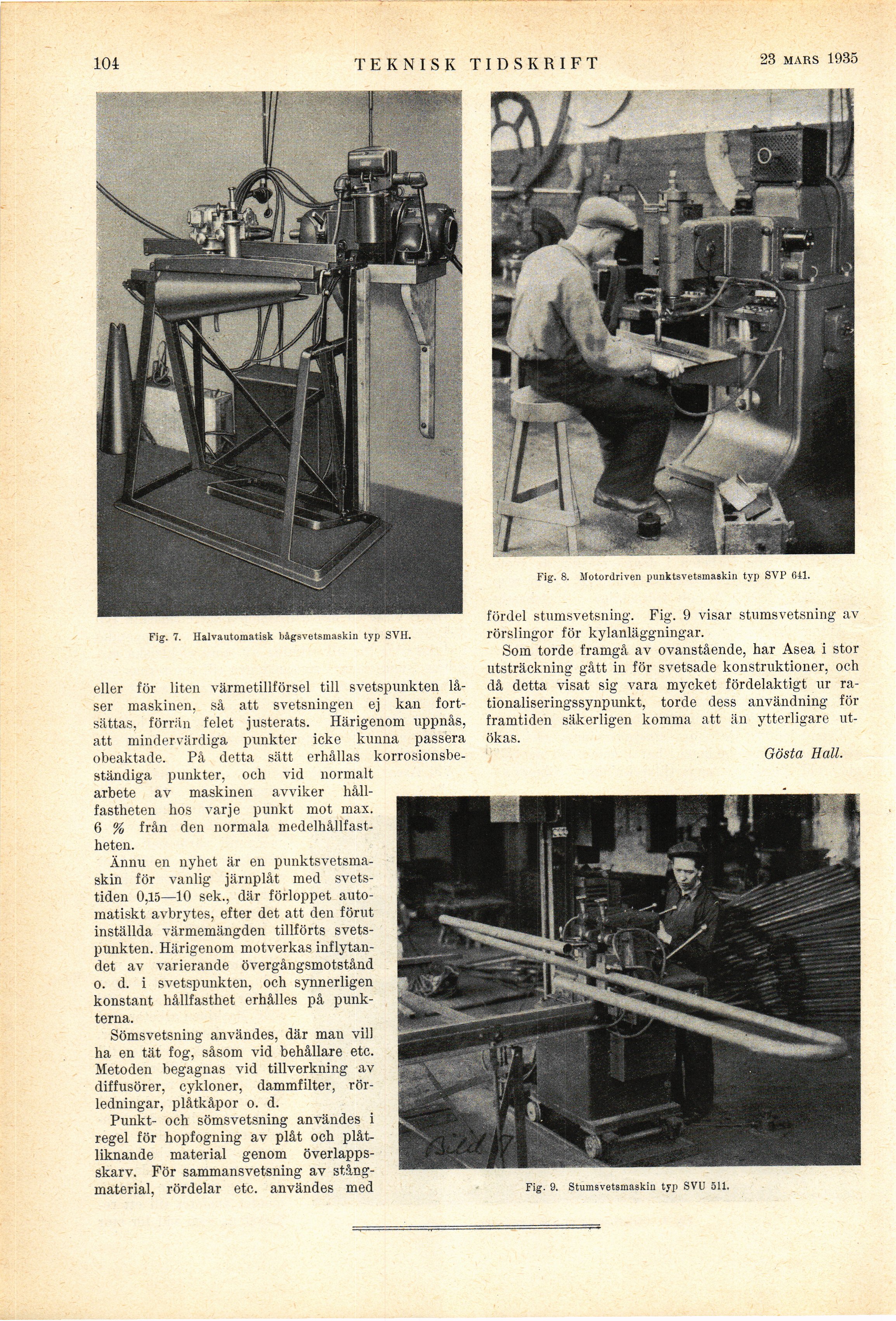

Fig. 7. Halvautomatisk bågsvetsmaskin typ SVH.


eller för liten värmetillförsel till svetspunkten
låser maskinen, så att svetsningen ej kan
fortsättas, förrän felet justerats. Härigenom uppnås,
att mindervärdiga punkter icke kunna passera
obeaktade. På detta sätt erhållas
korrosionsbeständiga punkter, och vid normalt
arbete av maskinen avviker
hållfastheten hos varje punkt mot max.
6 % från den normala
medelhållfastheten.

Ännu en nyhet är en
punktsvetsmaskin för vanlig järnplåt med
svetstiden 0,15—10 sek., där förloppet
automatiskt avbrytes, efter det att den förut
inställda värmemängden tillförts
svetspunkten. Härigenom motverkas
inflytandet av varierande övergångsmotstånd
o. d. i svetspunkten, och synnerligen
konstant hållfasthet erhålles på
punkterna.

Sömsvetsning användes, där man vill
ha en tät fog, såsom vid behållare etc.
Metoden begagnas vid tillverkning av
diffusörer, cykloner, dammfilter,
rörledningar, plåtkåpor o. d.

Punkt- och sömsvetsning användes i
regel för hopfogning av plåt och
plåtliknande material genom
överlappsskarv. För sammansvetsning av
stångmaterial, rördelar etc. användes med
fördel stumsvetsning. Fig. 9 visar stumsvetsning av
rörslingor för kylanläggningar.

illustration placeholder
Fig. 8. Motordriven punktsvetsmaskin typ SVP 641.


Som torde framgå av ovanstående, har Asea i stor
utsträckning gått in för svetsade konstruktioner, och
då detta visat sig vara mycket fördelaktigt ur
rationaliseringssynpunkt, torde dess användning för
framtiden säkerligen komma att än ytterligare
utökas.

Gösta Hall.

illustration placeholder
Fig. 9. Stumsvetsinaskin typ SVU 511.
