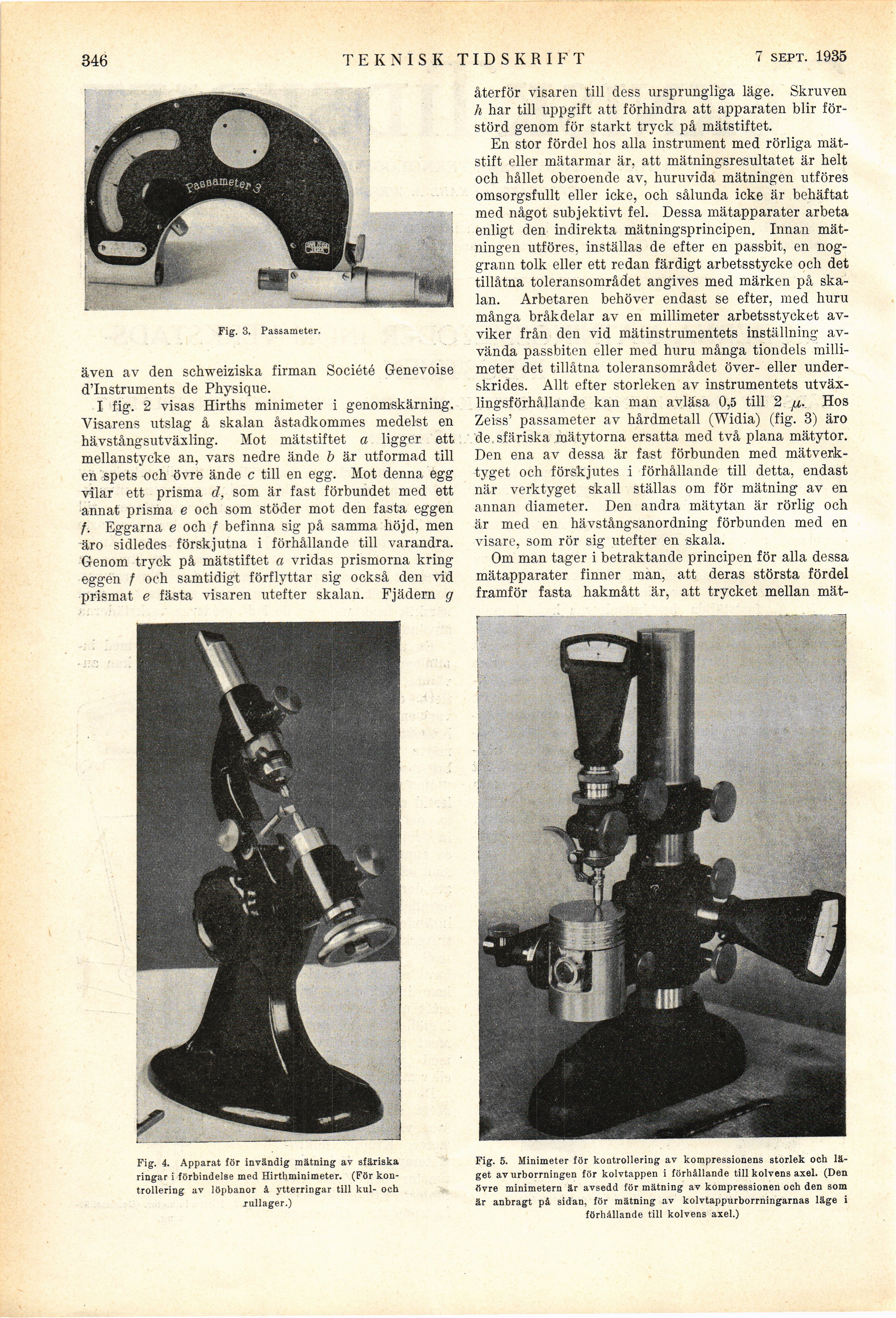

346
TEKNISK TIDSKRIFT
"27 april 1935
återför visaren till dess ursprungliga läge. Skruven
h har till uppgift att förhindra att apparaten blir
förstörd genom för starkt tryck på mätstiftet.
En stor fördel hos alla instrument med rörliga
mät-stift eller mätarmar är. att mätningsresultatet är helt
och hållet oberoende av, huruvida mätningen utföres
omsorgsfullt eller icke, och sålunda icke är behäftat
med något subjektivt fel. Dessa mätapparater arbeta
enligt den indirekta mätningsprincipen. Innan
mätningen utföres, inställas de efter en passbit, en
noggrann tolk eller ett redan färdigt arbetsstycke och det
tillåtna toleransområdet angives med märken på
skalan. Arbetaren behöver endast se efter, med huru
många bråkdelar av en millimeter arbetsstycket
avviker från den vid mätinstrumentets inställning
avvända passbiten eller med huru många tiondels
millimeter det tillåtna toleransområdet över- eller
under-skrides. Allt efter storleken av instrumentets
utväx-lingsförhållande kan man avläsa 0,5 till 2 a. Hos
Zeiss’ passameter av hårdmetall (Widia) (fig. 3) äro
de sfäriska mätytorna ersatta med två plana mätytor.
Den ena av dessa är fast förbunden med
mätverk-tyget och förskjutes i förhållande till detta, endast
när verktyget skall ställas om för mätning av en
annan diameter. Den andra mätytan är rörlig och
är med en hävstångsanordning förbunden med en
visare, som rör sig utefter en skala.
Om man tager i betraktande principen för alla dessa
mätapparater finner man, att deras största fördel
framför fasta hakmått är, att trycket mellan mät-
Fig. 4. Apparat för invändig mätning av sfäriska
ringar i förbindelse med Hirthminimeter. (För
kontrollering av löpbanor å ytterringar till kul- och
jullager.)
Fig. 3. Passameter.
Fig. 5. Minimeter för kontrollering av kompressionens storlek och
läget av urborrningen för kolvtappen i förhållande till kolvens axel. (Den
övre minimetern är avsedd för mätning av kompressionen och den som
är anbragt på sidan, för mätning av kolvtappurborrningarnas läge i
förhållande till kolvens axel.)
även av den schweiziska firman Société Genevoise
d’Instruments de Physique.
I fig. 2 visas Hirths minimeter i genomskärning.
Visarens utslag å skalan åstadkommes medelst en
hävstångsutväxling. Mot mätstiftet a ligger ett
mellanstycke an, vars nedre ände b är utformad till
en spets och övre ände c till en egg. Mot denna egg
vilar ett prisma d, som är fast förbundet med ett
annat prisma e och som stöder mot den fasta eggen
†. Eggarna e och † befinna sig på samma höjd, men
äro sidledes förskjutna i förhållande till varandra.
Genom tryck på mätstiftet a vridas prismorna kring
eggen f och samtidigt förflyttar sig också den vid
prismat e fästa visaren utefter skalan. Fjädern g
