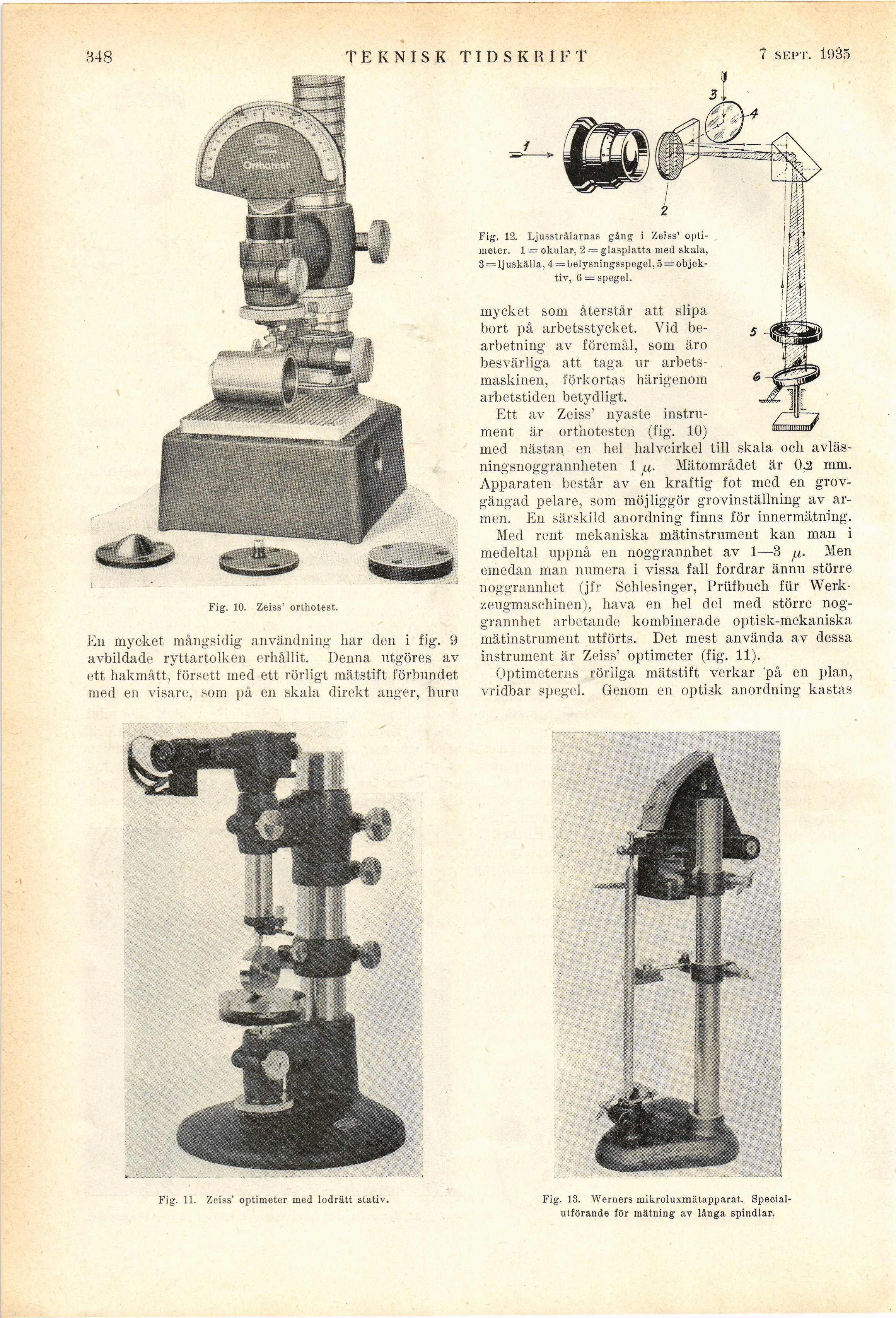

348 TEKNISK TIDSKRIFT "27 april 1935
Fig. 10. Zeiss’ orthotest.
En mycket mångsidig användning har den i fig. 9
avbildade ryttartolken erhållit. Denna utgöres av
ett hakmått, försett med ett rörligt mätstift förbundet
med en visare, som på en skala direkt anger, huru
Fig. 12. Ljusstrålarnas gång i Zeiss*
opti-meter. 1 = okular, 2 glasplatta med skala,
3-— ljuskälla, 4 — belysningsspegel, 5 =
objektiv, 6 = spegel.
mycket som återstår att slipa
bort på arbetsstycket. Vid
bearbetning av föremål, som äro
besvärliga att taga ur
arbetsmaskinen, förkortas härigenom
arbetstiden betydligt.
Ett av Zeiss’ nyaste
instrument är orthotesten (fig. 10)
med nästan en hel halvcirkel till skala och
avläs-ningsnoggrannheten 1 u- Mätområdet är 0,2 mm.
Apparaten består av en kraftig fot med en
grov-gängad pelare, som möjliggör grovinställning av
armen. En särskild anordning finns för innermätning.
Med rent mekaniska mätinstrument kan man i
medeltal uppnå en noggrannhet av 1—3 ju- Men
emedan man numera i vissa fall fordrar ännu större
noggrannhet (jfr Schlesinger, Prüfbuch für
Werk-zeugmaschinen), hava en hel del med större
noggrannhet arbetande kombinerade optisk-mekaniska
mätinstrument utförts. Det mest använda av dessa
instrument är Zeiss’ optimeter (fig. 11).
Optimeterns rörliga mätstift verkar på en plan,
vridbar spegel. Genom en optisk anordning kastas
Fig. 11. Zeiss’ optimeter med lodrätt stativ.
Fig. 13. Werners mikroluxmätapparat.
Specialutförande för mätning av långa spindlar.
