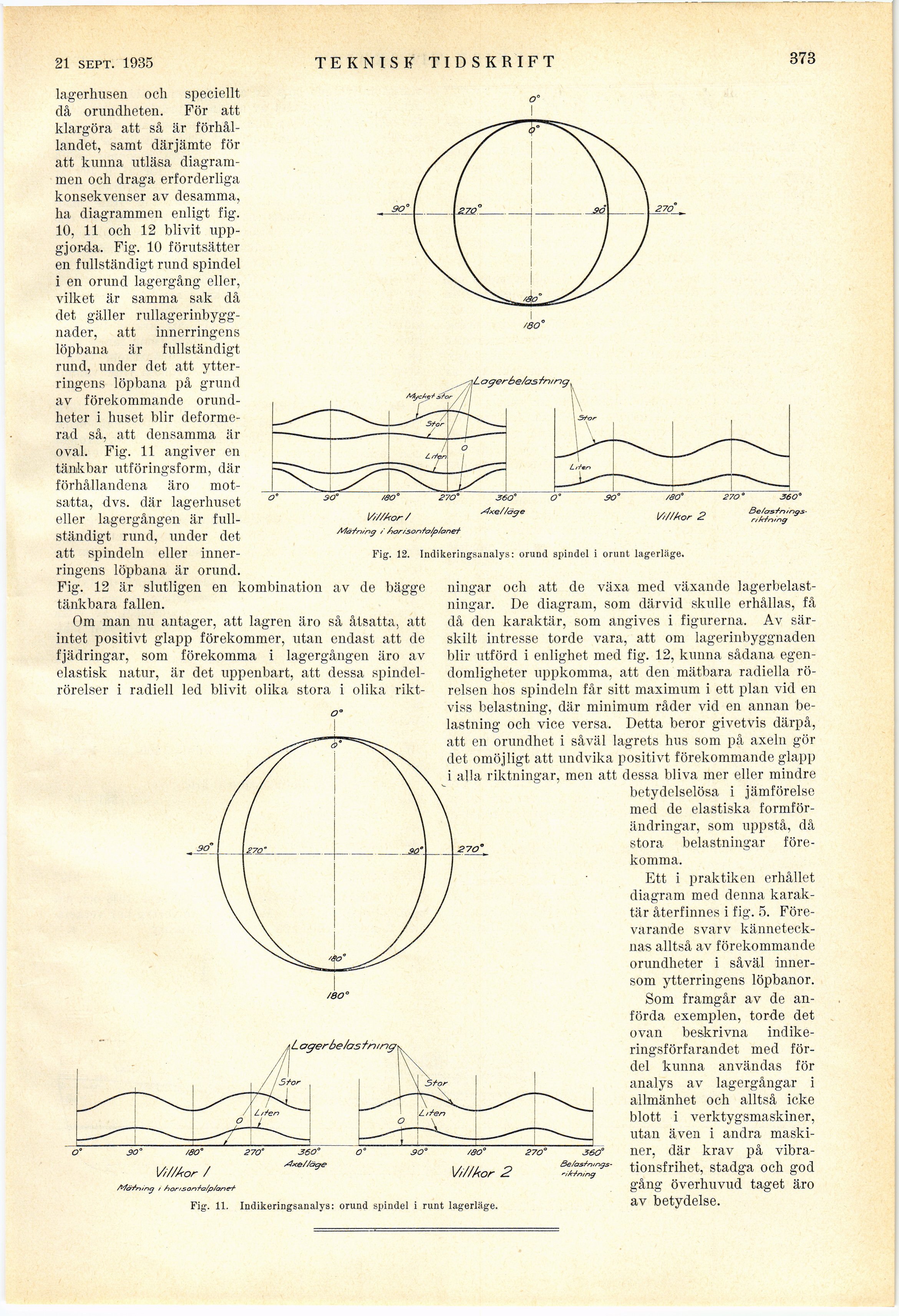

21 sept. 1935 TEKNISK TIDSKRIFT 373
lagerhusen och specie]lt
då orundheten. För att
klargöra att så är
förhållandet, samt därjämte för
att kunna utläsa
diagrammen och draga erforderliga
konsekvenser av desamma,
ha diagrammen enligt fig.
10, 11 och 12 blivit
uppgjorda. Fig. 10 förutsätter
en fullständigt rund spindel
i en orund lagergång eller,
vilket är samma sak då
det gäller
rullagerinbygg-nader, att innerringens
löpbana är fullständigt
rund, under det att
ytterringens löpbana på grund
av förekommande
orund-heter i huset blir
deformerad så, att densamma är
oval. Fig. 11 angiver en
tänkbar utföringsform, där
förhållandena äro
motsatta, dvs. där lagerhuset
eller lagergången är
fullständigt rund, under det
att spindeln eller
innerringens löpbana är orund.
Fig. 12 är slutligen en kombination av de bägge
tänkbara fallen.
Om man nu antager, att lagren äro så åtsatta, att
intet positivt glapp förekommer, utan endast att de
fjädringar, som förekomma i lagergången äro av
elastisk natur, är det uppenbart, att dessa
spindelrörelser i radiell led blivit olika stora i olika rikt-
W/Aor/
Mä-frt/ng /’ Aor/\sor>fa/p/ane†
s4xe//àje
W/hor 2
[-Be/crsfn/ngs-r/Mning-]
{+Be/crsfn/ngs-
r/Mning+}
<4xe//ac/e
Vt//Aor /
Mätning i fior/sonta/p/anr?
Fig. 11. Indikeringsanalys: orund spindel i runt lagerläge.
Fig. 12. Indikeringsanalys: orund spindel i orunt lagerläge.
ningar och att de växa med växande
lagerbelastningar. De diagram, som därvid skulle erhållas, få
då den karaktär, som angives i figurerna. Av
särskilt intresse torde vara, att om lagerinbyggnaden
blir utförd i enlighet med fig. 12, kunna sådana
egendomligheter uppkomma, att den mätbara radiella
rörelsen hos spindeln får sitt maximum i ett plan vid en
viss belastning, där minimum råder vid en annan
belastning och vice versa. Detta beror givetvis därpå,
att en orundhet i såväl lagrets hus som på axeln gör
det omöjligt att undvika positivt förekommande glapp
i alla riktningar, men att dessa bliva mer eller mindre
betydelselösa i jämförelse
med de elastiska
formförändring-ar, som uppstå, då
stora belastningar
förekomma.
Ett i praktiken erhållet
diagram med denna
karaktär återfinnes i fig. 5.
Förevarande svarv
kännetecknas alltså av förekommande
orundheter i såväl
inner-som ytterringens löpbanor.
Som framgår av de
anförda exemplen, torde det
ovan beskrivna
indikeringsförfarandet med
fördel kunna användas för
analys av lagergångar i
allmänhet och alltså icke
blott i verktygsmaskiner,
utan även i andra
maskiner, där krav på
vibrationsfrihet, stadga och god
gång överhuvud taget äro
av betydelse.
1/,1/Aor 2
ße/asJ-0’ngs
-’-/AJn/ncf
