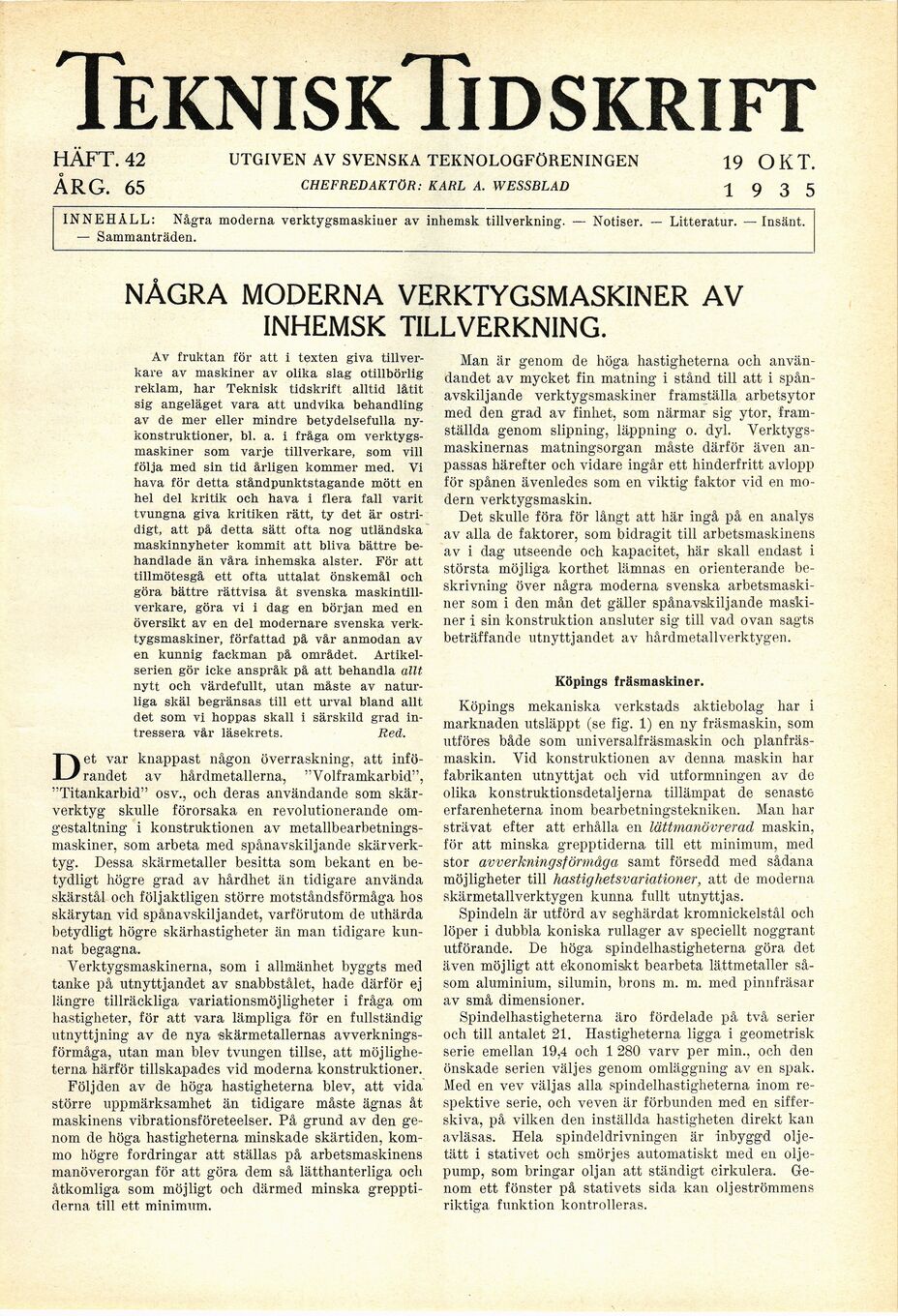

Full resolution (JPEG) - On this page / på denna sida - Häfte 42. 19 okt. 1935 - Några moderna verktygsmaskiner av inhemsk tillverkning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
TekniskTidskrift
HÄFT. 42 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 19 OKT.
ÅRG. 65 CHEFREDAKTÖR: KARL A. WESSBLAD 19 3 5
INNEHÅLL: Några moderna verktygsmaskiner av inhemsk tillverkning. — Notiser. — Litteratur. — Insänt.
— Sammanträden.
NÅGRA MODERNA VERKTYGSMASKINER AV
INHEMSK TILLVERKNING.
Av fruktan för att i texten giva
tillverkare av maskiner av olika slag otillbörlig
reklam, har Teknisk tidskrift alltid låtit
sig angeläget vara att undvika behandling
av de mer eller mindre betydelsefulla
nykonstruktioner, bl. a. i fråga om
verktygsmaskiner som varje tillverkare, som vill
följa med sin tid årligen kommer med. Vi
hava för detta ståndpunktstagande mött en
hel del kritik och hava i flera fall varit
tvungna giva kritiken rätt, ty det är
ostridigt, att på detta sätt ofta nog utländska
maskinnyheter kommit att bliva bättre
behandlade än våra inhemska alster. För att
tillmötesgå ett ofta uttalat önskemål och
göra bättre rättvisa åt svenska
maskintillverkare, göra vi i dag en början med en
översikt av en del modernare svenska
verktygsmaskiner, författad på vår anmodan av
en kunnig fackman på området.
Artikelserien gör icke anspråk på att behandla allt
nytt och värdefullt, utan måste av
naturliga skäl begränsas till ett urval bland allt
det som vi hoppas skall i särskild grad
intressera vår läsekrets. Red.
Det var knappast någon överraskning, att
införandet av hårdmetallerna, "Volframkarbid",
"Titankarbid" osv., och deras användande som
skärverktyg skulle förorsaka en revolutionerande
omgestaltning i konstruktionen av
metallbearbetnings-maskiner, som arbeta med spånavskiljande
skärverktyg. Dessa skärmetaller besitta som bekant en
betydligt högre grad av hårdhet än tidigare använda
skärstål och följaktligen större motståndsförmåga lios
skärytan vid spånavskiljandet, varförutom de uthärda
betydligt högre skärhastigheter än man tidigare
kunnat begagna.
Verktygsmaskinerna, som i allmänhet byggts med
tanke på utnyttjandet av snabbstålet, hade därför ej
längre tillräckliga variationsmöjligheter i fråga om
hastigheter, för att vara lämpliga för en fullständig
utnyttjning av de nya skärmetallernas
avverkningsförmåga, utan man blev tvungen tillse, att
möjligheterna härför tillskapades vid moderna konstruktioner.
Följden av de höga hastigheterna blev, att vida
större uppmärksamhet än tidigare måste ägnas åt
maskinens vibrationsföreteelser. På grund av den
genom de höga hastigheterna minskade skärtiden,
kommo liögre fordringar att ställas på arbetsmaskinens
manöverorgan för att göra dem så lätthanterliga och
åtkomliga som möjligt och därmed minska
grepptiderna till ett minimum.
Man är genom de höga hastigheterna och
användandet av mycket fin matning i stånd till att i
spånavskiljande verktygsmaskiner framställa arbetsytor
med den grad av finhet, som närmar sig ytor,
framställda genom slipning, lappning o. dyl.
Verktygsmaskinernas matningsorgan måste därför även
anpassas härefter och vidare ingår ett hinderfritt avlopp
för spånen ävenledes som en viktig faktor vid en
modern verktygsmaskin.
Det skulle föra för långt att här ingå j)å en analys
av alla de faktorer, som bidragit till arbetsmaskinens
av i dag utseende och kapacitet, här skall endast i
största möjliga korthet lämnas en orienterande
beskrivning över några moderna svenska
arbetsmaskiner som i den mån det gäller spånavskiljande
maskiner i sin konstruktion ansluter sig till vad ovan sagts
beträffande utnyttjandet av hårdmetallverktygen.
Köpings fräsmaskiner.
Köpings mekaniska verkstads aktiebolag har i
marknaden utsläppt (se fig. 1) en ny fräsmaskin, som
utföres både som universalfräsmaskin och
planfräs-maskin. Vid konstruktionen av denna maskin har
fabrikanten utnyttjat och vid utformningen av de
olika konstruktionsdetalj erna tillämpat de senaste
erfarenheterna inom bearbetningstekniken. Man har
strävat efter att erhålla en lättmanövrerad maskin,
för att minska grepptiderna till ett minimum, med
stor avverkningsförmåga samt försedd med sådana
möjligheter till hastighetsvariationer, att de moderna
skärmetallverktygen kunna fullt utnyttjas.
Spindeln är utförd av seghärdat kromnickelstål och
löper i dubbla koniska rullager av speciellt noggrant
utförande. De höga spindelhastigheterna göra det
även möjligt att ekonomiskt bearbeta lättmetaller
såsom aluminium, silumin, brons m. m. med pinnfräsar
av små dimensioner.
Spindelhastigheterna äro fördelade på två serier
och till antalet 21. Hastigheterna ligga i geometrisk
serie emellan 19,4 och 1 280 varv per min., och den
önskade serien väljes genom omläggning av en spak.
Med en vev väljas alla spindelhastigheterna inom
respektive serie, och veven är förbunden med en
siffer-skiva, på vilken den inställda hastigheten direkt kan
avläsas. Hela spindeldrivningen är inbyggd
oljetätt i stativet och smörjes automatiskt med en
oljepump, som bringar oljan att ständigt cirkulera.
Genom ett fönster på stativets sida kan oljeströmmens
riktiga funktion kontrolleras.
